Описание прибора
2
17
MFC 300
www.krohne.com
09/2012 - 4002286201 - MA MFC 300 R03 ru
2.2.2 Корпус для настенного монтажа
1 Поверните стопорный винт вправо и откройте крышку.

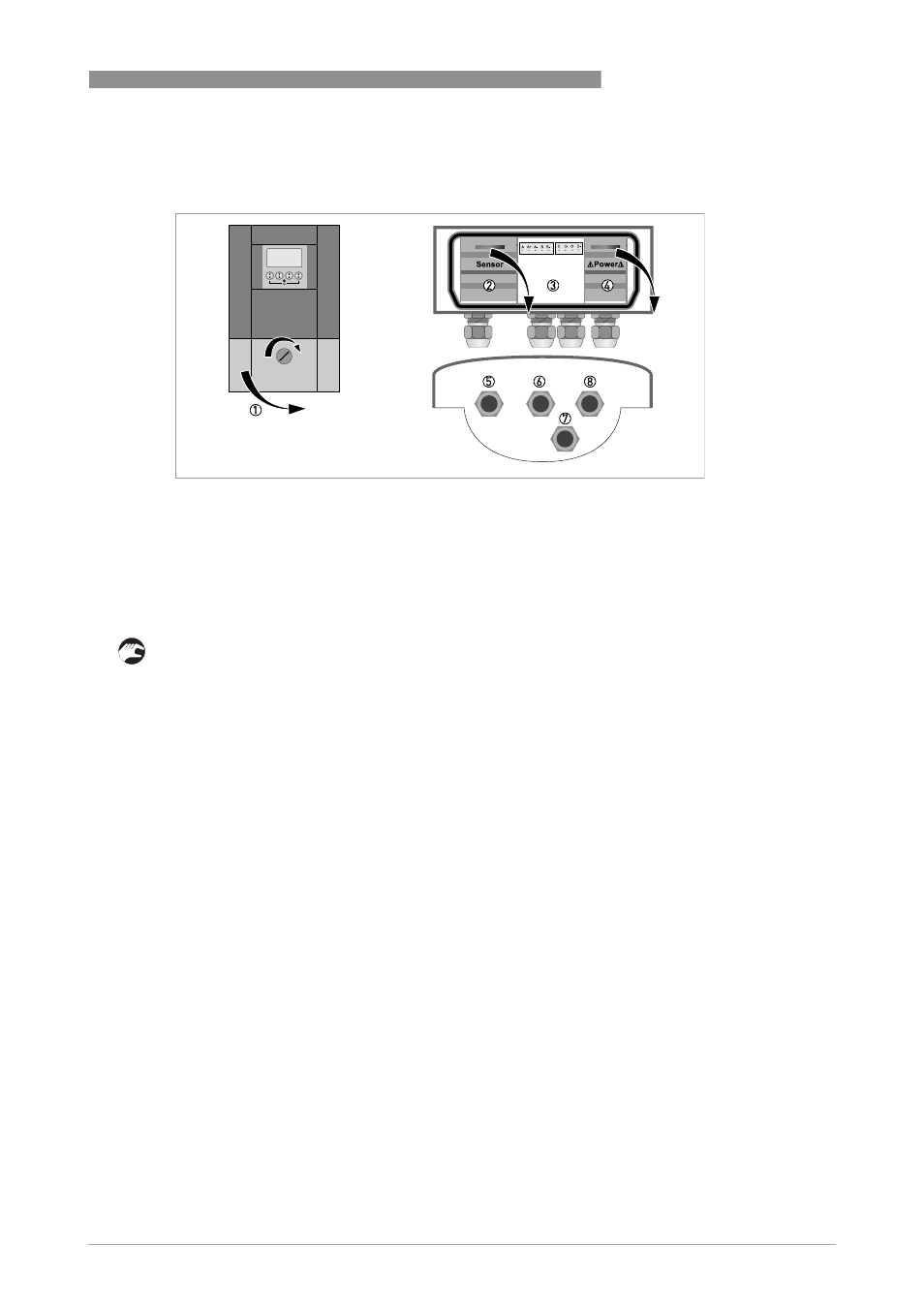

Pиcyнoк 2-4: Устройство корпуса в исполнении для настенного монтажа
1 Крышка для клеммного отсека
2 Клеммный отсек для приема сигнала от первичного преобразователя
3 Клеммный отсек для входных и выходных сигналов
4 Клеммный отсек с защитной крышкой для подключения источника электропитания (защита от поражения электрическим током)
5 Кабельный ввод для кабеля от первичного преобразователя
6 Кабельный ввод для входных и выходных сигналов
7 Кабельный ввод для входных и выходных сигналов
8 Кабельный ввод для источника электропитания
