Электрический монтаж
4
63
MFC 300
www.krohne.com 09/2012 - 4002286201 - MA MFC 300 R03 ru
4.10.5 Входные / выходные сигналы искробезопасного исполнения Ex i
Активный токовый выход (только на токовом выходе с клеммами C/C- имеется протокол
HART
®
), входные / выходные сигналы искробезопасного исполнения Ex i
• Соблюдайте полярность подключений.
• U
встр., ном.
= 20 В пост. тока
• I ≤ 22 мА
• R
L
≤ 450 Ом
• Символом X обозначаются клеммы A или С, в зависимости от версии исполнения конвертора
сигналов.
Пассивный токовый выход (только на токовом выходе с клеммами C/C- имеется протокол
HART
®
), входные / выходные сигналы искробезопасного исполнения Ex i
• Независимость от полярности подключения.
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 4 В
• R
L, мин.
= (U
внеш.
- U
0
) / I
макс.
• Символом X обозначаются клеммы A или C, в зависимости от версии исполнения конвертора
сигналов.
Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.
Информация!
Подробная информация по электрическому подключению смотрите Описание входных и выходных
сигналов на странице 43.

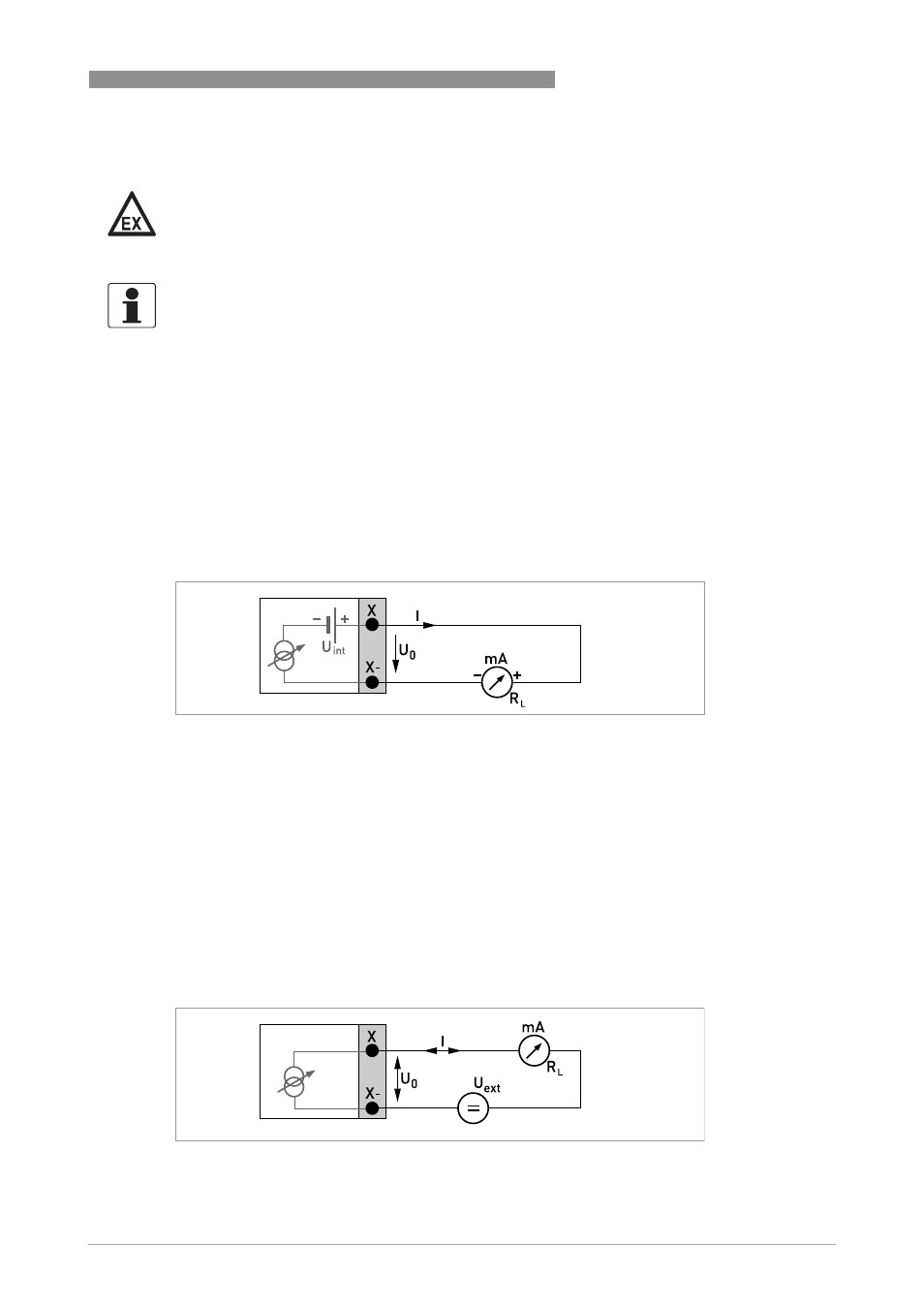

Pиcyнoк 4-28: Активный токовый выход I
a
Exi
Pиcyнoк 4-29: Пассивный токовый выход I
p
Exi
