4.4.4 Клеммная коробка первичного преобразователя
1 Открутите стопорный винт и снимите крышку корпуса.
2 Протяните подготовленный сигнальный кабель через кабельный ввод.
3 Закрепите кабель обмотки возбуждения с помощью клеммы с пружинным зажимом. Экран также
НЕОБХОДИМО подключать к клемме с пружинным зажимом.
4 Подключите проводники, как показано на рисунке.
5 Закройте крышку корпуса и зафиксируйте ее стопорным винтом.
Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.

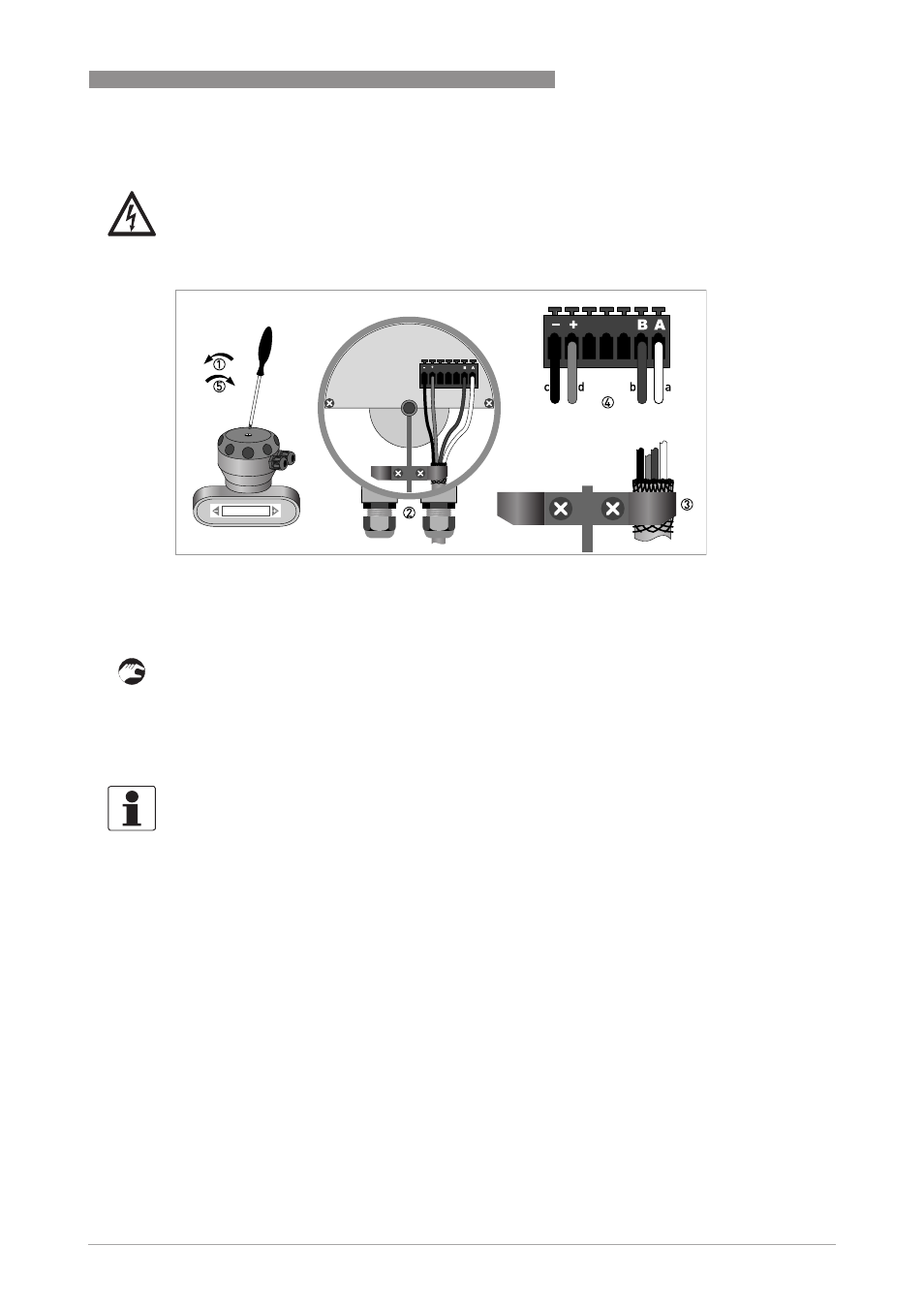

Pиcyнoк 4-4: Электрическое подключение к клеммной коробке первичного преобразователя
a = белый
b = зеленый
c = черный
d = красный
Информация!
При каждом открытии крышки корпуса надлежит прочистить резьбу и нанести на нее смазку.
Применяйте только смазочные материалы, не содержащие смол и кислот.
Убедитесь в том, что прокладка корпуса установлена корректно, а также проверяйте ее на
наличие загрязнений и повреждений.
