6
Эксплуатация
60
OPTISONIC 7300
www.krohne.com
06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
6.1.1
Экран дисплея в режиме измерения с двумя или тремя измеряемыми значениями
6.1.2
Экран дисплея в режиме выбора подменю и функции, 3 строки
P

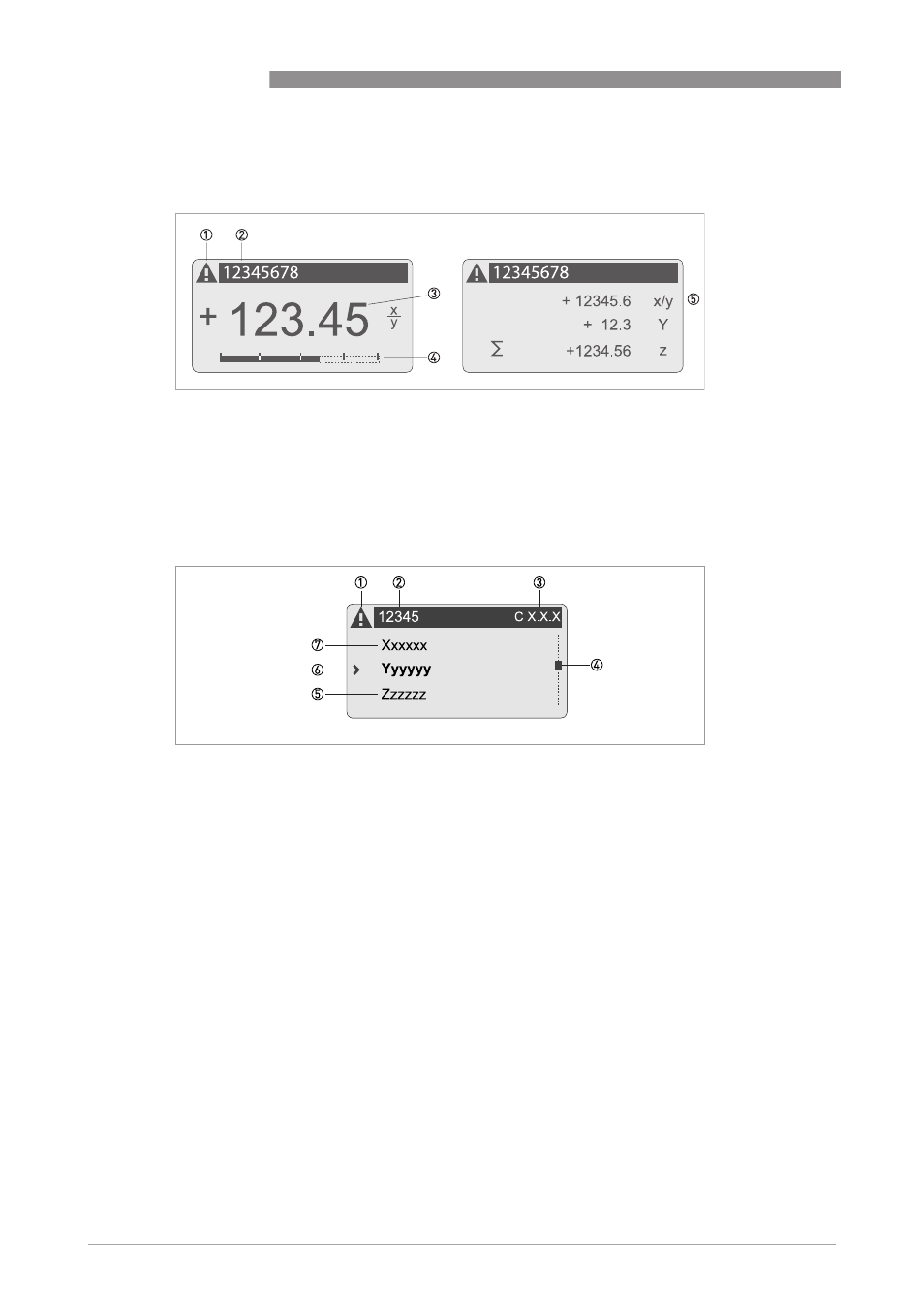

иcyнoк 6-2: Пример экрана дисплея в режиме измерения с двумя или тремя измеряемыми значениями
1 Отображение экрана состояния с возможным сообщением в списке сообщений
2 Номер позиции (отображается только в том случае, если он был ранее введен оператором)
3 1-й измеряемый параметр отображается в крупном виде
4 Отображение в виде гистограммы
5 Отображение трех измеряемых параметров
P
иcyнoк 6-3: Экран дисплея в режиме выбора подменю и функций, 3 строки
1 Отображает возможное сообщение о состоянии в перечне сообщений о состоянии прибора
2 Наименование меню, подменю или функции
3 Номер, относящийся к пункту 6
4 Отображает позицию в списке меню, подменю или функций
5 Следующее(ие) меню, подменю или функция
(
символы _ _ _ в данной строке означают, что достигнут конец списка)
6 Актуальное(ые) меню, подменю или функция
7 Предыдущее(ие) меню, подменю или функция
(
символы _ _ _ в данной строке означают, что достигнуто начало списка)
