4
Электрический монтаж
42
OPTISONIC 7300
www.krohne.com
06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
4.7.4
Модульные входные/выходные сигналы и полевые шины
Активный токовый выход (только клеммы токового выхода C/C- совместимы с протоколом
HART
®
),
модульная версия Вх./Вых.
• U
встр., ном.
= 24
В пост. тока
• I ≤ 22 мА
• R
L
≤ 1 кОм
• Символом X обозначаются клеммы A, B или C в зависимости от исполнения конвертера сигналов.
Пассивный токовый выход (только клеммы токового выхода C/C- совместимы с
протоколом HART
®
),
модульная версия Вх./Вых.
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 1,8 В
• R
L,
макс.
= (U
внеш.
- U
0
) / I
макс.
• Символом X обозначаются клеммы A, B или C в зависимости от исполнения конвертера сигналов.
Осторожно!
Соблюдайте полярность подключений.
Информация!
• Подробная информация по электрическому подключению смотрите Описание входных и
выходных сигналов на странице 32.
• Информация об электрическом подключении полевых шин представлена в соответствующей
документации.
P

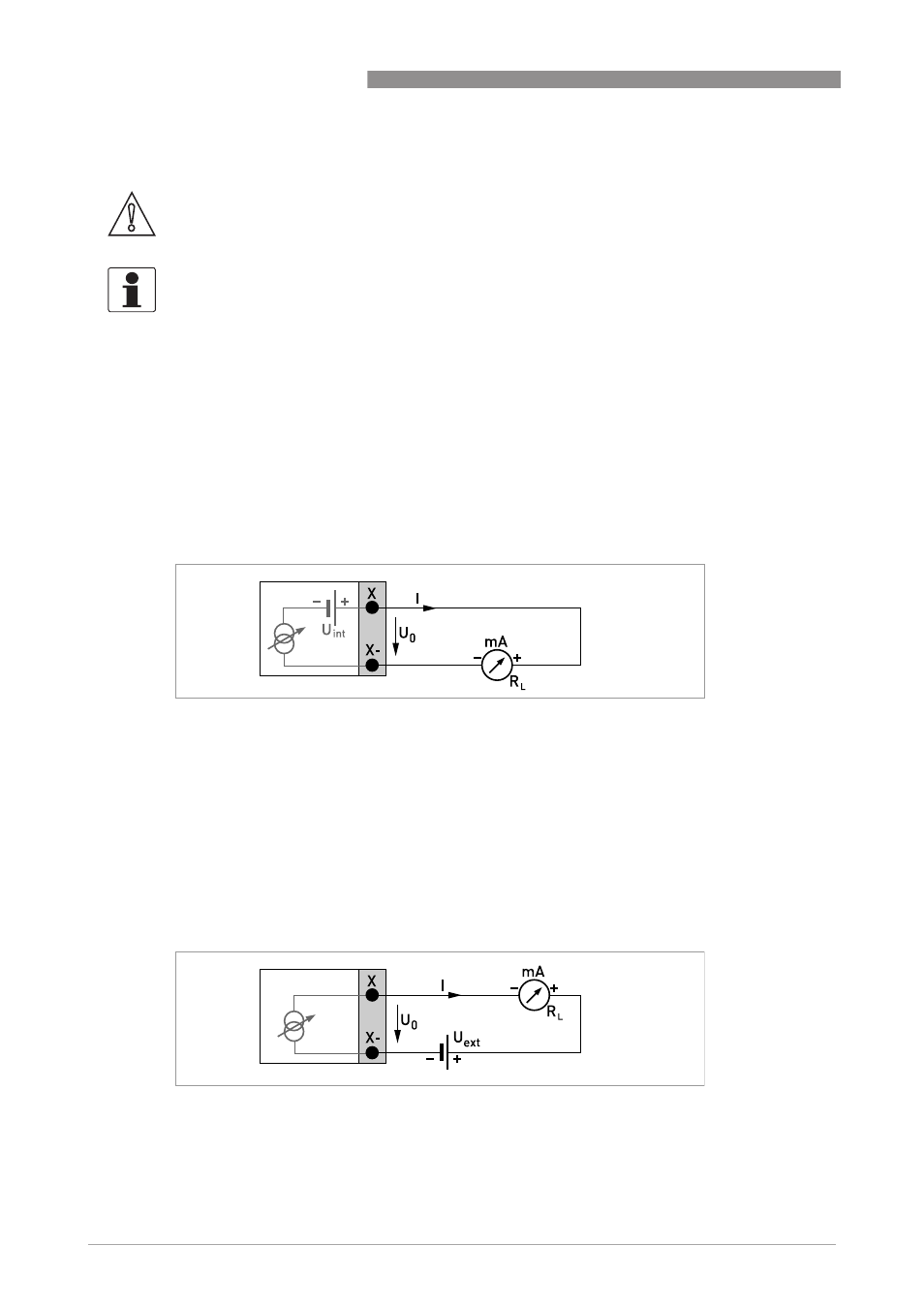

иcyнoк 4-11: Активный токовый выход I
a
P
иcyнoк 4-12: Пассивный токовый выход I
p
