4
Электрический монтаж
50
OPTISONIC 7300
www.krohne.com 06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
4.7.5 Входные / выходные сигналы искробезопасного исполнения Ex i
Активный токовый выход (только клеммы токового выхода C/C- совместимы с протоколом
HART
®
), Вх./Вых. искробезопасного исполнения Ex i
• Соблюдайте полярность подключений.
• U
встр., ном. = 20 В пост. тока
• I ≤ 22 мА
• R
L
≤ 450 Ом
• Символом X обозначаются клеммы A или C в зависимости от исполнения конвертера сигналов.
Пассивный токовый выход (только клеммы токового выхода C/C- совместимы с
протоколом HART
®
), Вх./Вых. искробезопасного исполнения Ex i
• Любая полярность подключения.
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 4 В
• R
L, макс.
= (U
внеш.
- U
0
) / I
макс.
• Символом X обозначаются клеммы A или C в зависимости от исполнения конвертера сигналов.
Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.
Информация!
Подробная информация по электрическому подключению смотрите Описание входных и выходных
сигналов на странице 32.

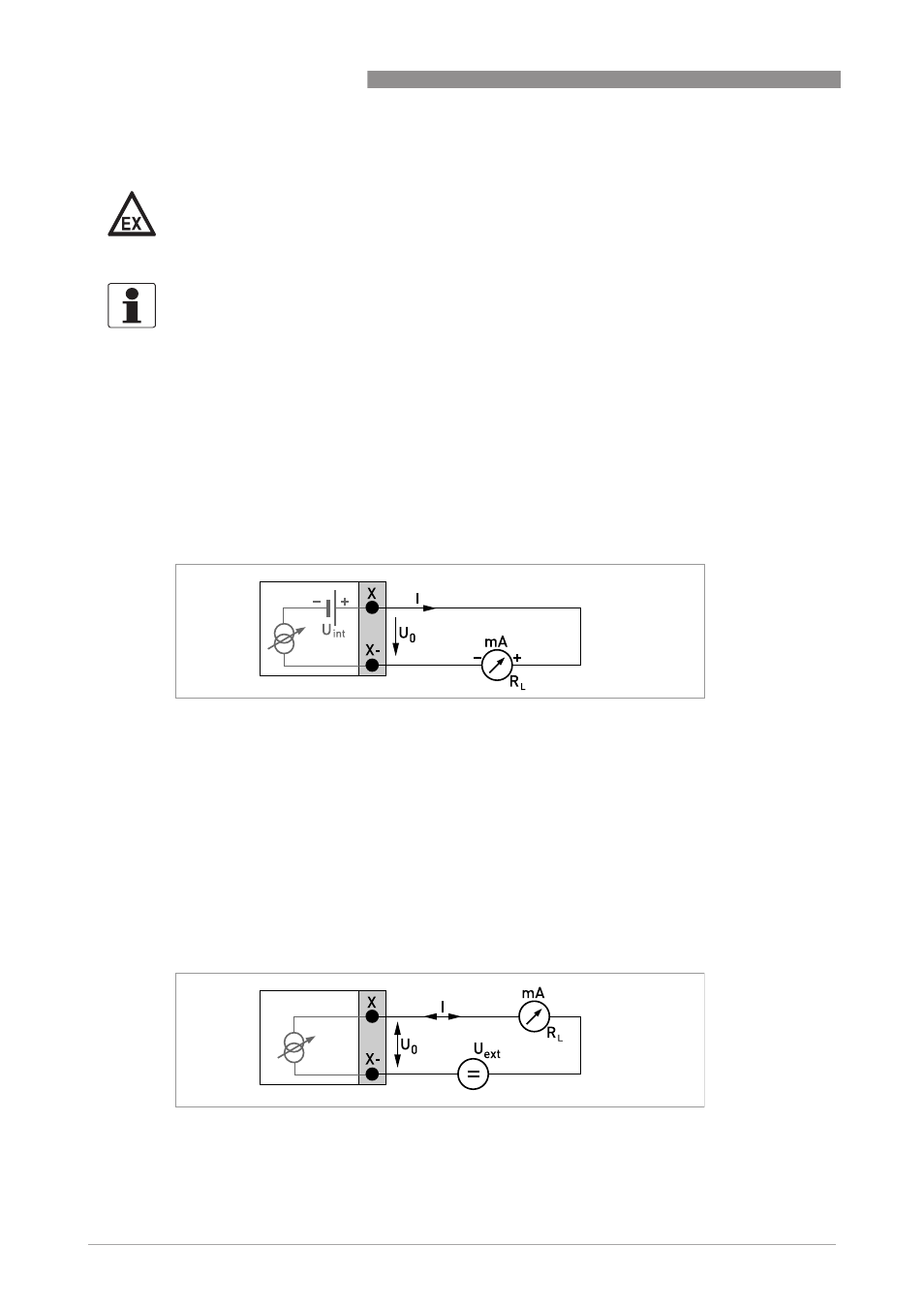

P иcyнoк 4-24: Активный токовый выход I
a
Exi
P иcyнoк 4-25: Пассивный токовый выход I
p
Exi
