Электрический монтаж
4
53
OPTISONIC 7300
www.krohne.com
06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
Пассивный вход управления, Вх./Вых. искробезопасного исполнения Ex i
• 5,5 В ≤ U
внеш.
≤ 32 В пост. тока
• I
макс.
= 6
мА при U
внеш.
≤ 24 В
I
макс.
= 6,5
мА при U
внеш.
≤ 32 В
• Точка переключения для определения состояния "контакт разомкнут или замкнут":
Контакт разомкнут (выкл.): U
0
≤ 3,5 В при I ≤ 0,5 мА
Контакт замкнут (вкл.): U
0
≥ 5,5 В при I ≥ 4 мА
• Символом X обозначаются соединительные клеммы B, если они доступны.
Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.
Информация!
• Любая полярность подключения.
P

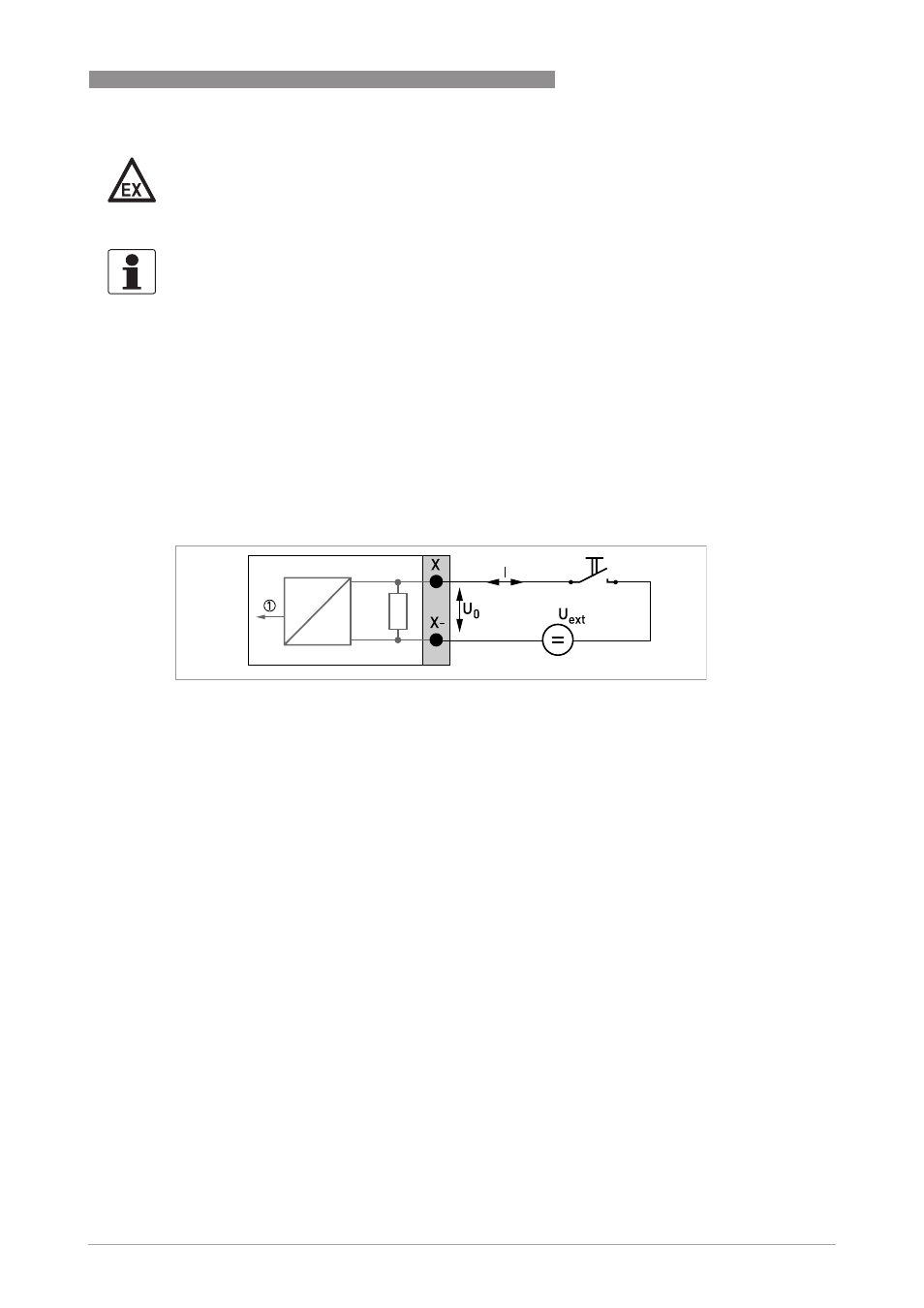

иcyнoк 4-28: Пассивный управляющий вход C
p
Exi
1 Сигнал
