Электрический монтаж
4
47
OPTISONIC 7300
www.krohne.com 06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
Выход состояния / предельный выключатель S
N
NAMUR, модульная версия Вх./Вых.
• Любая полярность подключения.
• Подключение в соответствии с EN 60947-5-6
• разомкнут:
I
ном.
= 0,6 мА
замкнут:
I
ном.
= 3,8 мА
• Выход разомкнут, когда питание прибора отключено.
• Символом X обозначаются клеммы A, B или D в зависимости от исполнения конвертера сигналов.
Активный вход управления, модульная версия Вх./Вых.
• U
встр.
= 24 В пост. тока
• Внешний контакт разомкнут:
U
0, ном.
= 22 В
Внешний контакт замкнут:
I
ном.
= 4 мА
• Точка переключения для определения состояния "контакт разомкнут или замкнут":
Контакт разомкнут (выкл.): U
0
≤ 10 В при I
ном. = 1,9 мА
Контакт замкнут (вкл.): U
0
≥ 12 В при I
ном. = 1,9 мА
• Символом X обозначаются клеммы A или B в зависимости от исполнения конвертера сигналов.

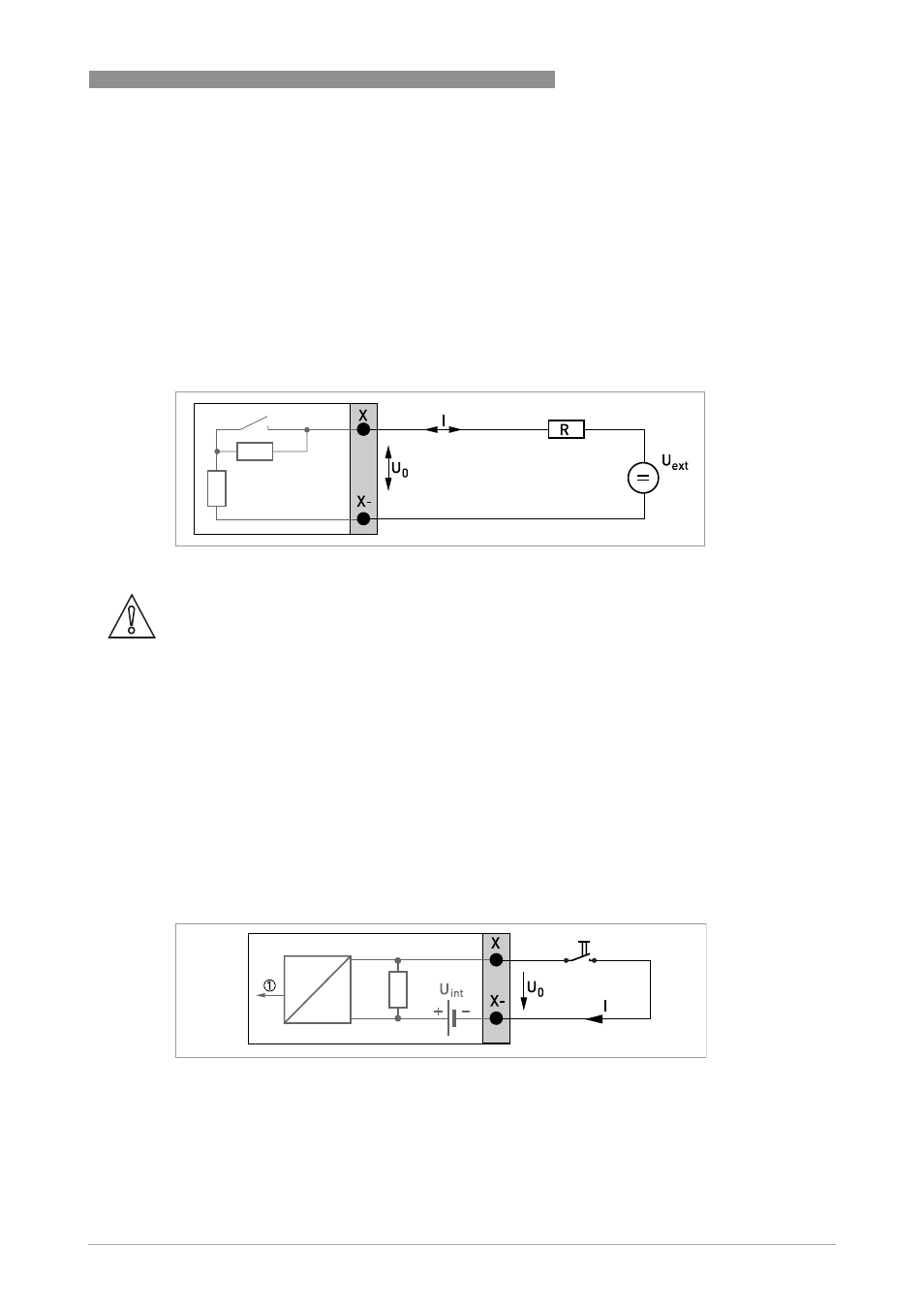

P иcyнoк 4-18: Выход состояния / предельный выключатель S
N
согласно требованиям NAMUR EN 60947-5-6
Осторожно!
Соблюдайте полярность подключений.
P иcyнoк 4-19: Активный вход управления C
a
1 Сигнал
