Электрический монтаж
4
39
OPTISONIC 7300
www.krohne.com 06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
4.7.3 Базовая версия входных и выходных сигналов
Активный токовый выход (HART ®
), базовая версия входных/выходных сигналов
• U
встр., ном.
= 24 В пост. тока, номин. значение
• I ≤ 22 мА
• R
L
≤ 1 кОм
Пассивный токовый выход (HART ®
), базовая версия входных/выходных сигналов
• U
встр., ном.
= 24 В пост. тока, номин. значение
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 1,8 В
• R
L
≤ (U
внеш.
- U
0
) / I
макс.
Осторожно!
Соблюдайте полярность подключений.

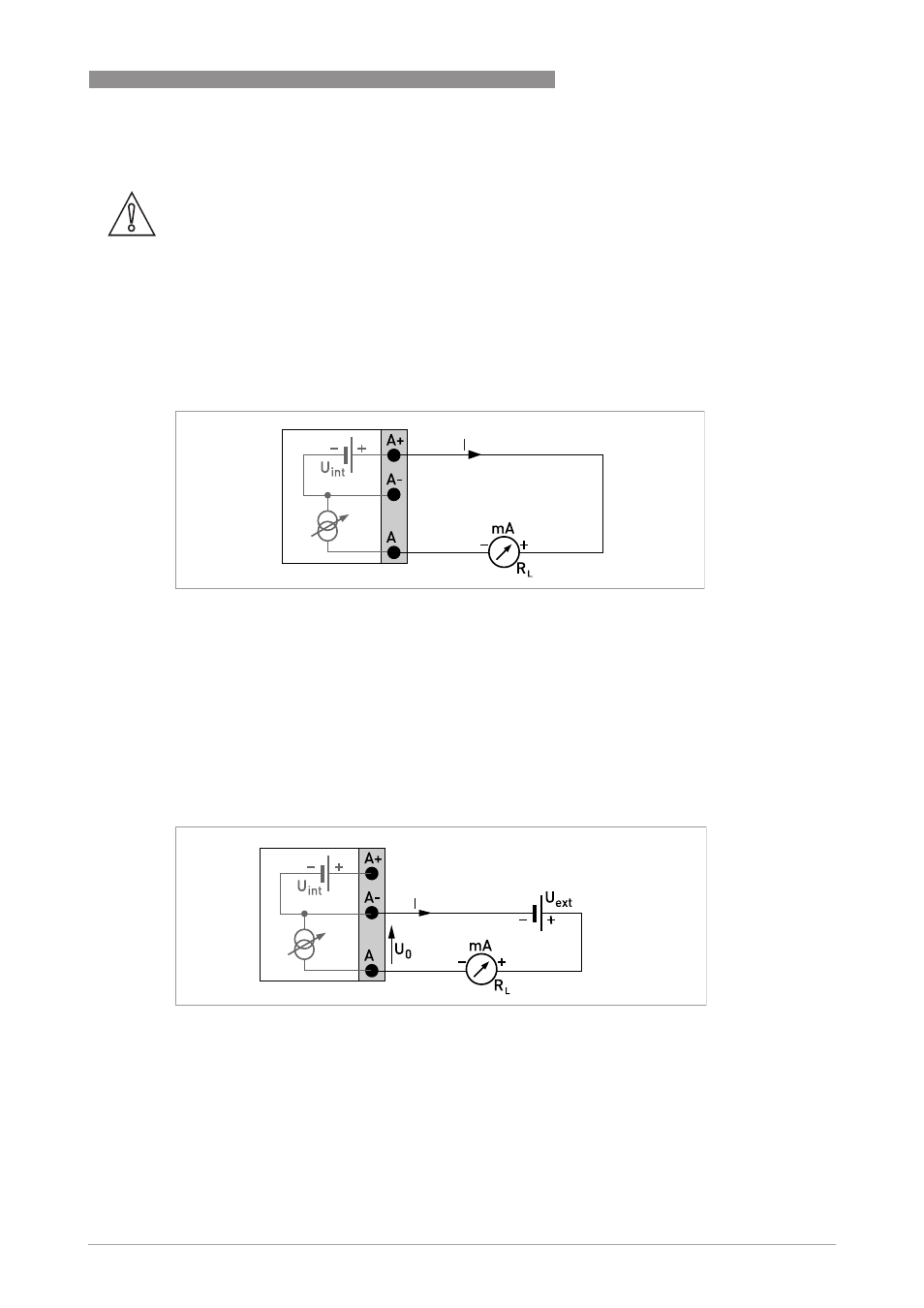

P иcyнoк 4-6: Активный токовый выход I
a
P иcyнoк 4-7: Пассивный токовый выход I
p
