Электрический монтаж
54
OPTISONIC 7300
www.krohne.com
06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
Активный токовый вход, Вх./Вых. искробезопасного исполнения Ex i
• U
встр., ном.
= 20
В пост. тока
• I ≤ 22 мА
• U
0,
мин.
= 14
В при I
≤ 22 мА
• В случае короткого замыкания подача напряжения прекращается.
• Символом X обозначаются клеммы A или B в зависимости от исполнения конвертера сигналов.
Пассивный токовый вход, Вх./Вых. искробезопасного исполнения Ex i
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0,
макс.
= 4
В при I
≤ 22 мА
• Символом X обозначаются клеммы A или B в зависимости от исполнения конвертера сигналов.
P

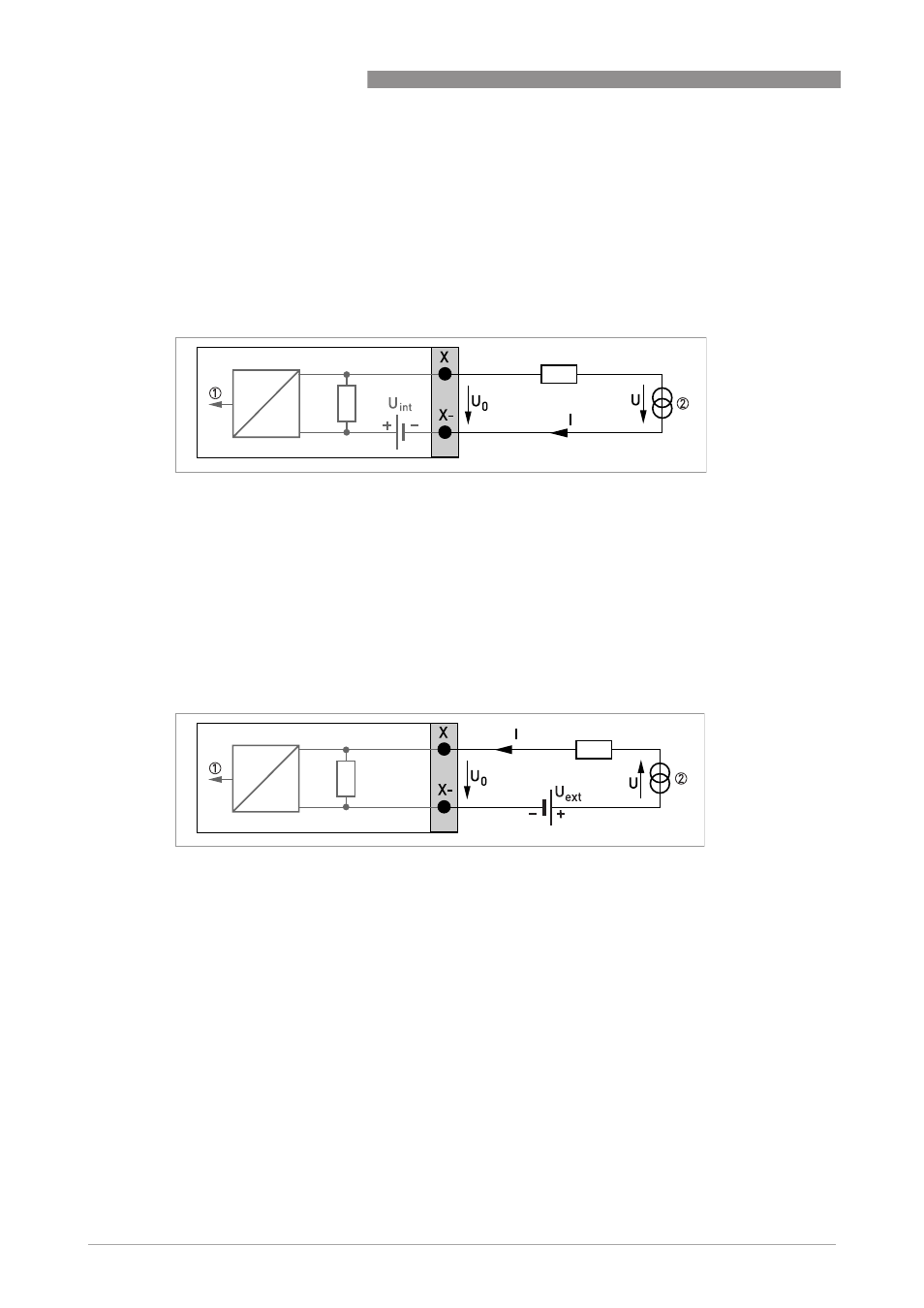

иcyнoк 4-29: Активный токовый вход IIn
a
1 Сигнал
2 Двухпроводный измерительный преобразователь (например, температурный)
P
иcyнoк 4-30: Пассивный токовый вход IIn
p
1 Сигнал
2 Двухпроводный измерительный преобразователь (например, температурный)
