Электрический монтаж
48
OPTISONIC 7300
www.krohne.com 06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
Пассивный вход управления, модульная версия Вх./Вых.
• 3 В ≤ U
внеш.
≤ 32 В пост. тока
• I
макс.
= 9,5 мА при U
внеш.
≤ 24 В
I
макс.
= 9,5 мА при U
внеш.
≤ 32 В
• Точка переключения для определения состояния "контакт разомкнут или замкнут":
Контакт разомкнут (выкл.): U
0
≤ 2,5 В при I
ном. = 1,9 мА
Контакт замкнут (вкл.): U
0
≥ 3 В при I
ном.
= 1,9 мА
• Символом X обозначаются клеммы A или B в зависимости от исполнения конвертера сигналов.
Активный вход управления C
N
NAMUR, модульная версия Вх./Вых.
• Подключение в соответствии с EN 60947-5-6
• Точка переключения для определения состояния "контакт разомкнут или замкнут":
Контакт разомкнут (выкл.): U
0, ном.
= 6,3 В при I
ном.
< 1,9 мА
Контакт замкнут (вкл.): U
0, ном.
= 6,3 В при I
ном.
> 1,9 мА
• Обнаружение обрыва кабеля:
U
0
≥ 8,1 В при I ≤ 0,1 мА
• Обнаружение короткого замыкания кабеля:
U
0
≤ 1,2 В при I ≥ 6,7 мА
• Символом X обозначаются клеммы A или B в зависимости от исполнения конвертера сигналов.

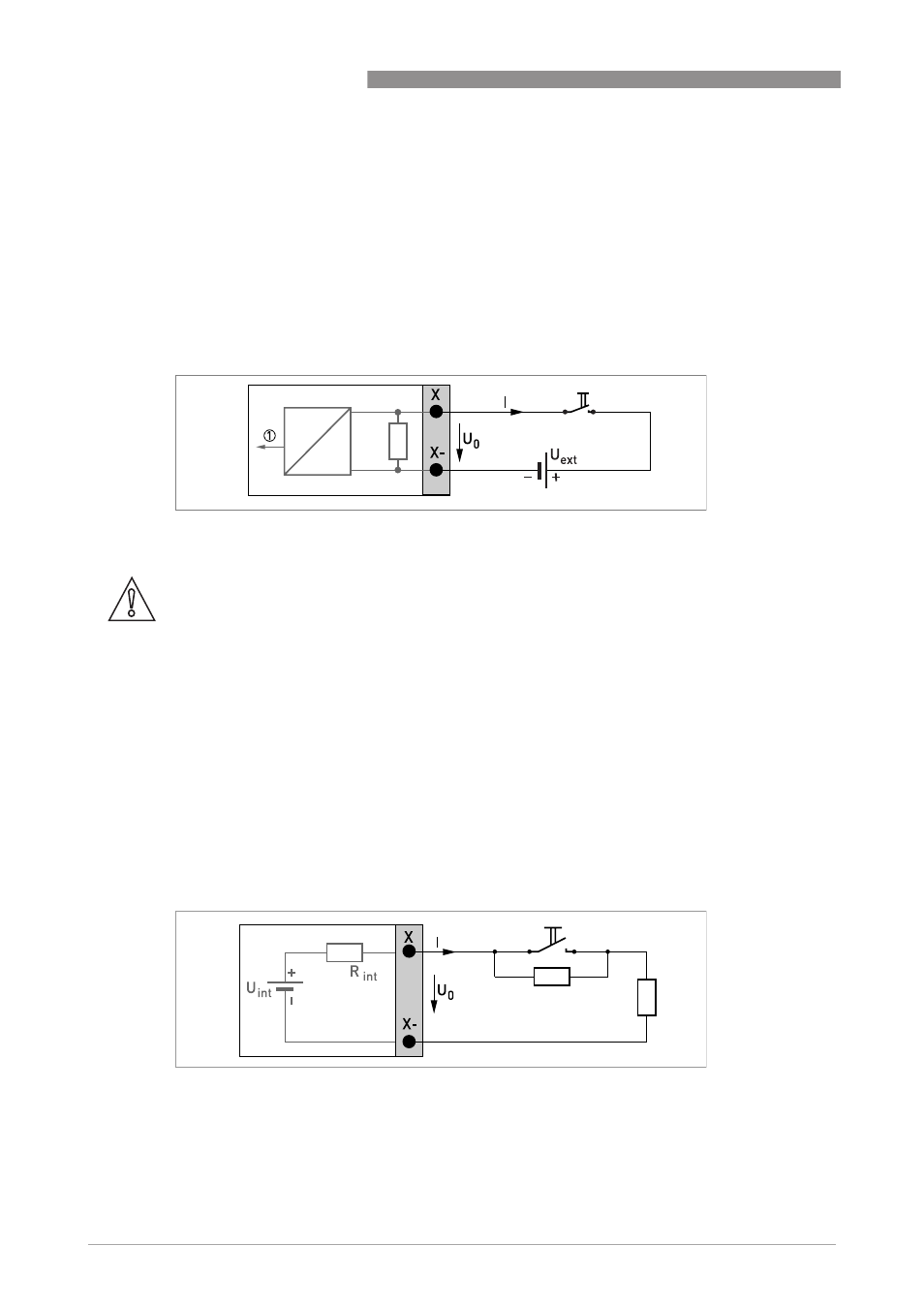

P иcyнoк 4-20: Пассивный управляющий вход C
p
1 Сигнал
Осторожно!
Соблюдайте полярность подключений.
P иcyнoк 4-21: Активный вход управления C
N
согласно требованиям NAMUR EN 60947-5-6
