Монтаж
20
OPTISONIC 7300
www.krohne.com 06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
3.5.3 Несоосность фланцевых присоединений
3.5.4 Т-образная секция
Осторожно!
Максимально допустимые отклонения уплотнительной поверхности фланцев:
L
макс - L мин
≤
0,5 мм / 0,02"

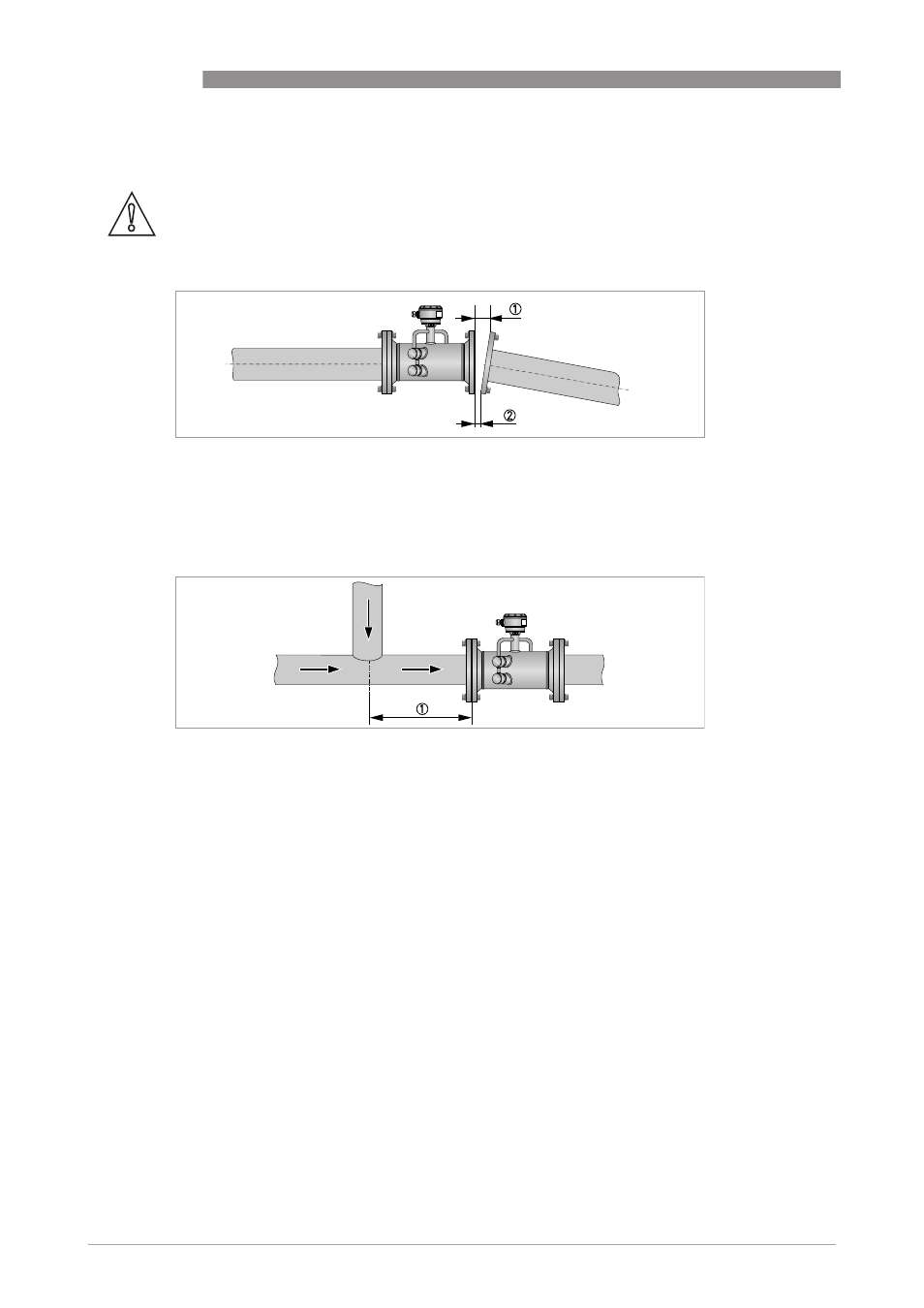

P иcyнoк 3-6: Несоосность фланцевых присоединений
1 L
макс
2 L
мин
P иcyнoк 3-7: Расстояние после Т-образной секции
1 ≥ 10 DN
