Электрический монтаж
4
51
OPTISONIC 7300
www.krohne.com
06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
Пассивный импульсный и частотный выход P
N
NAMUR,
Вх./Вых. искробезопасного
исполнения Ex i
• Подключение в соответствии с EN 60947-5-6
• разомкнут:
I
ном.
= 0,43
мА
замкнут:
I
ном.
= 4,5
мА
• Символом X обозначаются клеммы B или D в зависимости от исполнения конвертера сигналов.
Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.
Информация!
• При частотах более 100 Гц необходимо использовать экранированные кабели для снижения
влияния электрических помех (ЭМС).
• Компактное и полевое исполнение: Экран подключается с помощью кабельных зажимов в
клеммном отсеке.
Исполнение для настенного монтажа: Экран подключается с помощью наружных плоских
штекеров 6,3 мм / 0,25" (изоляция согласно DIN 46245) в клеммном отсеке.
• Любая полярность подключения.
P

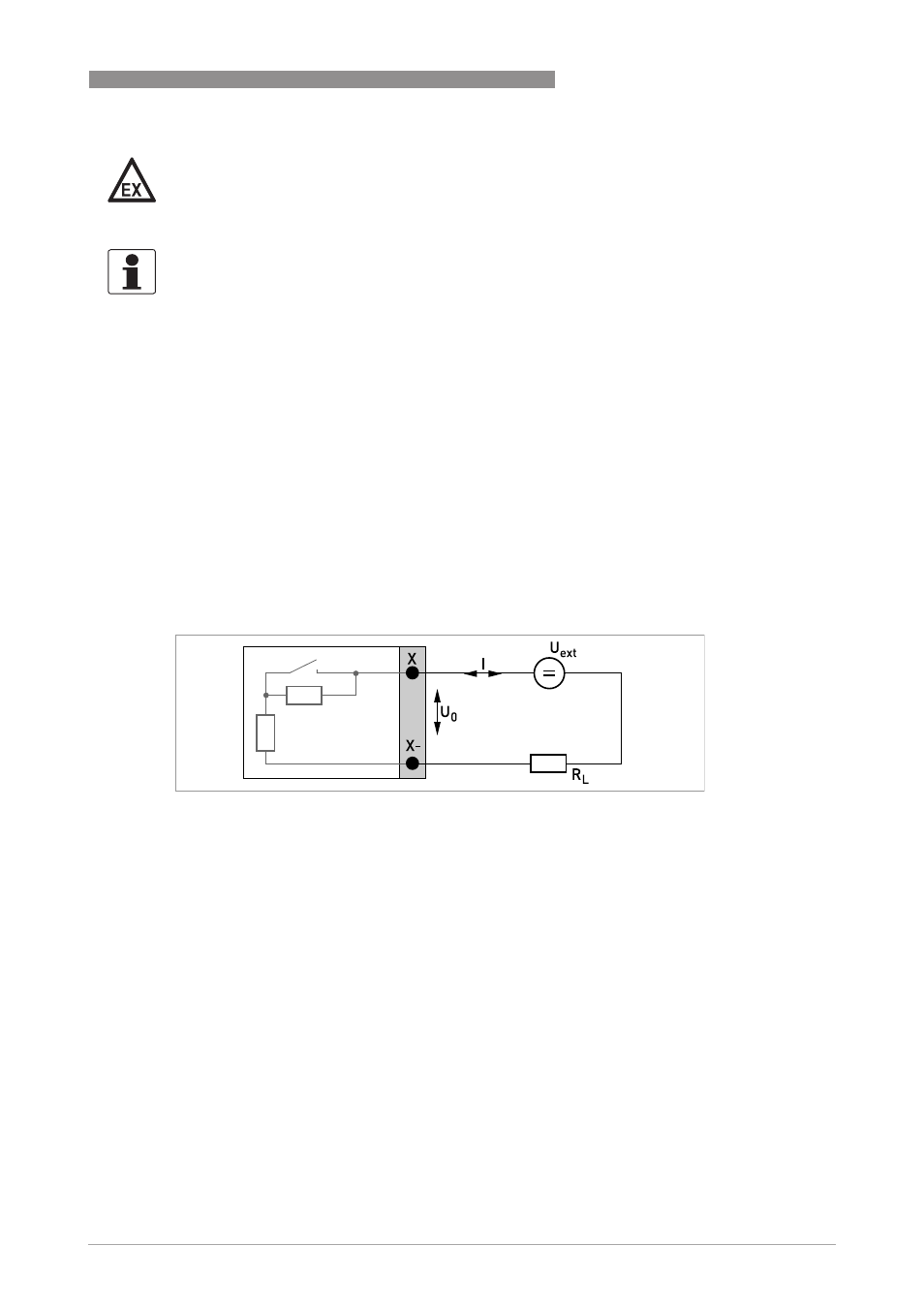

иcyнoк 4-26: Пассивный импульсный / частотный выход P
N
согласно требованиям NAMUR EN 60947-5-6 Exi
