4
Электрический монтаж
38
OPTISONIC 7300
www.krohne.com 06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru

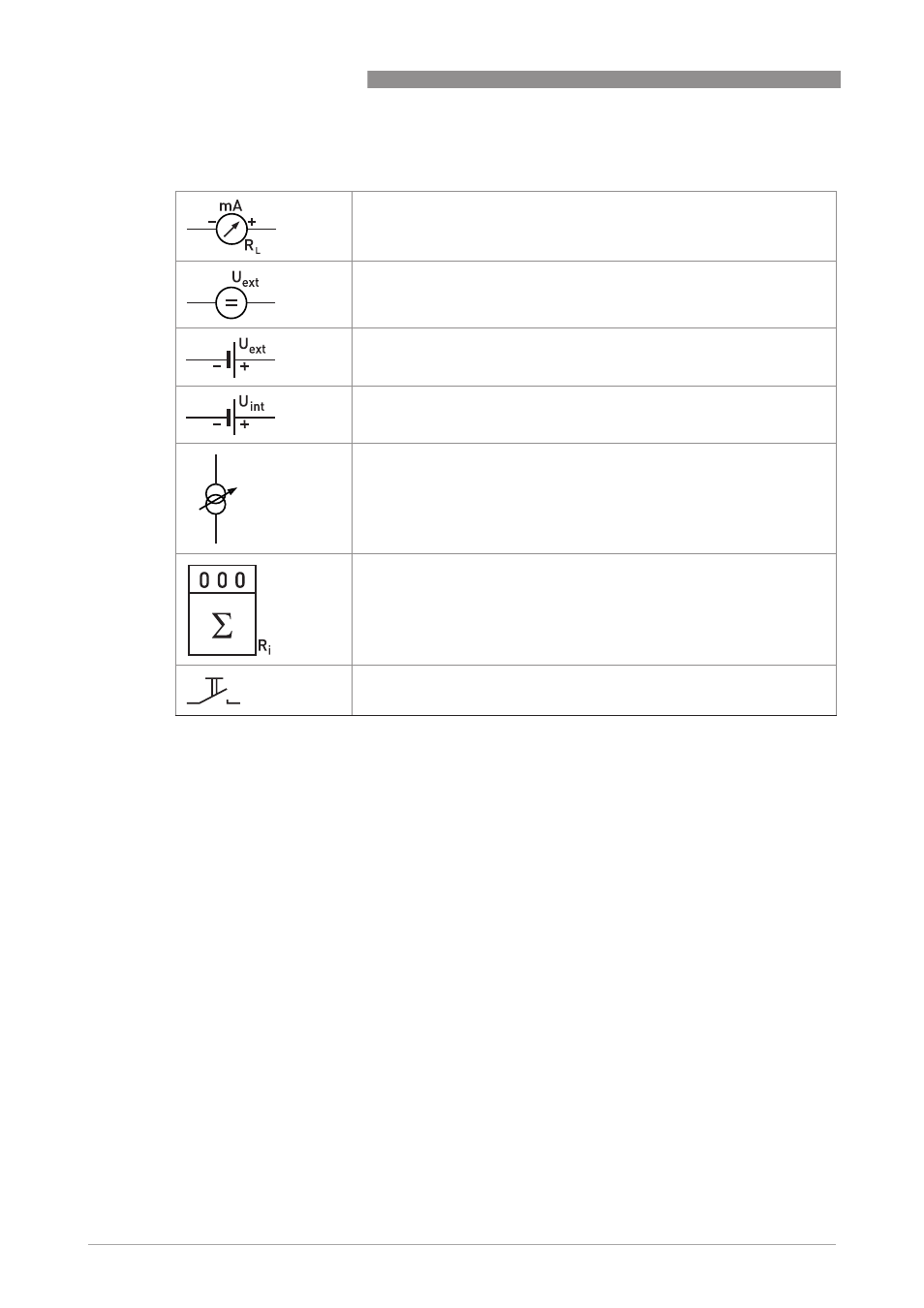

4.7.2 Условные обозначения на электрических схемах
мА - миллиампер
0...20
мА или 4...20 мА и т.д.
R
L
обозначает внутреннее сопротивление в контрольных точках вместе
с сопротивлением кабеля
Источник напряжения постоянного тока (U
внеш
), внешний источник
питания, независимость от полярности подключения
Источник напряжения постоянного тока (U
внеш ), соблюдайте полярность
подключений в соответствии со схемами
Встроенный источник питания постоянного тока
Встроенный в устройство управляемый источник питания
Электронный или электромагнитный счетчик
При частоте сигнала более 100 Гц для подключения счетчиков должен
быть использован экранированный кабель.
R
i
- внутреннее сопротивление счетчика
Кнопка, н.о. контакт и т.п.
Ta блицa 4-1: Описание условных обозначений
