4
Электрический монтаж
26
OPTISONIC 7300
www.krohne.com
06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
4.3
Источник питания
100…230 B
перем. тока
• Соедините провод защитного заземления PE от сети питания с отдельной клеммой в клеммном
отсеке конвертера сигналов.
• Соедините фазный провод с клеммой L, а нейтральный провод с клеммой N.
24
В перем./пост. тока
• Соедините функциональное заземление FE с отдельной U-образной клеммой в клеммном отсеке
конвертера сигналов.
• В случае подключения к источнику сверхнизкого напряжения следует обеспечить наличие
устройства защитного разделения (PELV) (VDE 0100 / VDE 0106 и/или IEC 364 / IEC 536, или
соответствующие региональные требования).
Внимание!
Если данное устройство предназначено для постоянного подключения к электрической сети.
Для отключения от электрической сети (например, для обслуживания) возле устройства
необходимо установить внешний выключатель или автоматический выключатель. Он должен
быть легкодоступен для оператора и обозначен в качестве устройства отключения для данного
оборудования.
Выключатель или автоматический выключатель и проводка должны соответствовать
требованиям конкретного применения, а также местным требованиям (в части обеспечения
безопасности), предъявляемым к установке оборудования (в зданиях).
(
например, IEC 60947-1 / -3)
Информация!
Клеммы питания в клеммном отсеке оборудованы дополнительными откидными крышками для
защиты от случайного контакта.

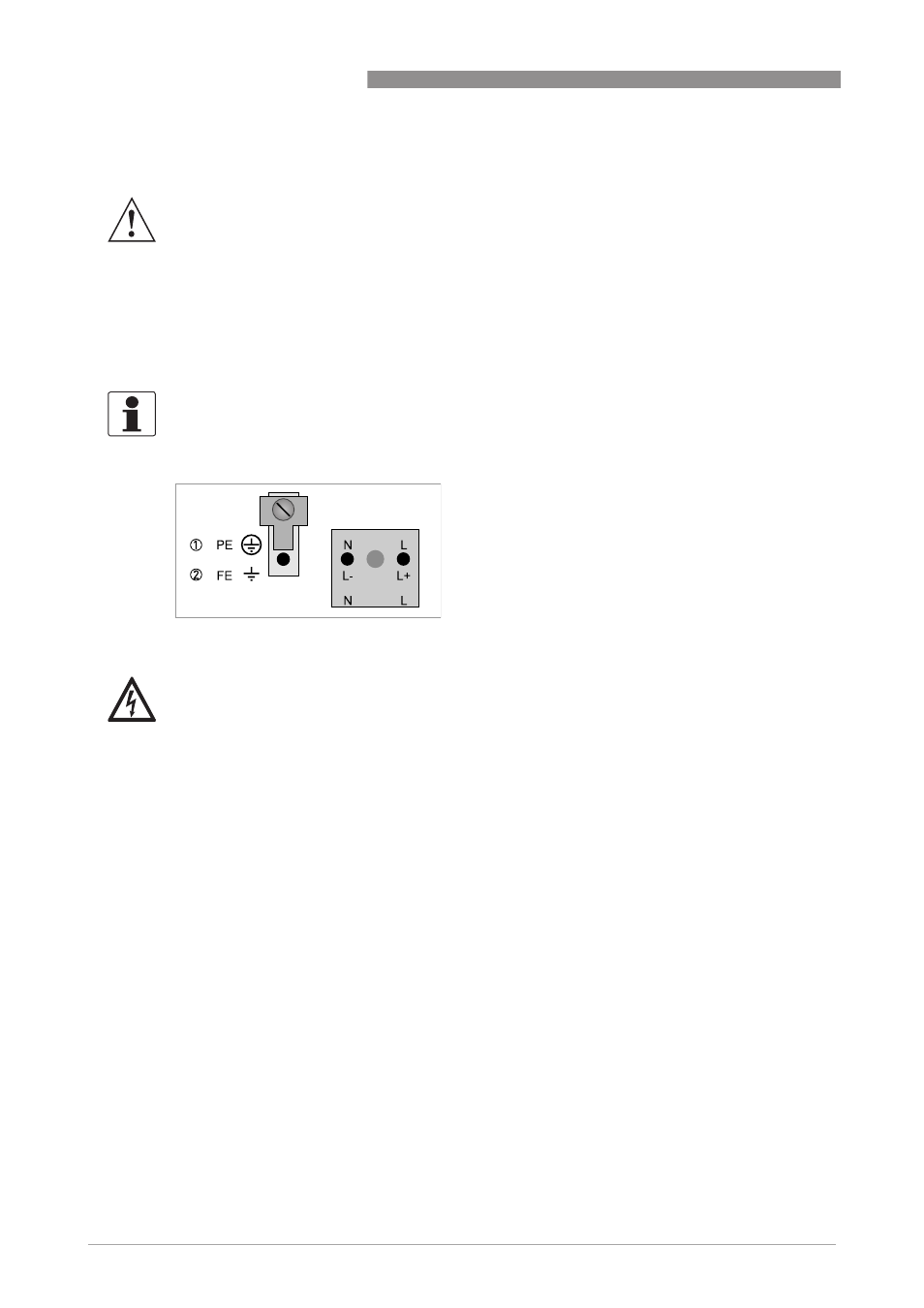

1 100...230 В перем. тока (-15% / +10%), 22 ВА
2 24 В перем./пост. тока (перем. ток: -15% / +10%; пост. ток: -25% / +30%), 22 ВА или 12 Вт
Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.
