9
Описание интерфейса HART
114
OPTISONIC 7300
www.krohne.com 06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru

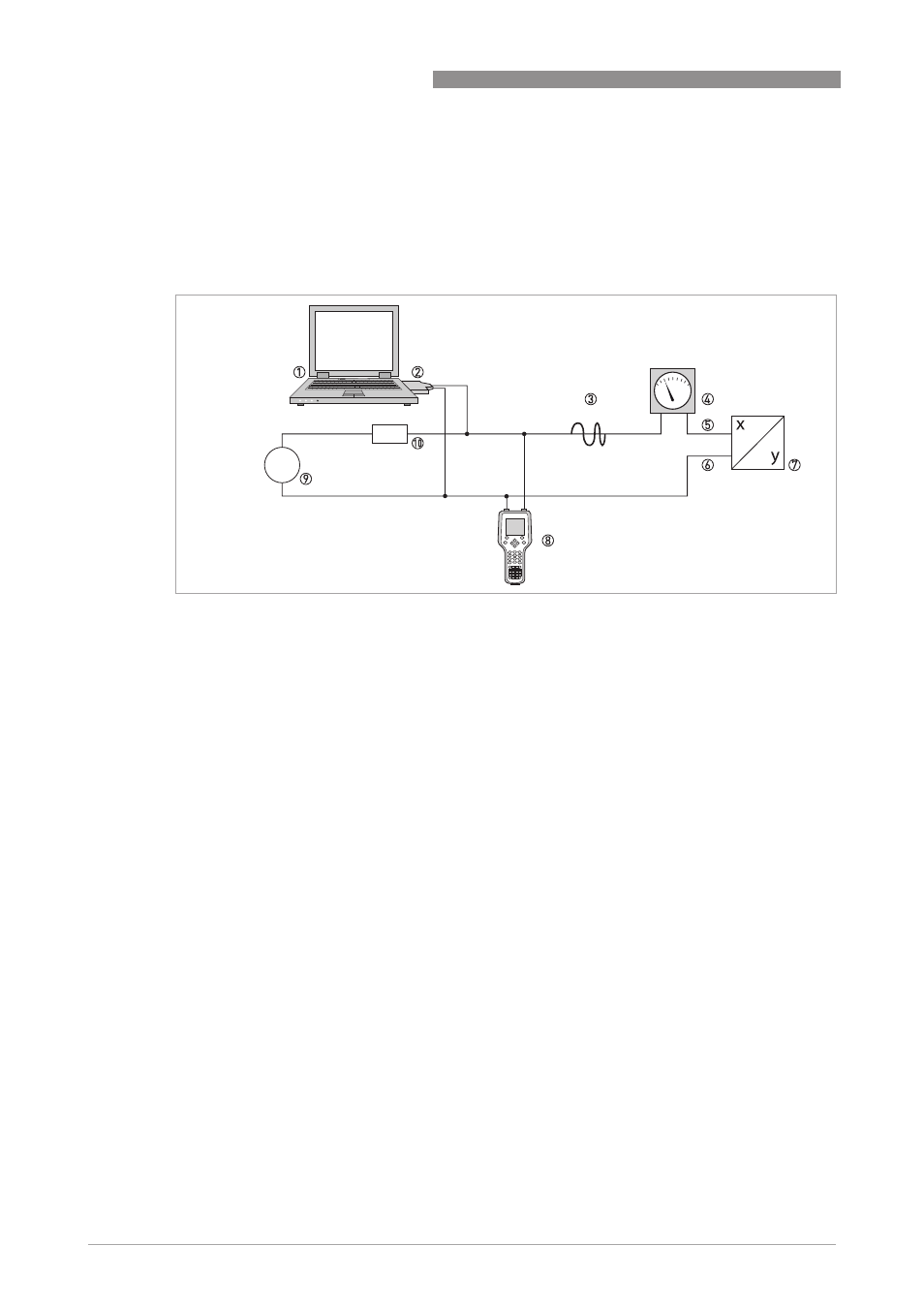

9.3.1 Подключение "точка к точке" - аналоговый / цифровой режим
Соединение "точка к точке" между электронным конвертером и главным устройством HART ®
.
Токовый выход на приборе может быть активным или пассивным.
1 Первичное главное устройство
2 Модем с частотным модулированием сигнала или HART
® - модем
3 Сигнал HART ®
4 Аналоговая индикация
5 Клеммы A (C) конвертера сигналов
6 Клеммы A- (C-) конвертера сигналов
7 Конвертер сигналов с адресом = 0 и пассивным или активным токовым выходом
8 Вторичное главное устройство
9 Источник питания для (ведомых) устройств с пассивным токовым выходом
10 Нагрузочное сопротивление ≥ 250 Ω (Ом)
