Технические характеристики
8
107
OPTISONIC 7300
www.krohne.com 06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru

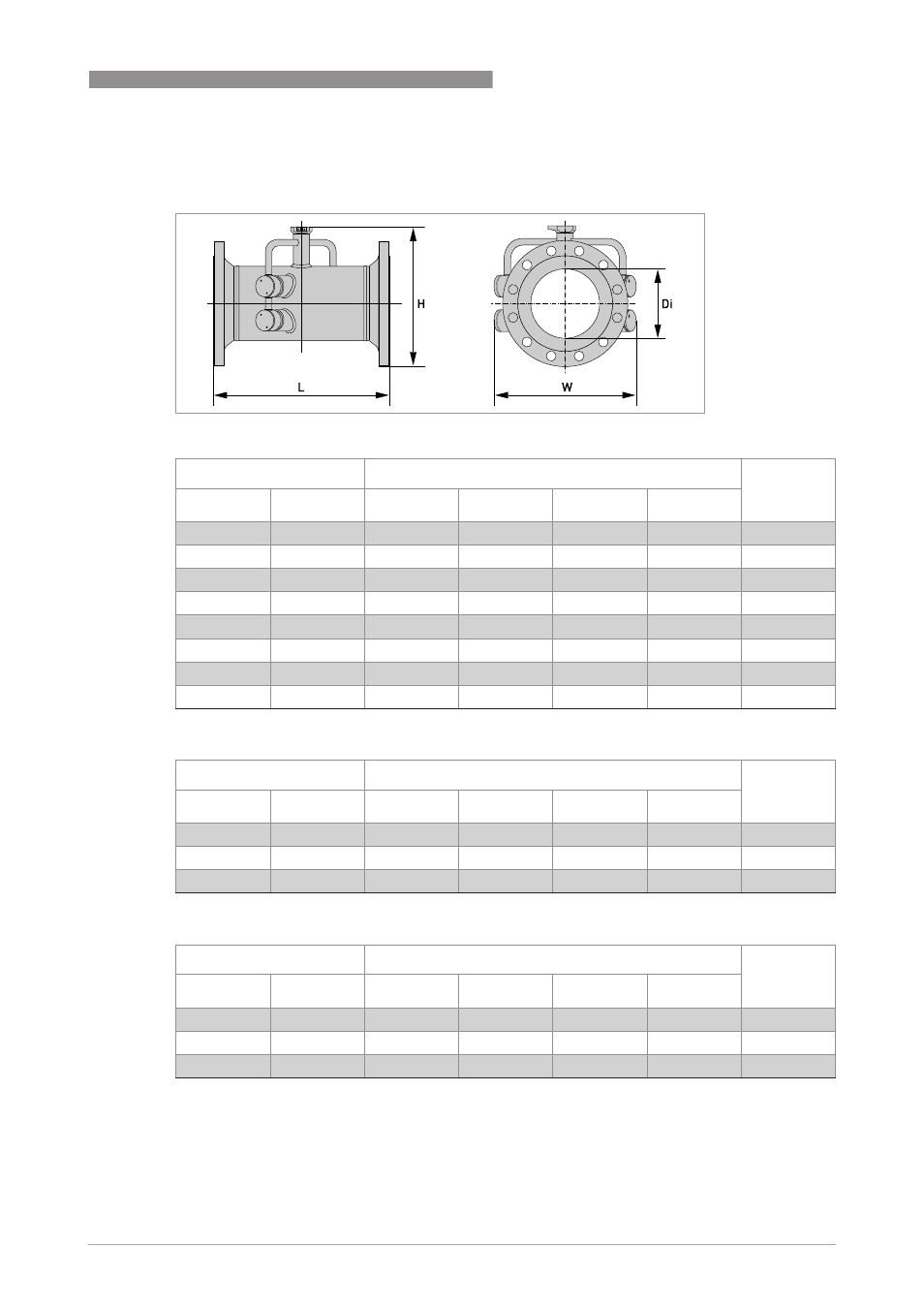

8.3.1 Первичный преобразователь, углеродистая сталь
EN 1092-1
Типоразмер Габаритные размеры [мм] Вес (прибл.)
[ кг]
DN PN [ бар] L H W
Di
1
200 PN 10 460 368 429 207 46
250 PN 10 530 423 474 261 66
300 PN 10 580 473 517 310 81
350 PN 10 610 519 542 341 109
400 PN 10 640 575 583 392 141
450 PN 10 620 625 623 442 170
500 PN 10 670 678 670 493 202
600 PN 10 790 784 780 593 278
1 Di = внутренний диаметр поверхности фланца. Внутренний диаметр трубы может быть меньше.
Типоразмер Габаритные размеры [мм] Вес (прибл.)
[ кг]
DN PN [ бар] L H W
Di
1
100 PN 16 490 254 337 107 24
125 PN 16 520 283 359 133 32
150 PN 16 540 315 387 159 35
1 Di = внутренний диаметр поверхности фланца. Внутренний диаметр трубы может быть меньше.
Типоразмер Габаритные размеры [мм] Вес (прибл.)
[ кг]
DN PN [ бар] L H W
Di
1
50 PN 40 320 196 300 54,5 11
65 PN 40 350 216 313 70,3 14
80 PN 40 480 230 324 82,5 19
1 Di = внутренний диаметр поверхности фланца. Внутренний диаметр трубы может быть меньше.
