Электрический монтаж
4
41
OPTISONIC 7300
www.krohne.com
06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
Выход состояния / предельный выключатель, базовая версия входных / выходных
сигналов
• U
внеш.
≤ 32 В пост. тока
• I ≤ 100 мА
• R
L,
макс.
= 47
кОм
R
L,
мин.
= (U
внеш.
- U
0
) / I
макс.
• разомкнут:
I
≤ 0,05 мА при U
внеш.
= 32
В пост. тока
замкнут:
U
0,
макс.
= 0,2
В при I
≤ 10 мА
U
0,
макс.
= 2
В при I
≤ 100 мА
• Выход разомкнут, когда питание прибора отключено.
• Символом X обозначаются клеммы B, C или D. Функциональное назначение данных клемм
определяется настройками смотрите Таблицы функций на странице 66.
Пассивный вход управления, базовая версия входных / выходных сигналов
• 8 В ≤ U
внеш.
≤ 32 В пост. тока
• I
макс.
= 6,5
мА при U
внеш.
≤ 24 В пост. тока
I
макс.
= 8,2
мА при U
внеш.
≤ 32 В пост. тока
• Точка переключения для определения состояния "контакт разомкнут или замкнут":
Контакт разомкнут (выкл.): U
0
≤ 2,5 В при I
ном.
= 0,4
мА
Контакт замкнут (вкл.): U
0
≥ 8 В при I
ном.
= 2,8
мА
• Может быть также перенастроен как выход состояния; подключение смотрите на схеме
подключения выхода состояния.
Информация!
• Любая полярность подключения.
P

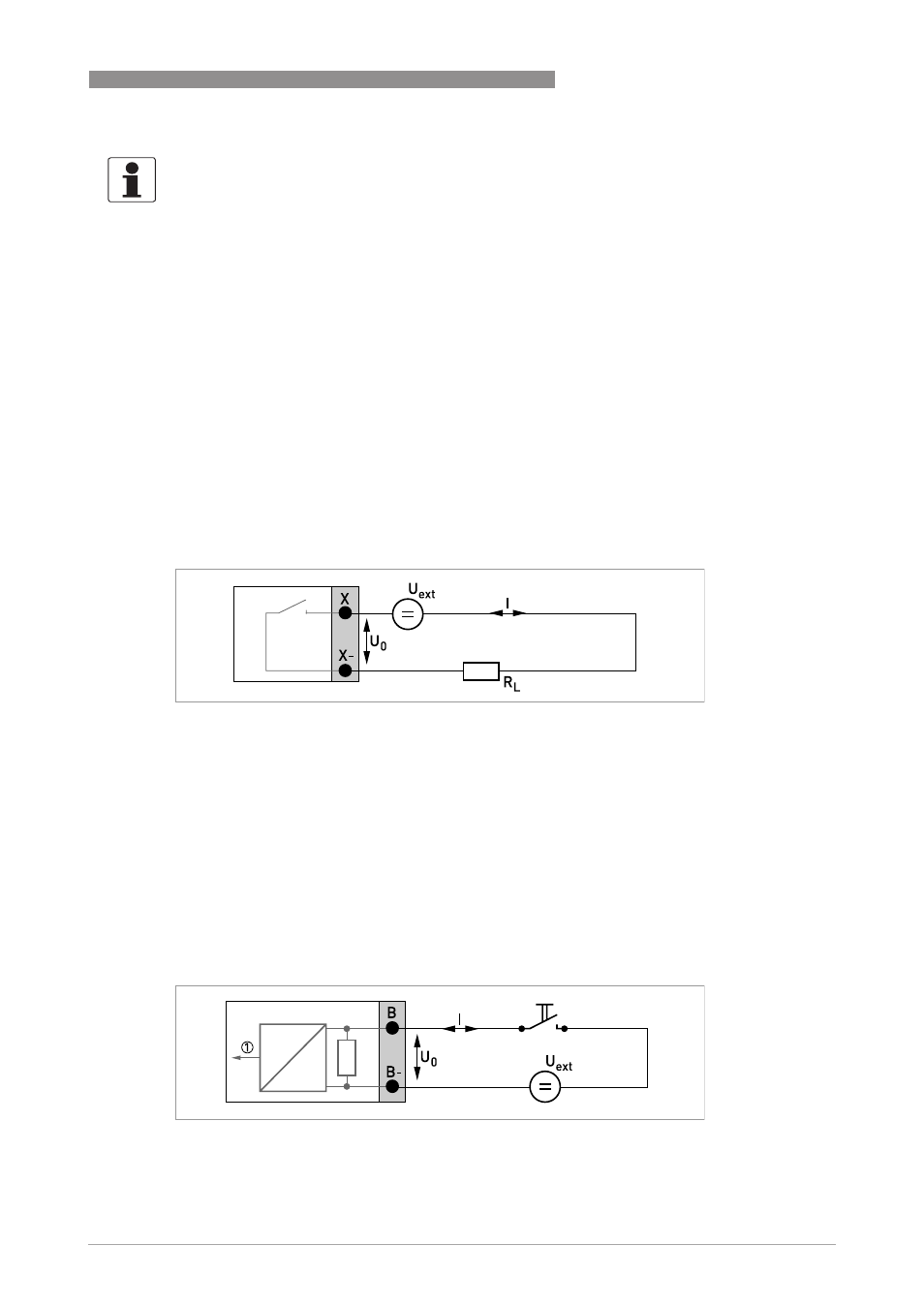

иcyнoк 4-9: Пассивный выход состояния / предельный выключатель S
p
P
иcyнoк 4-10: Пассивный вход управления C
p
1 Сигнал
