Описание интерфейса HART
9
115
OPTISONIC 7300
www.krohne.com
06/2013 - 4001690602 - MA OPTISONIC 7300 R03 ru
9.3.2
Многоточечное соединение (2-проводное подключение)
В случае многоточечного соединения допускается параллельное подключение до 15 приборов
(
данный конвертер сигналов и другие HART
®
-
устройства).
Токовые выходы всех приборов должны быть пассивными!

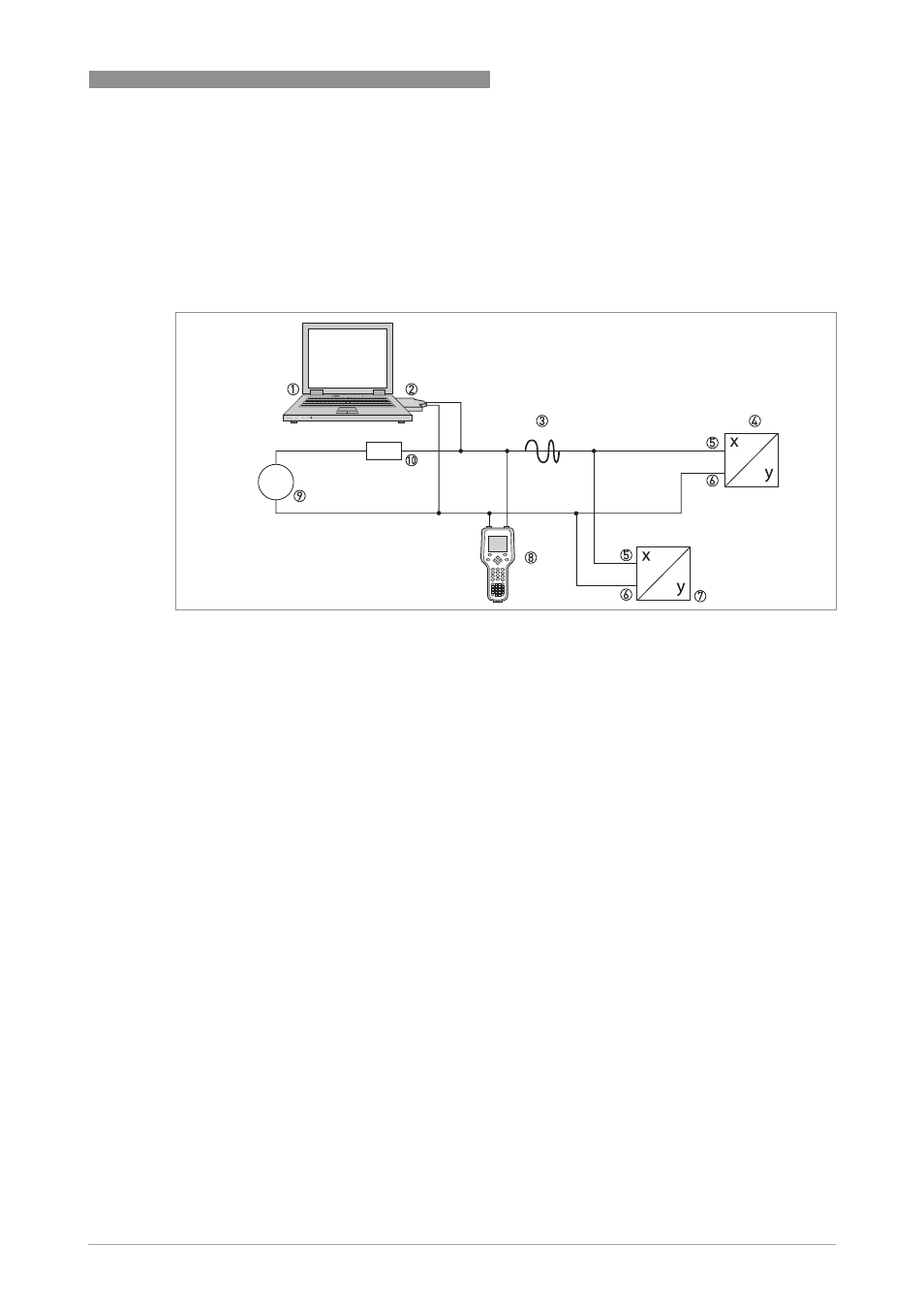

1 Основное главное устройство
2 Модем HART
®
3 Сигнал HART
®
4 Другие устройства HART
®
или данный электронный конвертер (также см. 7)
5 Клеммы A (C) электронного конвертера
6 Клеммы A- (C-) электронного конвертера
7 Электронный конвертер с адресом > 0 и пассивным токовым выходом, подключение до 15 (подчиненных) устройств
8 Вторичное главное устройство
9 Источник питания
10 Нагрузочное сопротивление ≥ 250 Ω (Ом)
