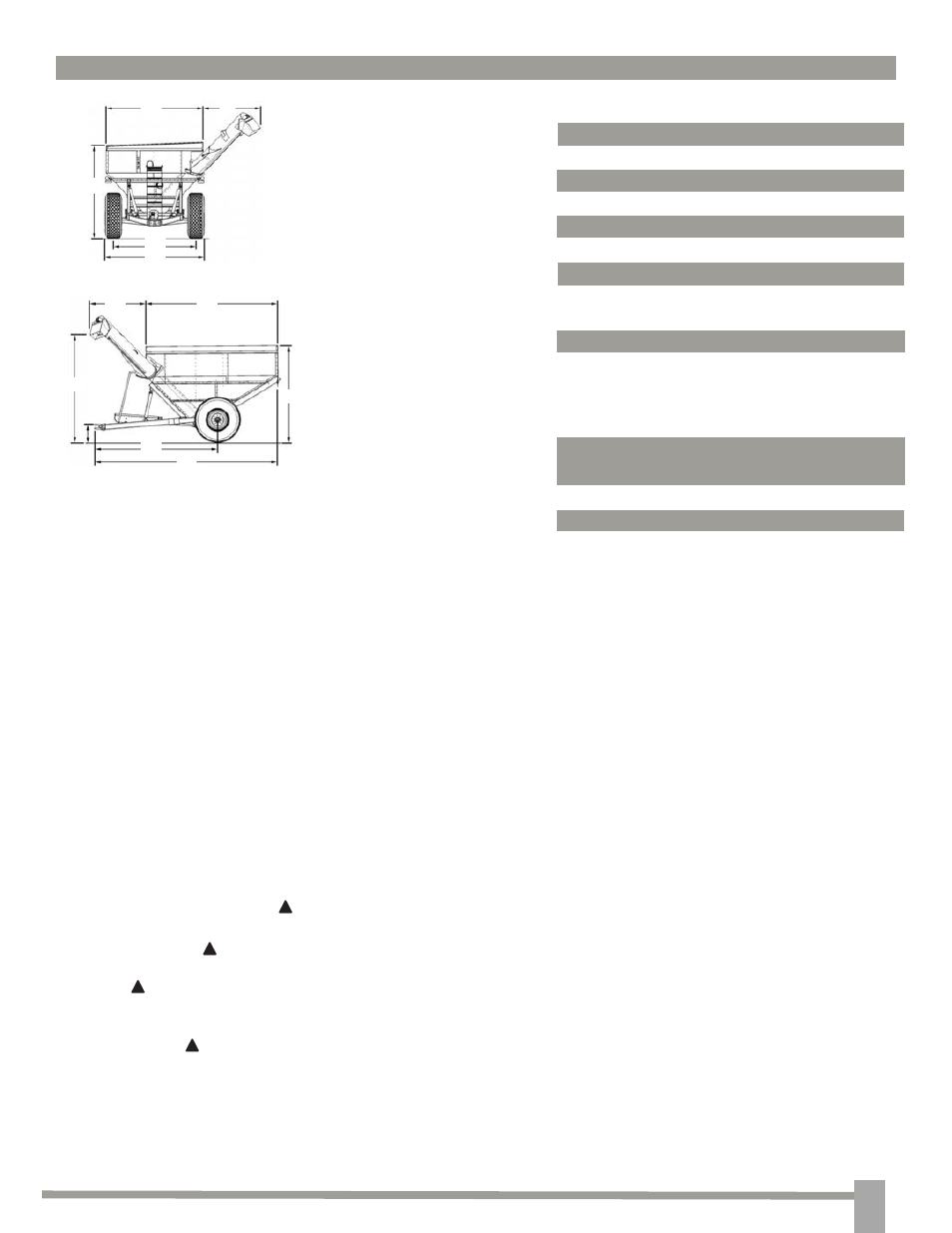

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗЕРНОВОГО ПРИЦЕПА GC31t-1
РАЗМЕРЫ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОБЩИЕ СВЕДЕНИЯ
ИНФОРМАЦИЯ ДЛЯ ВЛАДЕЛЬЦА
Настоящее руководство предназначено для обеспечения безопасности при эксплуатации и техническом обслуживании зернового
прицепа. Внимательно прочтите его. В руководстве содержатся сведения и указания, которые помогут обеспечить долговременную
надежную работу и безопасные условия эксплуатации оборудования. Если данная машина передается одному из сотрудников или
сдается в аренду или внаем, убедитесь, что перед ее эксплуатацией оператор выполнил следующее:
1. прошел инструктаж по технике безопасности и правилам эксплуатации;
2. изучил и понял требования к эксплуатации данной машины, указанные в руководствах.
Термин ВАЖНЫЕ СВЕДЕНИЯ используется в рамках настоящего руководства, чтобы обратить внимание пользователя на правила,
несоблюдение которых может привести к повреждению оборудования. Термины ОСТОРОЖНО, ПРЕДУПРЕЖДЕНИЕ и ОПАСНО
используются вкупе с символом предупреждения (треугольник с восклицательным знаком) для указания степени опасности данных
элементов для личной безопасности. Увидев этот символ, внимательно прочтите последующее сообщение и будьте начеку в целях
предупреждения травм или смерти.
Данный предупредительный знак предупреждает об опасности и означает
следующее: ВНИМАНИЕ! БУДЬТЕ ОСТОРОЖНЫ! РЕЧЬ ИДЕТ О ВАШЕЙ БЕЗОПАСНОСТИ!
Данный знак указывает на непосредственную опасность, которая, если ее не
избежать, может привести к смерти или тяжелой травме.
Данный знак указывает на потенциальную опасность, которая, если ее не избежать,
может привести к смерти или тяжелой травме. Это относится и к опасностям, которые
возникают при отсутствии защитных ограждений.
Данный знак указывает на потенциальную опасность, которая, если ее не избежать,
может привести к легкой травме или травме средней тяжести.
Данный знак указывает на то, что несоблюдение требований может стать причиной
повреждения оборудования.
Данный знак указывает на полезную информацию.
ОПАСНО
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
ВАЖНЫЕ СВЕДЕНИЯ
ПРИМЕЧАНИЕ
!
!
!
!
A)
B)
C)
D)
E)
F)
G)
H)
J)
K)
L)
M)
45,7 cм
576 cм
237 cм to 275 cm
670,6 cм
901,7 cм
414 cм (в стандартной
комплектации)
454,6 cм (с опцией HS-18)
188 cм
214 cм (с опцией HS-18)
370,8 cм
358,1 cм
353,1 cм
289 - 304 cм
380 - 431 cм
Емкость*
Шнек (один, вертикальный)
Колеса
Ступицы
Размер вала
Вес (прибл.)
Механизм PTO
Размер шин
Вертикальная нагрузка на
сцепное устройство:
без груза
с грузом
Конструкция:
Кузов
Ходовая часть
Мост
Время разгрузки**
875 бушелей (кукуруза)
22,3 метрич. тонны (кукуруза)
23,82 метрич. тонны (пшеница)
диаметр 0,46 м
27x32, 10 болтов
10 болтов
диаметр 0,12 м
4 986,60 кг
1 000 об/мин
протектор R1, 30,5x32, 12 слоев
725,76 кг
1 769,04 кг
Сталь GA 11
трубки 203,2 x 101,6 x 7,9 мм
трубки 127,0 x 127,0 x 12,7 мм
2 мин. (прибл.)
Примечание. Технические характеристики могут быть изменены без
уведомления или каких-либо обязательств.
* Емкость определена для кукурузы сорта 2 натурной массой 25,4 кг при
влажности 15%.
** Время зависит от числа оборотов в минуту и влажности зерна.
