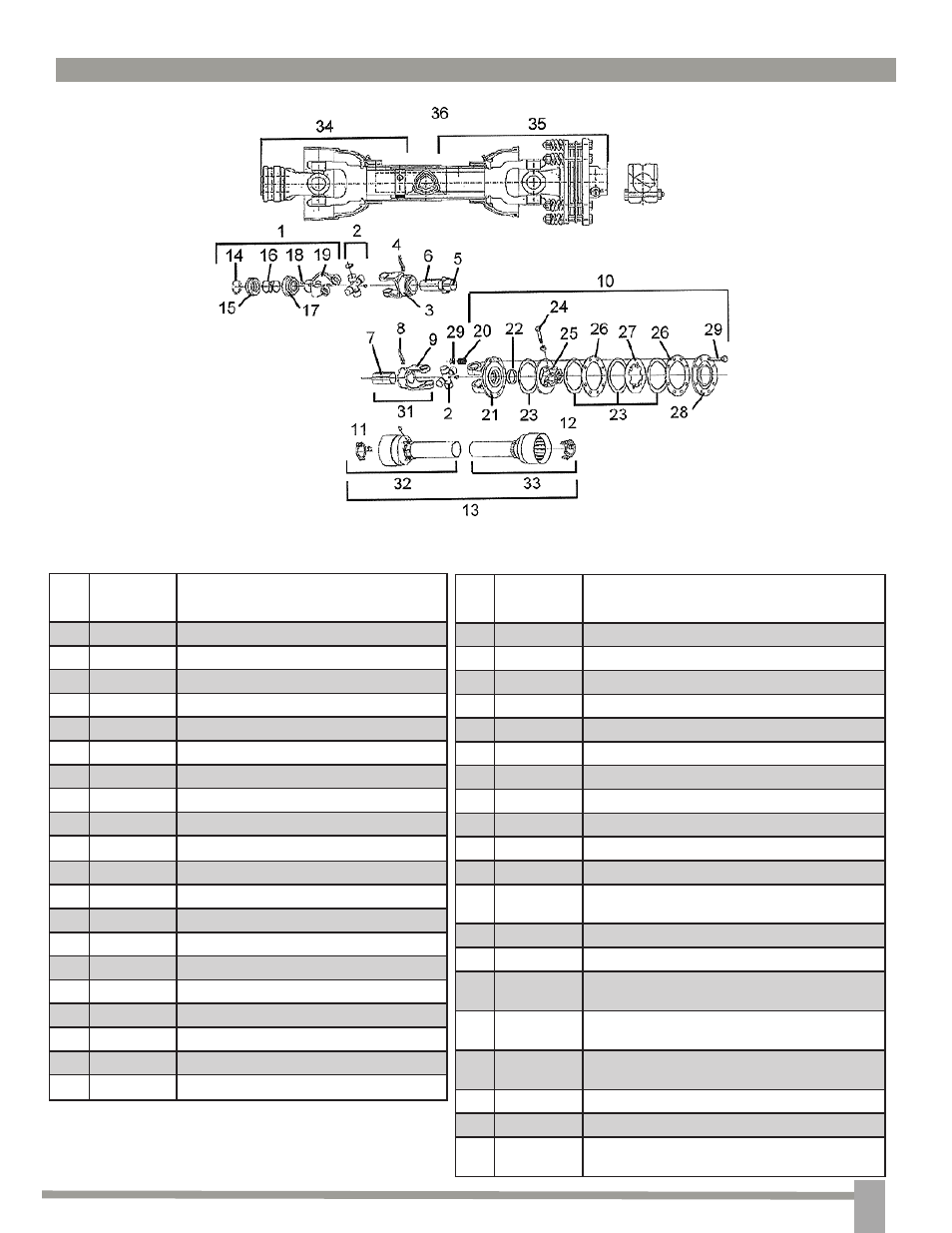

Вал механизма отбора мощности (PTO)
№ Номер
детали
Описание
1 JM0000264 Вилка в сборе (44,45 мм)
1 JM0000265 Вилка в сборе (35 мм)
2 JM0000266 Крестовая цапфа
3 JM0000267 Внешняя вилка
4 JM0000268 Цилиндрический штифт для внешней трубы
5 JM0000269 Втулка с пресс-масленкой
6 JM0000270 Внешняя труба в сборе
7 JM0000271 Внутренняя труба
8 JM0000272 Цилиндрический штифт для внутренней трубы
9 JM0000273 Внутренняя вилка
10 JM0000274 Фрикционная муфта в сборе
11 JM0000275 Крепежная обойма внешней трубы
12 JM0000276 Крепежная обойма внутренней трубы
13 JM0000277 Ограждение в сборе
14 JM0000278 Внешний С-образный фиксатор
15 JM0000279 Обойма скользящей втулки
16 JM0000280 Пружина
17 JM0000281 Неподвижная втулка
18 JM0000282 Шарик 15,9 мм
19 JM0000283 Вилка C15
№ Номер
детали
Описание
20 JM0000284 Пружина
21 JM0000285 Вилка с фланцем
22 JM0000286 Втулка
23 JM0000287 Промежуточное кольцо (НД: 152 мм, ВД: 89 мм)
24 JM0000288 Болт M12 x 1,25 x 65 с гайкой
25 JM0000289 Опора муфты F40
26 JM0000290 Внутренняя пластина
27 JM0000291 Промежуточная пластина
28 JM0000292 Прижимная пластина
29 JM0000293 Болт и гайка M10 x 100
30 JM0000294 Внешняя трубка с вилкой
31 JM0000295 Внутренняя трубка с вилкой и цилиндрическим
штифтом
32 JM0000296 Половина ограждения, внешняя
33 JM0000297 Половина ограждения, внутренняя
34 JM0000298 Передняя половина механизма отбора мощности
1 3/4 дюйма
34 JM0000299 Передняя половина механизма отбора мощности
1 3/8 дюйма
35 JM0000300 Задняя половина механизма отбора мощности с
фрикционной муфтой
36 JM0000301 Механизм отбора мощности 1 3/4 дюйма в сборе
36 JM0000302 Механизм отбора мощности 1 3/8 дюйма в сборе
37 JM0000303 Т-образная шпонка пластмассовой крепежной
обоймы
