26

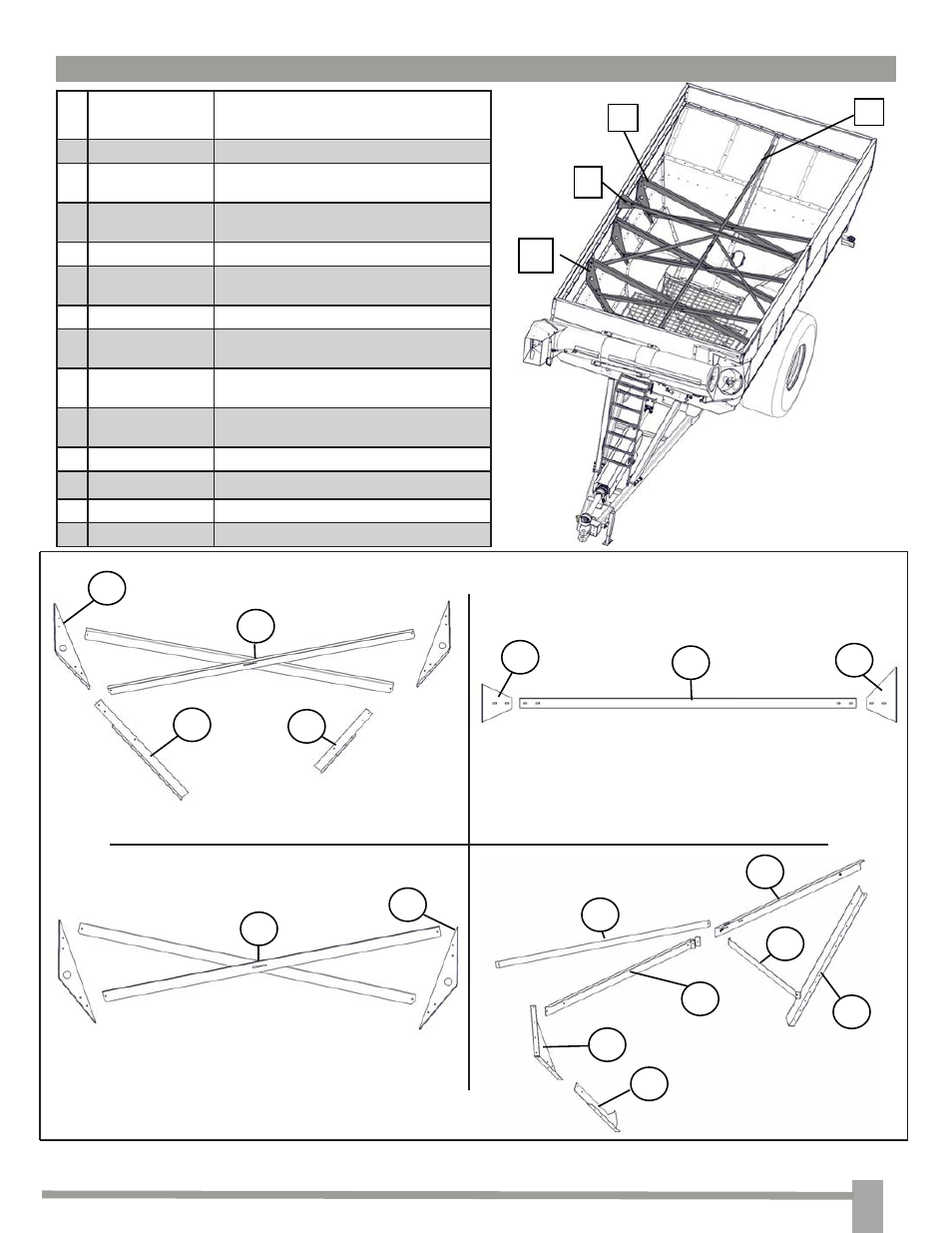

Внутренние стяжки бункера
A
B
D
C
11
1
7
13
2
2
1
8
9
4
3
10
11
6
5
12
A
B
C
D
№ Номер
детали
Описание
1
JM0002673
Крестовая стяжка 31-тонной конструкции
2
JM0002674
Боковая треугольная вставка 31-тонной
конструкции
3
JM0002675
Наклонная стяжка со стороны,
противоположной шнеку
4
JM0002676
Наклонная стяжка со стороны шнека
5
JM0002677
Стяжка обшивки низкого борта 31-тонной
конструкции
6
JM0002678
Стяжка для обшивки
7
JM0002679
Стяжка обшивки высокого борта 31-тонной
конструкции
8
JM0002680
Передняя наклонная стяжка 31-тонной
конструкции
9
JM0002681
Передняя треугольная вставка 31-тонной
конструкции
10 JM0002682
Продольная стяжка (внутренняя деталь)
11 JM0002684
Вспомогательная продольная стяжка
12 JM0002685
Продольная стяжка (внешняя деталь)
13 JM0002686
Задняя наклонная стяжка
