18

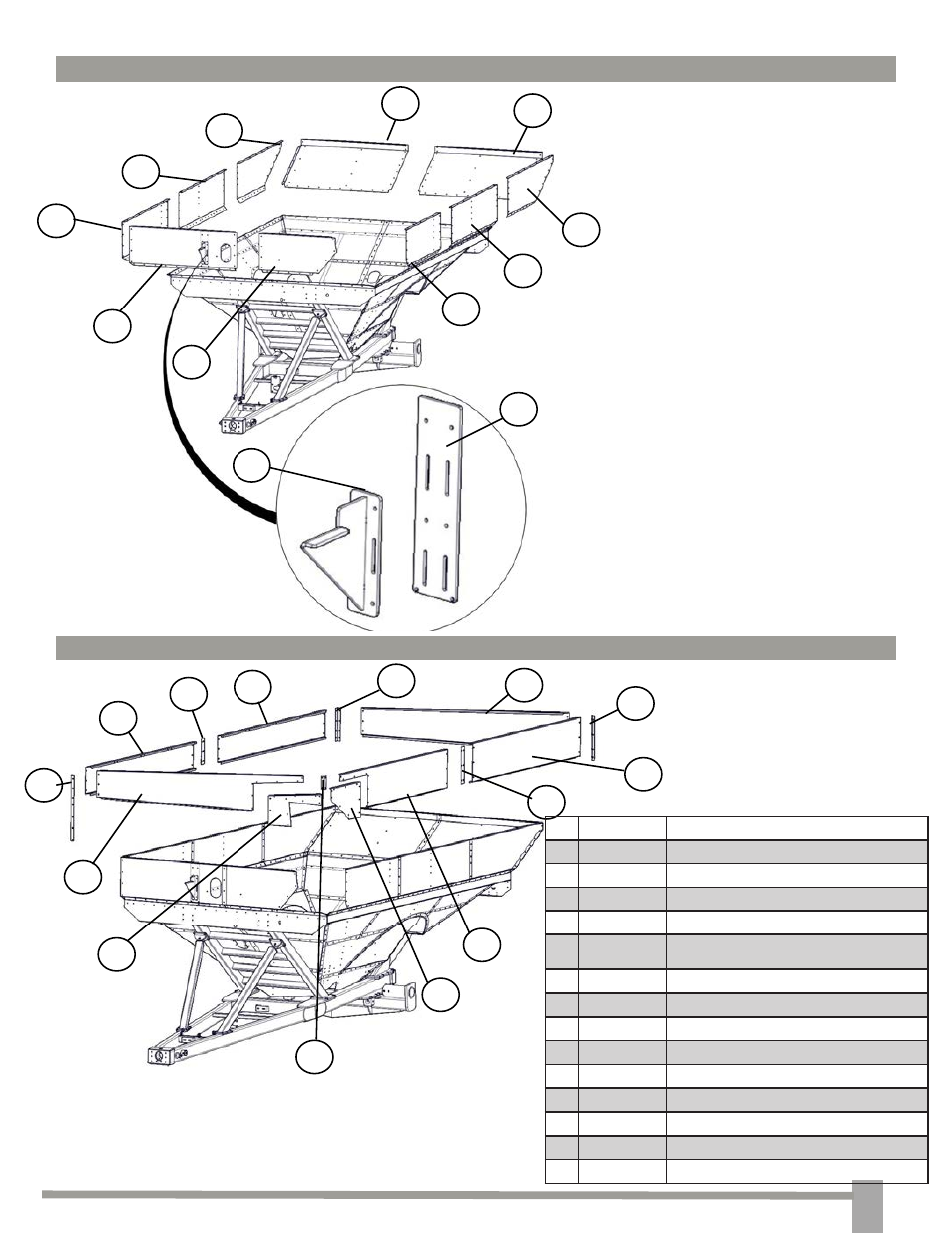

Зерновой бункер – верхние панели бункера
12
2
3
4
5
6
7
8
9
10
11
Зерновой бункер – обшивка бортов
6
5
4
3
2
1
14
13
12
11
10
8
9
7
№ Номер детали Описание
1 JM0002753 Верхняя передняя панель
2 JM0002751 Обшивка передней стенки
3 JM0002758 Уголок боковой обшивки, длина: 997 мм
4 JM0002760 Передняя панель обшивки низкого борта
5 JM0002687 Стыковая накладка обшивки низкого борта
со стороны, противоположной шнеку
6 JM0002762 Задняя панель обшивки низкого борта
7 JM0002759 Уголок боковой обшивки, длина: 505 мм
8 JM0002763 Обшивка задней стенки
9 JM0002756 Уголок боковой обшивки, длина: 676 мм
10 JM0002764 Задняя панель обшивки высокого борта
11 JM0002688 Стыковая накладка обшивки высокого борта
12 JM0002765 Передняя панель обшивки высокого борта
13 JM0002754 Малая передняя панель со стороны шнека
14 JM0002757 Уголок боковой обшивки, длина: 203 мм
