21

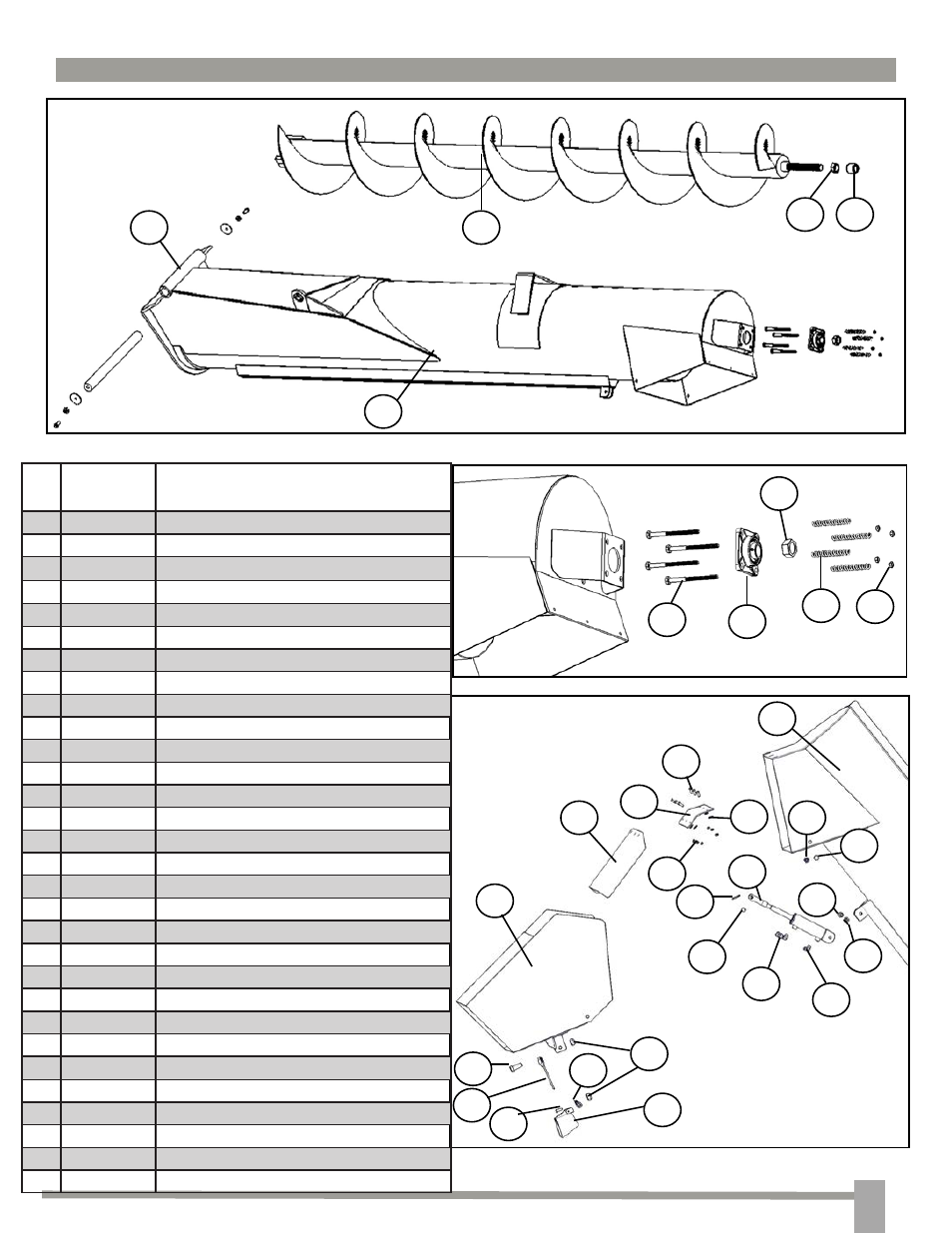

Узел верхнего шнека
№ Номер
детали
Описание
1 JM0000099 Сигнальная лампа верхнего шнека
2 JM0000100 Болт M10 x 20 мм с шестигранной головкой
3 JM0000101 Гайка стопорная M10 с нейлоновым вкладышем
4 JM0000102 Оплетка
5 JM0000103 Ртутный выключатель
6 JM0000104 Корпус горловины управления потоком
7 JM0000105 Дефлекторная пластина
8 JM0000106 Поворотный соединитель 6,35 мм
9 JM0000107 Наружное колено 6,35 мм
10 JM0000108 Штифт с головкой и отверстием под шплинт 12,7 x 38 мм
11 JM0000109 Шплинт
12 JM0000110 Гидроцилиндр со скобой
13 JM0000111 Болт M12 x 50 мм с шестигранной головкой
14 JM0000112 Гайка стопорная M12 с нейлоновым вкладышем
15 JM0000113 Болт M12 x 50 мм с шестигранной головкой
16 JM0000114 Гайка стопорная M12 с нейлоновым вкладышем
17 JM0000115 Гайка 8,8 M6
18 JM0000116 Шайба 8,8 M6
19 JM0000117 Корпус верхнего шнека
20 JM0000118 Петельная пластина
21 JM0000119 Болт 8,8 M6 x 20 мм
22 JM0000120 Болт 12,7 x 140 мм
23 JM0000121 Подшипник с фланцем 31,8 мм, 4 отверстия
24 JM0000122 Нажимная пружина
25 JM0000123 Гайка стандартная 12,7 мм
26 JM0000124 Гайка шестигранная 31,8 мм
27 JM0000125 Масленка Зерка
28 JM0000126 Верхняя секция шнека
29 JM0000127 Длинная проставка 31,8 мм
30 JM0000128 Длинная проставка 38 мм
23
2
24
3
25
4
26
5
27
6
28
7
29
8
30
9
1
15
16
17
18
19
20
21
22
10
11
12
13
14
2
19
