Приводной вал, Редуктор компоновки 130 градусов – Инструкция по эксплуатации J&M GC-31T Manual
Страница 29
27

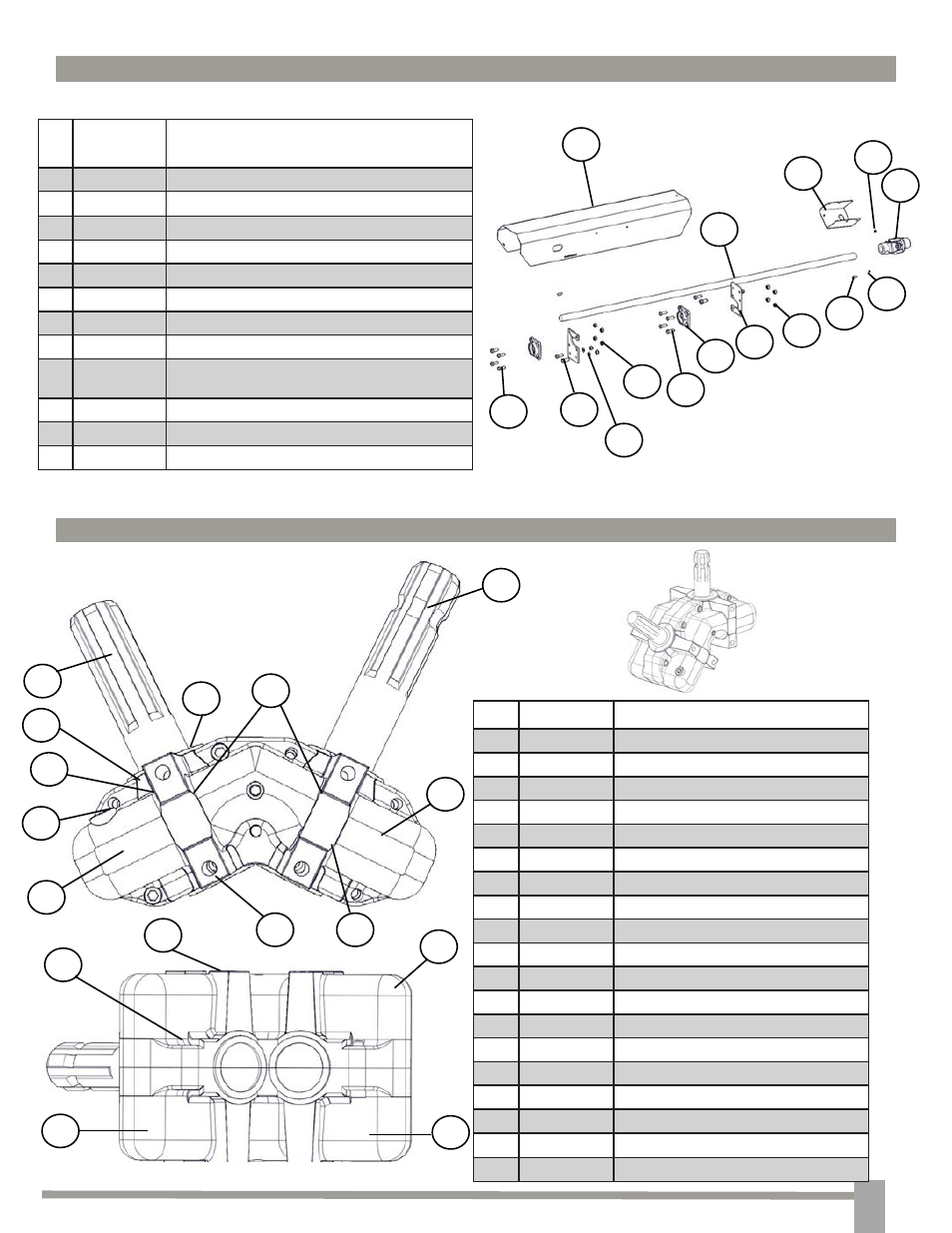

Приводной вал
№
Номер детали Описание
1
JM0000234
Верхняя половина, литье
2
JM0000235
Нижняя половина, литье
3
JM0000236
Входной вал 1 3/4 дюйма
4
JM0000237
Выходной вал 1 3/4 дюйма
5
JM0000238
18-зубая шестерня
6
JM0000239
29-зубая шестерня
7
JM0000240
Регулировочная прокладка вала
8
JM0000241
Наружное кольцо подшипника
9
JM0000242
Внутреннее кольцо подшипника
10
JM0000243
Наружное кольцо подшипника
11
JM0000244
Внутреннее кольцо подшипника
12
JM0000245
Уплотнение
13
JM0000246
Торцевая крышка
14
JM0000247
Болт
15
JM0000248
Пробка
16
JM0000249
Втулка
17
JM0000250
Пробка с сапуном
18
JM0000251
Пробка
19
JM0000252
Редуктор компоновки 130 градусов
№ Номер
детали
Описание
1
JM0000001
Болт 8,8 M16 x 45 мм
2
JM0000223
Гайка стопорная 8,8 M16
3
JM0000224
Шайба 16 мм нейлоновая, плоская
4
JM0000225
Фланцевый подшипник 1 3/4 дюйма, 4 отверстия
5
JM0000226
Шпонка полукруглая 9,5 x 38 мм
6
JM0000227
Опорная пластина приводного вала
7
JM0000228
Приводной вал, диаметр: 44,45 мм, длина: 3 810 мм
8
JM0000229
Установочный винт 9,5 x 12,7 мм
9
JM0000230
Карданный шарнир с болтом 15,8 x 76 мм и
стопорной гайкой, кат. 5
10 JM0000231
Установочный винт 12,7-20 x 12,7 мм
11 JM0000232
Щиток карданного шарнира
12 JM0000233
Ограждение приводного вала
Редуктор компоновки 130 градусов
12
4
5
10
3
6
2
7
8
11
9
1
1
1
2
2
5
3
4
1
6
8/9
7
10
11
13
12
14
15
17
18
