36

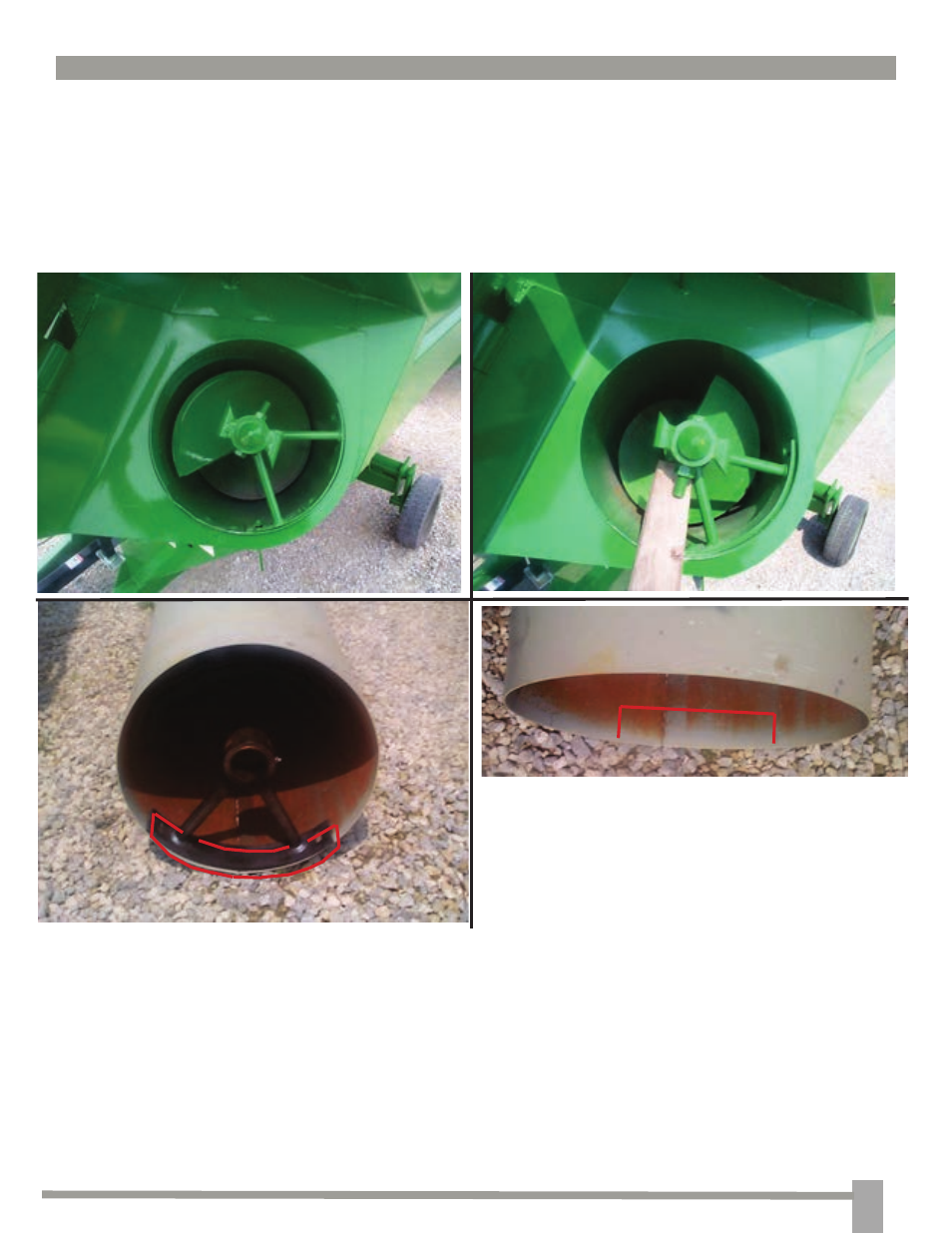

Установка вкладыша трубы нижнего шнека
1. Снимите нижний шнек. Шнек не прикреплен к выходному валу редуктора и никак им не удерживается.
Всем своим весом шнек опирается на указанный выходной вал.
- Рекомендуется вытянуть шнек из указанного вала, вывернув 2 болта в наварной втулке подвески шнека
(имеется в виду кронштейн в верхней части шнека).
- Поместите конец шеста сечением 4 x 4 или подобного ему приспособления под резьбовой конец болта собачки
привода и, используя внешний край трубы шнека в качестве упора, приподнимите шнек и высвободите его из
приводного вала редуктора.
2. Вырежьте во вкладыше небольшой сектор, чтобы прикрепить наварную втулку подвески шнека к трубе болтами.
Если этого не сделать, то шнек в трубе не будет центрирован.
3. Поместите вкладыш внутрь трубы.
4. Срежьте или сточите удерживающие вкладыш сварные швы, чтобы тот расширился до размеров трубы.
5. Ровно расположите вкладыш примерно в 12,7 мм от края.
6. Приварите верх и низ вкладыша к трубе. Нанесите по сварному шву 12,7 мм через каждые 150-200 мм.
Убедитесь, что вкладыш соответствует трубе по размеру по всей длине. Если это не так, то подожмите его к трубе
и приварите. Для удобства нанесения сварного шва рекомендуется установить вкладыш в продольное положение.
Если этого не сделать, то шнек в трубе не будет центрирован.
Измерьте подвеску шнека и сделайте
необходимый вырез.
Сделайте по вырезу допуск в 6,4 мм с
каждой стороны.
