Инструкция по эксплуатации J&M GC-31T Manual
Страница 24
22

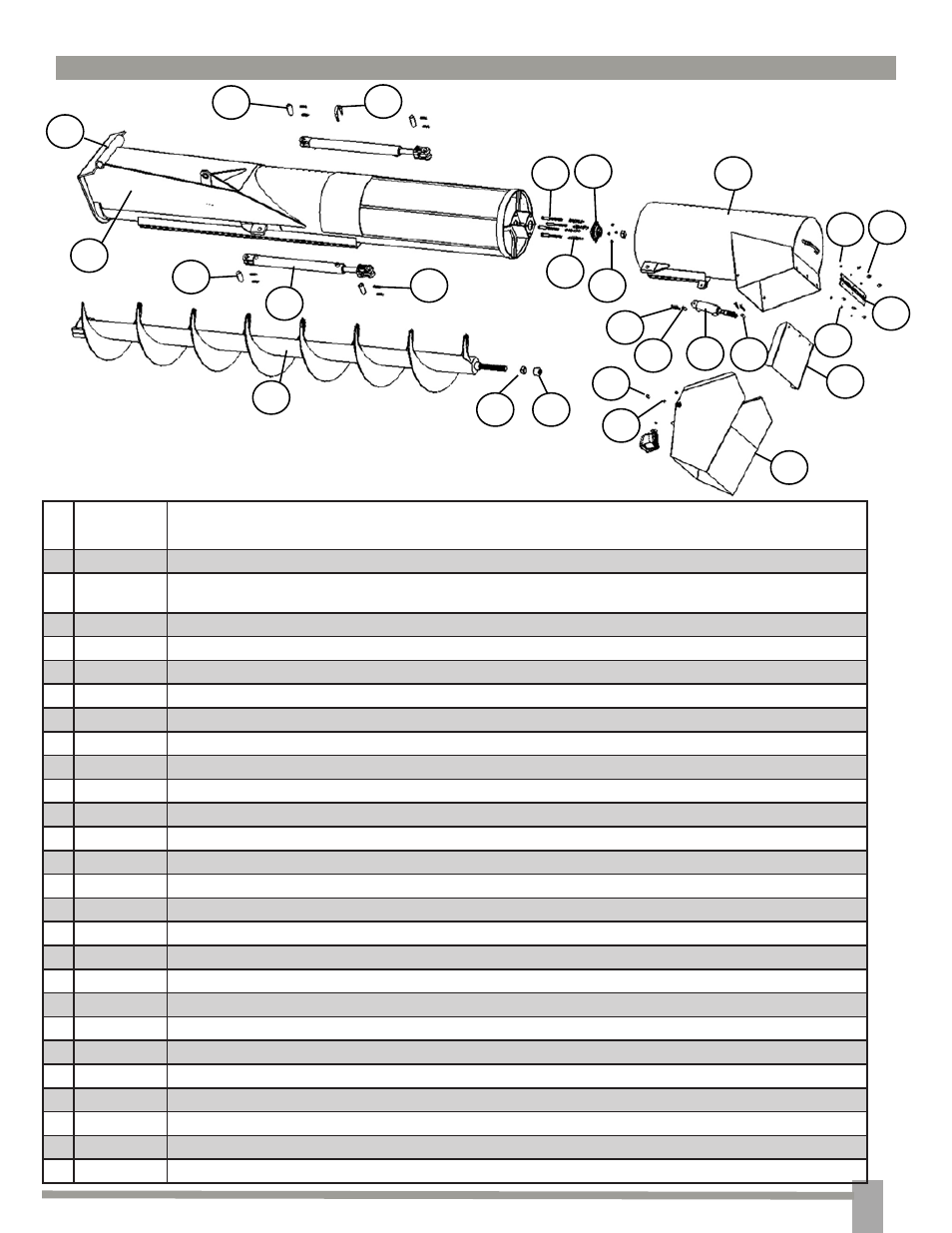

Выдвижной верхний шнек с гидравлическим управлением, труба и горловина управления потоком
23
2
24
3
25
4
26
5
6
7
8
9
1
15
16
17
18
19
20
21
22
10
11
12
14
13
10
№ Номер
детали
Описание
1
JM0000129
Корпус верхнего шнека, нижняя часть (для опционального выдвижного шнека с гидравлическим управлением)
2
JM0000130
18-дюймовая верхняя секция шнека, приваренная к трубе 114,3 мм (для опционального выдвижного шнека с гидравлическим
управлением)
3
JM0000128
Длинная проставка 38 мм
4
JM0000127
Гайка шестигранная 31,8 мм
5
JM0000121
Подшипник с фланцем 31,8 мм, 4 отверстия
6
JM0000120
Болт 12,7 x 140 мм
7
JM0000122
Нажимная пружина
8
JM0000123
Гайка стандартная 12,7 мм
9
JM0000137
Гидроцилиндр 50,8 x 609,6 мм
10 JM0000138
Штифт 25,4 x 102 мм
11 JM0000139
Цилиндрический штифт
12 JM0000140
U-образный болт 63,5 x 121 мм с шайбой и стопорной гайкой 9,5 мм
13 JM0000141
Корпус верхнего шнека, верхняя часть (для опционального выдвижного шнека с гидравлическим управлением)
14 JM0000142
Корпус горловины управления потоком, 18 дюймов (для опционального выдвижного шнека с гидравлическим управлением)
15 JM0000143
Петля 457 мм
16 JM0000144
Дефлекторная пластина, 18 дюймов (для опционального выдвижного шнека с гидравлическим управлением)
17 JM0000110
Гидроцилиндр со скобой
18 JM0000108
Штифт с головкой и отверстием под шплинт 12,7 x 38 мм
19 JM0000119
Болт 8,8 M6 x 20 мм
20 JM0000115
Стопорная гайка 8,8 M6 с нейлоновым вкладышем
21 JM0000115
Болт 8,8 M12 x 50 мм
22 JM0000112
Гайка 8,8 M12
23 JM0000111
Болт 8,8 M12 x 50 мм
24 JM0000100
Болт M10 x 20 мм с шестигранной головкой
25 JM0000101
Гайка стопорная M10 с нейлоновым вкладышем
26 JM0000125
Масленка Зерка
