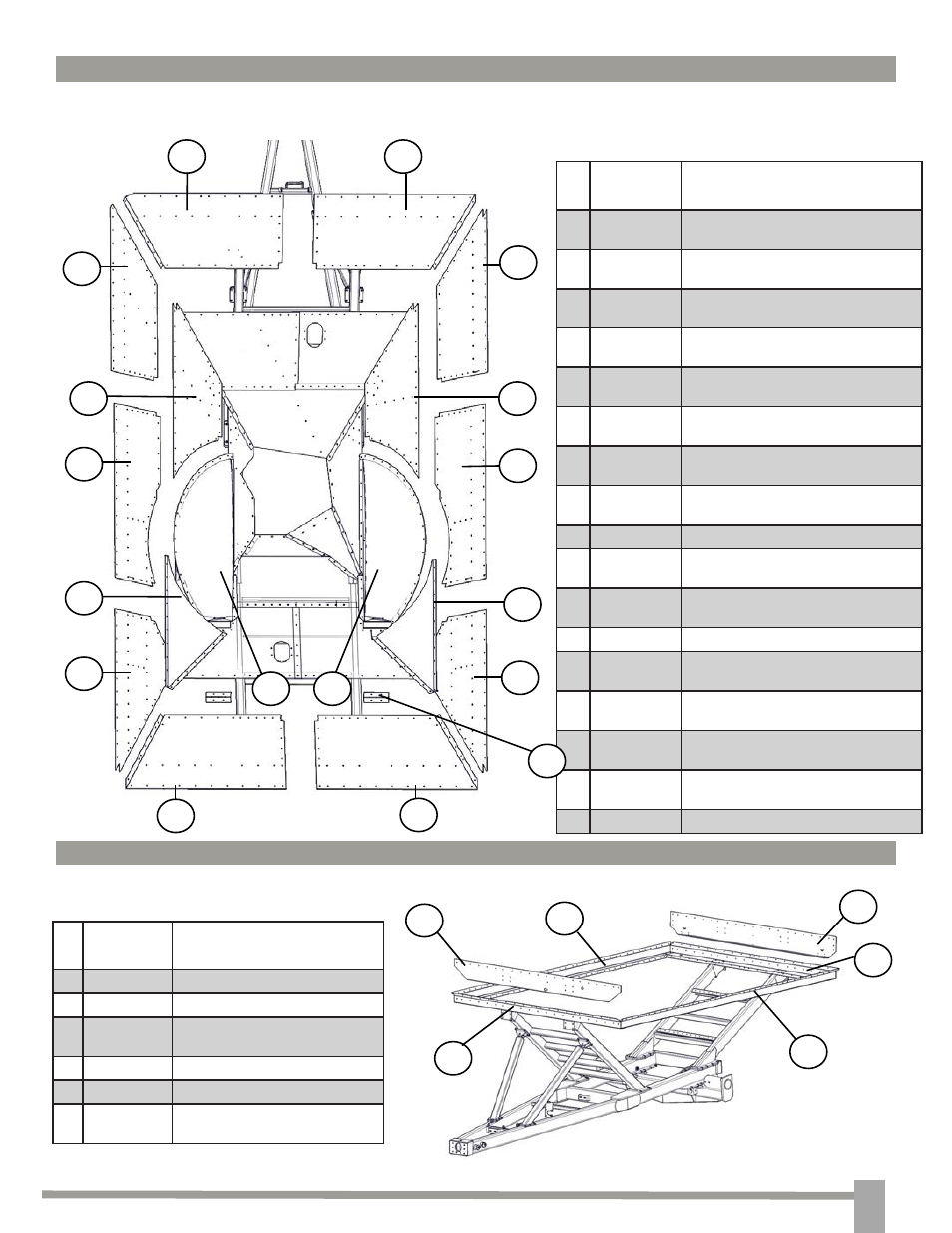

Зерновой бункер – средние панели бункера
16
1
2
3
4
5
11
12
13
15
14
7
10
9
8
№ Номер
детали
Описание
1
JM0000387
Средняя передняя верхняя панель со
стороны, противоположной шнеку
2
JM0000388
Средняя передняя верхняя панель со
стороны, противоположной шнеку
3
JM0000389
Средняя передняя нижняя панель со
стороны, противоположной шнеку
4
JM0000390
Средняя центральная верхняя панель со
стороны, противоположной шнеку
5
JM0000391
Задняя наклонная панель со стороны,
противоположной шнеку
6
JM0000392
Средняя задняя верхняя панель со стороны,
противоположной шнеку
7
JM0000393
Средняя верхняя задняя панель со стороны,
противоположной шнеку
8
JM0000394
Колесная ниша со стороны,
противоположной шнеку
9
JM0000395
Колесная ниша со стороны шнека
10 JM0000396
Средняя верхняя задняя панель со стороны
шнека
11 JM0000397
Средняя задняя верхняя панель со стороны
шнека
12 JM0000398
Задняя наклонная панель со стороны шнека
13 JM0000399
Средняя центральная верхняя панель со
стороны шнека
14 JM0000400
Средняя передняя нижняя панель со
стороны шнека
15 JM0000401
Средняя передняя верхняя панель со
стороны шнека
16 JM0000402
Передняя средняя верхняя панель со
стороны шнека
17 JM0002891
Уголки колесных ниш
Зерновой бункер – направляющие
4
3
5
6
1
№ Номер
детали
Описание
1
JM0000403
Передняя направляющая
2
JM0000404
Передняя стяжка панели
3
JM0000405
Направляющая со стороны,
противоположной шнеку (OAS)
4
JM0000406
Задняя стяжка панели
5
JM0000407
Задняя направляющая
6
JM0000408
Направляющая со стороны
шнека (AS)
