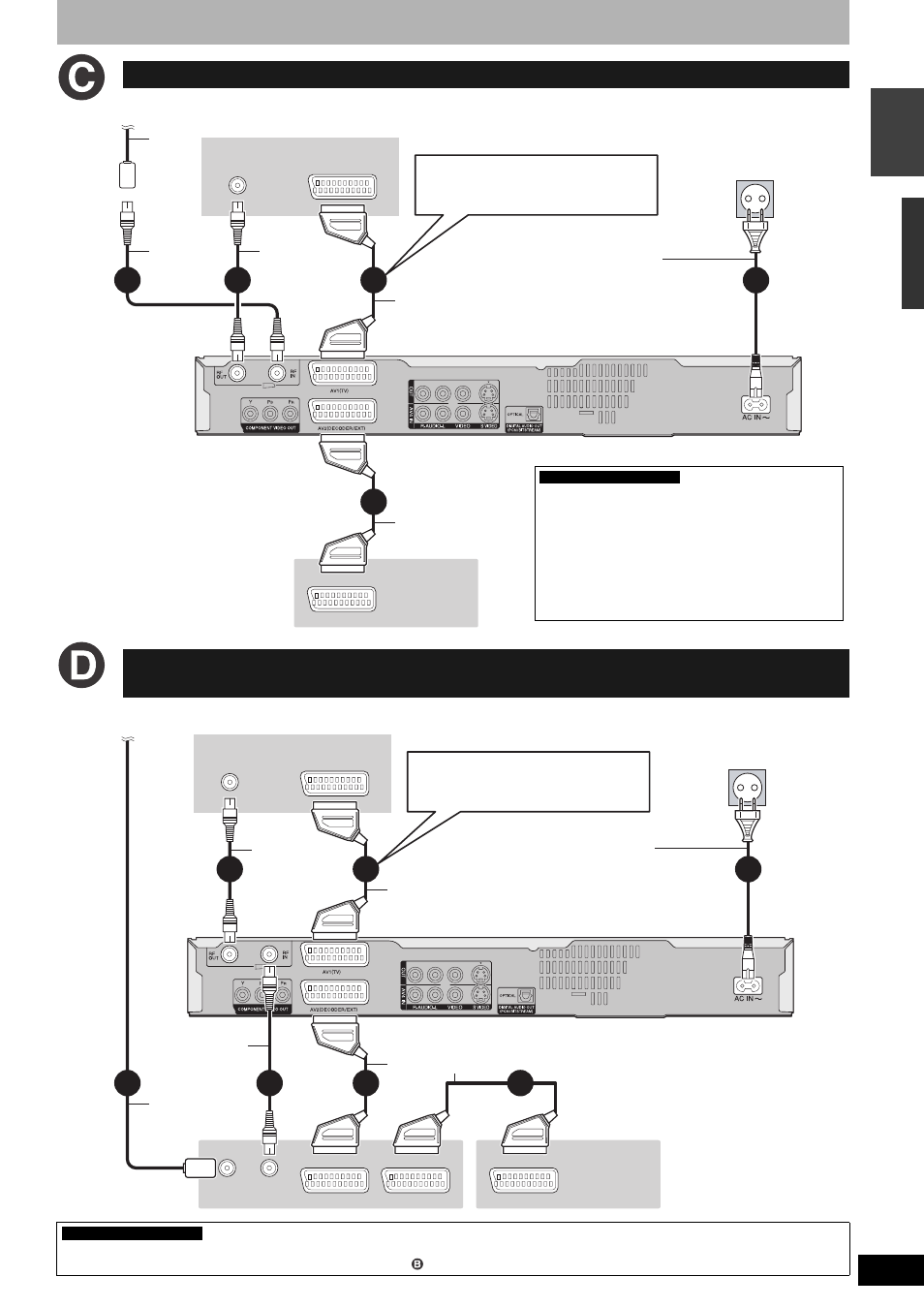

Подключение телевизора и цифрового/спутникового ресивера или декодера
Подключение телевизора и видеомагнитофона, цифрового/спутникового
ресивера или декодера
AV OUT
VHF/UHF
RF IN
AV IN
4
1
5
3
2
Тыльная панель телевизора
Тыльная панель
21-штекерный кабель
СКАРТ полного
соединения
Высокочастотный
коаксиальный кабель
(прилагается)
К антенне
Кабель
антенны
В сетевую розетку
(220 до 240 В пер. тока, 50 Гц)
Сетевой шнур
(прилагается)
Подключите только после
подключения всех
остальных кабелей.
Подключение не через
21-штекерные гнезда СКАРТ
(
➔ стр. 10)
Высокочастотный
коаксиальный
кабель
(прилагается)
Настройки “Ввод AV2” и “Соединение AV2” в меню
Нач. наст. (
➔ стр. 41)
Чтобы посмотреть другую программу,
записываемую во время просмотра
декодированной телепередачи
Нажмите кнопки [0] + [ENTER]. (На дисплее
аппарата отобразится индикатор “DVD”.) Для
отмены нажмите еще раз. (На дисплее аппарата
отобразится индикатор “TV”.)
Необходимые настройки
21-штекерный
кабель СКАРТ
Тыльная панель
цифрового/спутникового
ресивера или декодера
VHF/UHF
RF IN
AV IN
VHF/UHF
RF OUT
RF IN
AV OUT
AV IN
AV OUT
4
1
6
3
5
7
2
Тыльная панель телевизора
Тыльная панель данного аппарата
Тыльная панель
видеомагнитофона
К антенне
Тыльная панель
цифрового/спутникового
ресивера или декодера
21-штекерный кабель
СКАРТ полного
соединения
Высокочастотный
коаксиальный
кабель
(прилагается)
В сетевую розетку
(220 до 240 В пер. тока, 50 Гц)
Сетевой шнур
(прилагается)
Подключите только после
подключения всех
остальных кабелей.
Подключение не через
21-штекерные гнезда СКАРТ
(
➔ стр. 10)
Кабель
антенны
21-штекерный
кабель СКАРТ
Высокочастотный
коаксиальный кабель
(прилагается)
Настройки “Ввод AV2” и “Соединение AV2” в меню Нач. наст. (
➔ стр. 41)
Подключайте аппарат к телевизору напрямую (
➔ стр. 8, ).
Необходимые настройки
