Страница 10: Подключение стереофонического усилителя
RQT8322
10
10
ЭТАП 1 Подключение
При использовании выхода S VIDEO OUT изображение будет
более естественным, чем при использовании выхода VIDEO
OUT. (Конечный результат зависит от телевизора.)
При использовании выхода S VIDEO изображение будет более
естественным, чем при использовании выхода VIDEO.
(Конечный результат зависит от телевизора.)
Гнезда COMPONENT VIDEO OUT могут использоваться для вывода
как чересстрочного, так и строчного сигнала (
➔ стр. 50), и позволяют
получить более четкое изображение, чем через выход S VIDEO OUT.
• Соедините гнезда одинакового цвета.
Использование телевизора ЭЛТ (с электроннолучевой трубкой)
Используйте компонентный выход и выключите строчный
сигнал “Выкл.” (Заводская настройка,
➔ стр. 40), даже если
телевизор поддерживает строчную развертку, поскольку
строчный сигнал может вызвать мерцание изображения на
экране. Также это относится к мультисистемным телевизорам,
работающим в режиме PAL.
■ Подключение усилителя с цифровым входом
• Наслаждайтесь многоканальным окружающим звуком DVD-Video,
подключив усилитель с декодерами Dolby Digital, DTS и MPEG.
“Цифровой аудиовыход” в меню Нач. наст. (
➔ стр. 40)
• Перед покупкой цифрового оптического аудиокабеля,
проверьте форму гнезд соединяемой аппаратуры.
• Нельзя использовать декодеры DTS Digital Surround,
несовместимые с DVD.
• Если использовать такое подключение, при воспроизведении
DVD-Audio будет выводиться 2-канальный звук.
■ Подключение стереофонического усилителя

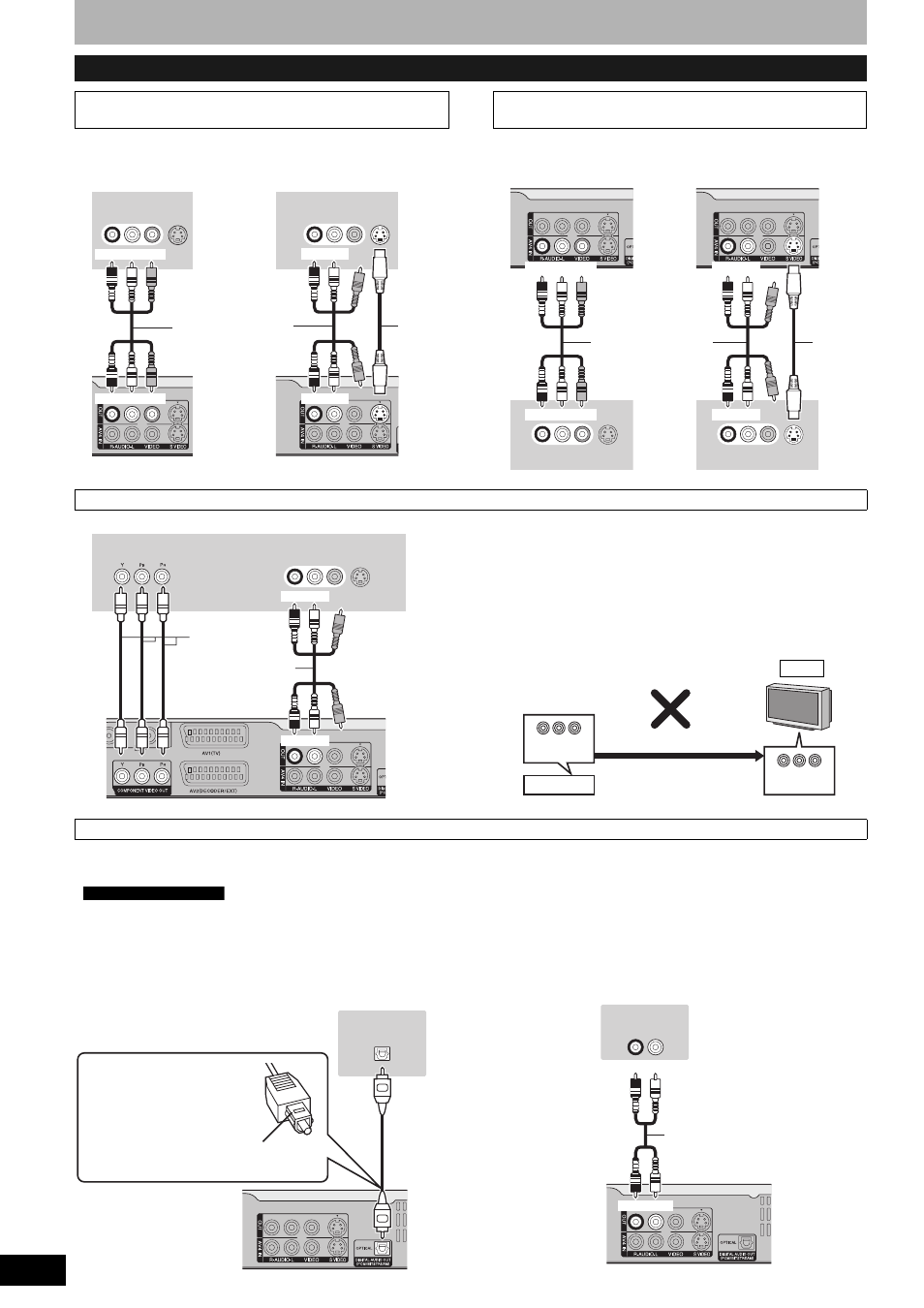

Другие схемы подключения
Подключение телевизора с разъемами
AUDIO/VIDEO или S VIDEO
AUDIO IN
R L
VIDEO
IN
S VIDEO
IN
AUDIO IN
R L
VIDEO
IN
S VIDEO
IN
Тыльная панель телевизора
Тыльная панель телевизора
Красный Белый Желтый
Красный Белый Желтый
Аудио-видео кабель
(прилагается)
Тыльная панель данного аппарата Тыльная панель данного аппарата
Красный Белый
Красный Белый
Кабель
S-Video
Подключение видеомагнитофона с разъемами
AUDIO/VIDEO или S VIDEO
AUDIO OUT
R L
VIDEO
OUT
S VIDEO
OUT
AUDIO OUT
R L
VIDEO
OUT
S VIDEO
OUT
Тыльная панель данного аппарата
Аудио-видео кабель
(прилагается)
Тыльная панель видеомагнитофона
Тыльная панель данного аппарата
Кабель
S-Video
Тыльная панель видеомагнитофона
Красный Белый Желтый
Красный Белый Желтый
Красный Белый
Красный Белый
Подключение телевизора с входом COMPONENT VIDEO
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Тыльная панель телевизора
Аудио-видео
кабель
(прилагается)
Видеокабель
Тыльная панель данного аппарата
Красный Белый
Красный Белый
COMPONENT
VIDEO OUT
COMPONENT
VIDEO IN
Данный аппарат
Строчный выходной сигнал
ЭЛТ
Подключение усилителя или системного компонента
Необходимые настройки
OPTICAL IN
Оптический цифровой
аудиокабель
Предохраняйте этот кабель
от резких изгибов.
Вставьте до конца, данной
стороной вверх.
Тыльная панель данного аппарата
Тыльная панель усилителя
AUDIO IN
R L
Тыльная панель усилителя
Тыльная панель данного аппарата
Аудиокабель
Красный Белый
Красн Белы
