КРОК 1 Підключення
• Вимкніть усе обладнання перед підключенням та ознайомтесь із відповідними інструкціями з експлуатації.
• Виберіть спосіб підключення, який вам підходить, із A-D. Інші способи, не вказані нижче, обговоріть зі своїм дилером.
Обов’язково використовуйте радіочастотні коаксіальні кабелі, що є у комплекті
Використовуйте пару радіочастотних коаксіальних кабелів тільки тоді, коли підключаєтеся до апарату через термінали RF IN та RF
OUT. При використанні інших кабелів на екрані телевізора можуть з’являтися смуги і перешкоди.
Використання 21-пінового кабелю Scart повного з’єднання
• Можна використовувати велику кількість функцій Q Link, підключивши апарат до телевізора, сумісного з Q Link ( ➔ стор. 38).
• Можна отримати високоякісне зображення, підключивши апарат до телевізора, сумісного з RGB ( ➔ стор. 50).
“Вывод AV1” у меню Нач. наст. ( ➔ стор. 40)

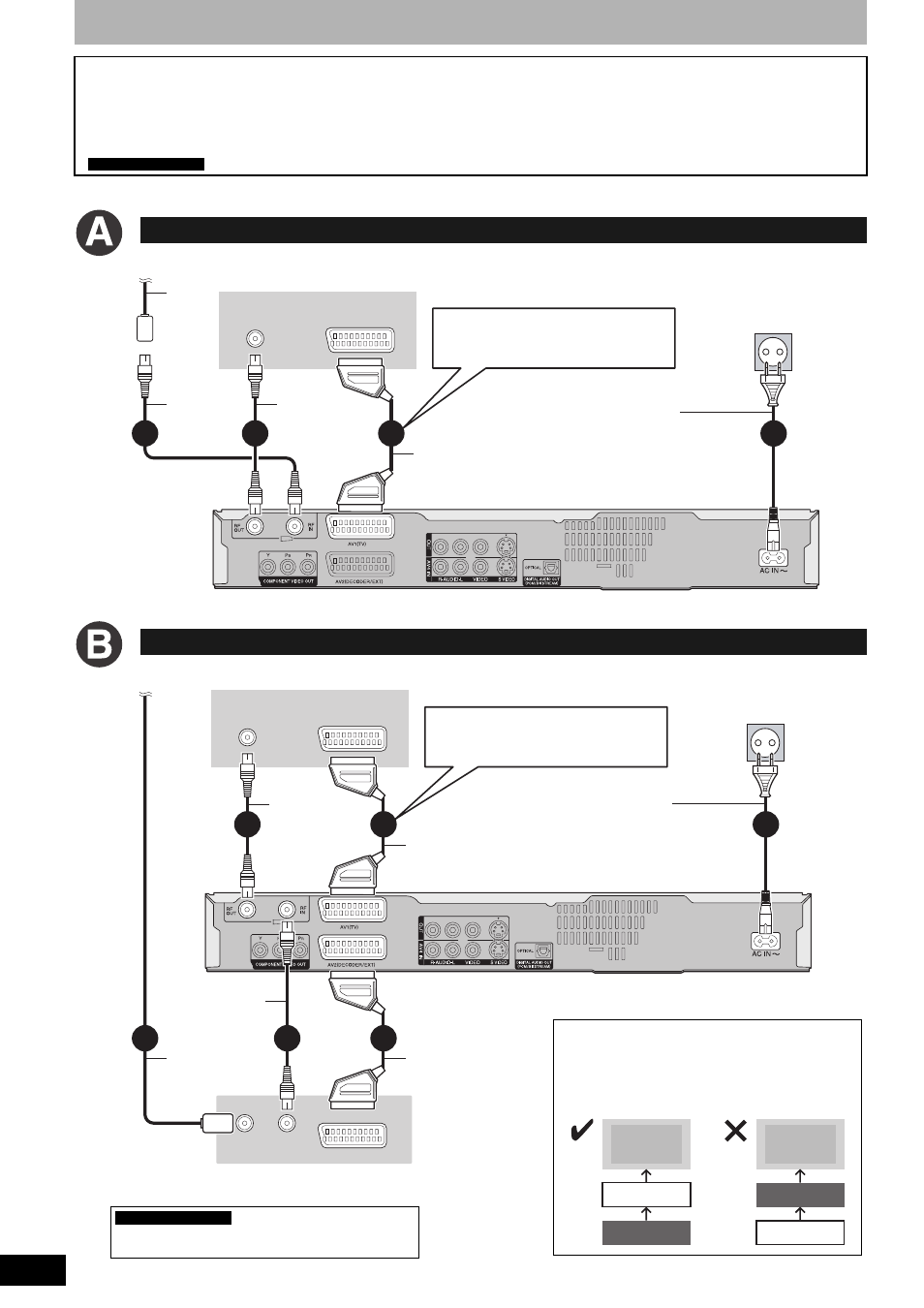

Підключення телевізора
Підключення телевізора і відеомагнітофона
Необхідні настройки
VHF/UHF
RF IN AV IN
4 1 3 2
Задня панель телевізора
Задня панель апарату
21-піновий кабель
Scart повного
з’єднання
Радіочастотний
коаксіальний
кабель
(додано)
До антени
Кабель
антени
До розетки змінного струму
(змінний струм 220 до 240 В, 50 Гц)
Шнур живлення
(додано)
Підключіть тільки після
виконання усіх інших
підключень.
Підключення до іншого
терміналу, ніж 21-піновий
термінал Scart ( ➔ стор. 10)
Радіочастотний
коаксіальний
кабель
(додано)
VHF/UHF
RF IN AV IN
VHF/UHF RF OUT
RF IN
AV OUT
1
5
3
4 6
2
Задня панель телевізора
Задня панель апарату
Задня панель відеомагнітофона
До антени
Кабель
антени 21-піновий
кабель Scart
Радіочастотний
коаксіальний кабель
(додано) Підключіть апарат безпосередньо до телевізора
Відеосигнали, які надходять через
відеомагнітофон, підпадуть під вплив систем
захисту авторських прав, що призведе до
неправильного відображення картинки на
телевізорі.
Телевізор
Даний апарат
Відеомагнітофон
Телевізор
Відеомагнітофон
Даний апарат
21-піновий кабель
Scart повного
з’єднання
Радіочастотний
коаксіальний
кабель
(додано)
До розетки змінного струму
(змінний струм 220 до 240 В, 50 Гц)
Шнур живлення
(додано)
Підключіть тільки після
виконання усіх інших
підключень.
Підключення до іншого
терміналу, ніж 21-піновий
термінал Scart ( ➔ стор. 10)
Настройки “Ввод AV2” та “Соединение AV2” у меню
Нач. наст. (
➔ стор. 41)
Необхідні настройки
