RQT8322
10
КРОК 1 Підключення
Термінал S VIDEO OUT дозволяє отримати чіткіше зображення, ніж
термінал VIDEO OUT. (Фактичні результати залежать від телевізора.)
Термінал S VIDEO дозволяє отримати чіткіше зображення, ніж
термінал VIDEO. (Фактичні результати залежать від телевізора.)
COMPONENT VIDEO OUT термінали можна використовувати
для почергового або поступового виводу (
➔ стор. 50), що
дозволяє отримати чистіше зображення, ніж при використанні
термінала S VIDEO OUT.
• Підключайте до терміналів того ж кольору.
Якщо у вас телевізор із електронно-променевою трубкою
Використовуйте компонентний вихід з поступовим виводом
“Выкл.” (заводські параметри,
➔ стор. 40), навіть коли телевізор
підтримує поступову розгортку, оскільки поступовий вихід може
спричинити мерехтіння зображення. Це саме стосується
багатосистемного телебачення з використанням режиму PAL.
■ Підключення підсилювача із цифровим
вхідним терміналом
• Щоб отримати багатоканальний об’ємний звук DVD-Video,
підключіть підсилювач з декодерами Dolby Digital, DTS та MPEG.
“Цифровой аудиовыход” у меню Нач. наст. (
➔ стор. 40)
• Перед тим, як купити оптичний цифровий аудіокабель,
перевірте форму терміналу підключеного обладнання.
• Ви не можете використовувати декодери DTS Digital Surround,
які не підходять до DVD.
• Навіть при використанні даного підключення вихід при
відтворенні DVD-Audio буде 2-канальним.
■ Підключення стереопідсилювача

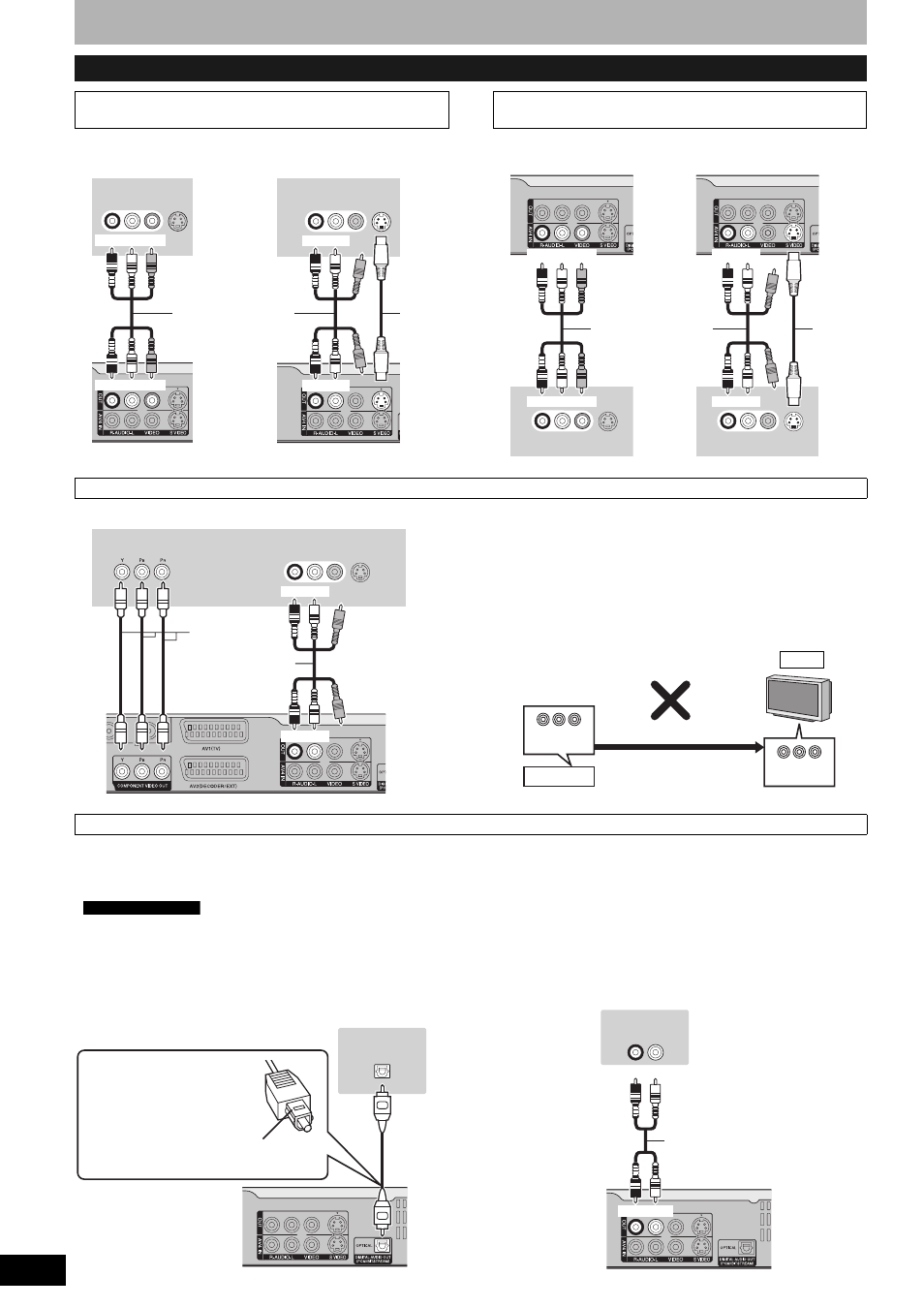

Інші підключення
Підключення телевізора з терміналами
AUDIO/VIDEO або S VIDEO
AUDIO IN
R L
VIDEO
IN
S VIDEO
IN
AUDIO IN
R L
VIDEO
IN
S VIDEO
IN
Задня панель телевізора
Задня панель телевізора
Червоний Білий Жовтий
Червоний Білий Жовтий
Аудіо/відеокабель
(додано)
Задня панель апарату
Задня панель апарату
Кабель
S video
Червоний Білий
Червоний Білий
Підключення відеомагнітофона з терміналами
AUDIO/VIDEO або S VIDEO
AUDIO OUT
R L
VIDEO
OUT
S VIDEO
OUT
AUDIO OUT
R L
VIDEO
OUT
S VIDEO
OUT
Задня панель апарату
Аудіо/відеокабель
(додано)
Задня панель відеомагнітофона
Кабель
S video
Задня панель апарату
Червоний Білий Жовтий
Червоний Білий Жовтий
Червоний Білий
Червоний Білий
Задня панель відеомагнітофона
Підключення телевізора з терміналами COMPONENT VIDEO
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Задня панель телевізора
Аудіо/відеокабель
(додано)
Відеокабель
Задня панель апарату
Червоний Білий
Червоний Білий
COMPONENT
VIDEO OUT
COMPONENT
VIDEO IN
Даний апарат
Поступовий вихід
ЕПТ
Підключення підсилювача або системного компонента
Необхідні настройки
OPTICAL IN
Оптичний цифровий
аудіокабель
Не згинайте надто
різко даний кабель.
Вставляйте повністю цією
стороною вгору.
Задня панель апарату
Задня панель підсилювача
AUDIO IN
R L
Задня панель підсилювача
Задня панель апарату
Аудіокабель
Червоний Білий
Червоний Білий
