После изменения параметров, если сессия идет по сервисному IP
адресу необходимо выполнить команду

reboot и затем вернуть DIP №1 в

положение

OFF, в соответствии с таблицей 4.3.3. Изменения вступят в

силу после перезагрузки.
Разъем аварийной сигнализации расположен на лицевой панели модуля
QBM-S4-NMS (NM02), позволяет подключить световое табло или звуковую
сигнализацию и выводить два типа аварий:
- срочные аварии;
- не срочные аварии.

4.3. МОДУЛИ DXC И АГРЕГАЦИИ STM-1, STM-4 - QBM-S4-OX01 и QBM-S4-
OX04, QBM-S4-EX01

QBM-S4-OX01 и QBM-S4-OX04 представляют собой модули матрицы DXC
совмещённой с портами OLT уровня STM-1 и STM-4 соответственно.
Модули предназначены для агрегации, кроссовой коммутации как
трибутарных потоков, так и для проходной коммутации. Данные модули
позволяют брать синхронизацию со стыков STM-1 и STM-4. Каждый
мультиплексор QBM-7400 1U позволяет использовать 1 модуль QBM-S4-
OX01 или QBM-S4-OX04 (слот X1). Модули QBM-S4-OX01 и QBM-S4-OX04
имеют по 2 OLT порта, могут быть использованы для подключения
мультиплексора в качестве терминального (TM) к базовой сети или в
топологии «цепь», «кольцо» в качестве мультиплексоров ввода-вывода
(ADM).

Модули

поддерживают

работу

с

различными

виртуальными

контейнерами - VC12, VC3, VC4, а так же поддерживают различные
схемы размещения контейнеров. Модули QBM-S4-OX01 и QBM-S4-EX01
поддерживает агрегатный стык STM-1, QBM-S4-OX04 – агрегатный стык
STM-4.






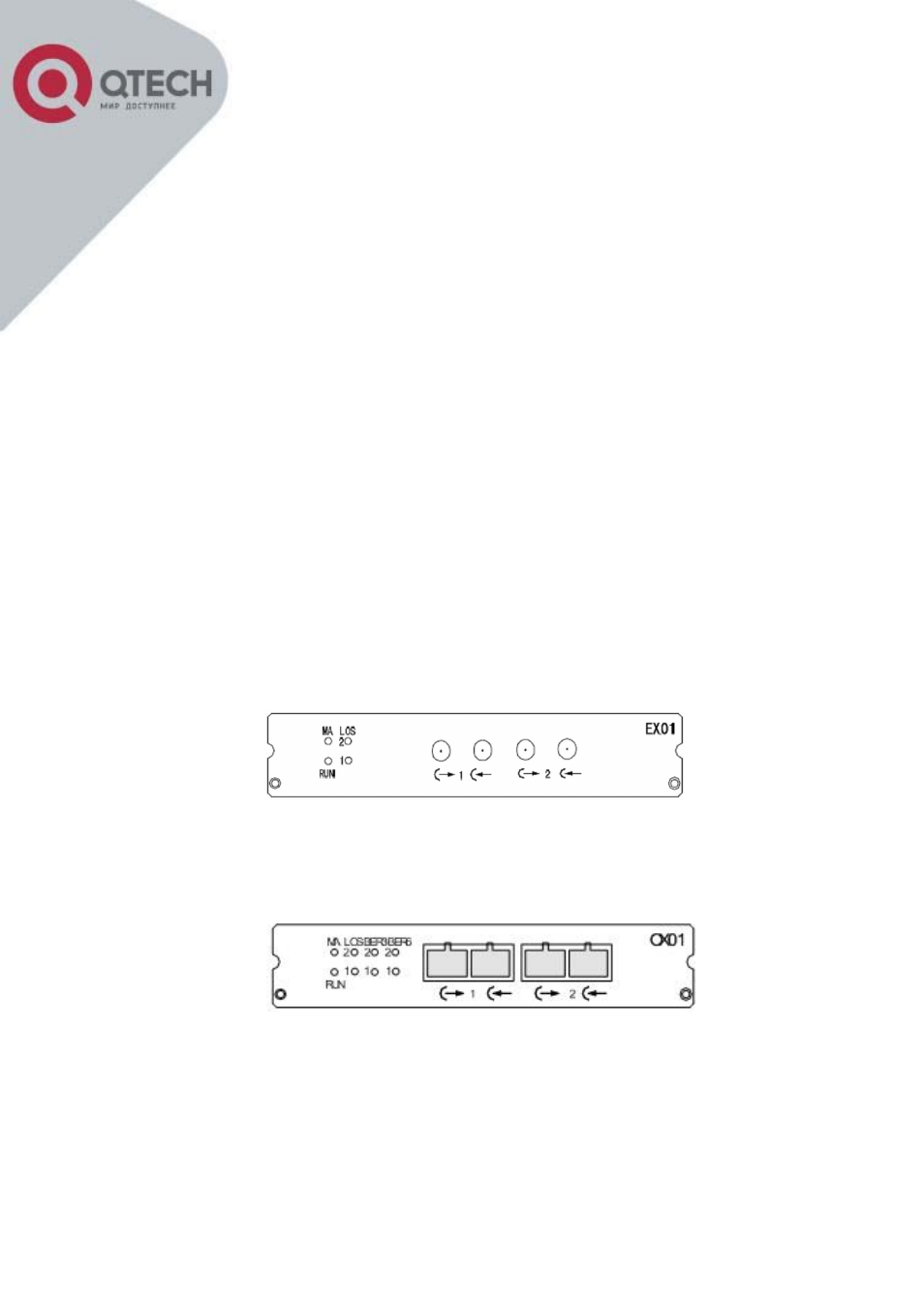

Рисунок 4.3.1 – Фронтальный вид модуля DXC и агрегации QBM-S4-EX01

с электрическим интерфейсом на разъёмах СС4







Рисунок 4.3.2 – Фронтальный вид модуля DXC и агрегации QBM-S4-OX01

с фиксированными модулями оптических приёмопередатчиков
