Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Соответствие рекомендациям: Bellcore GR-499-CORE, ANSI T1.102-1993,
ITU-T G.824
Модуль предназначен для подключения трибутарных потоков E3 или DS3
(выбирается переключателем) к сети на основе оборудования SDH.
Таблица 4.6.1 – Описание светодиодной индикации модуля QBM-S4-EP02
Индикатор
Цвет
Описание
LOS
Красный
Горит: Потеря сигнала
Погашен: Норма
E3/DS3
Зелёный
Горит: Выбран E3
Мигает: Выбран DS3
Таблица 4.6.2 – Назначение колодки DIP переключателей К1
№ перек.
Метка
Описание
1
K1(1)
ON: Выбран E3
OFF: Выбран DS3
2
K1(2)
3
K1(3)
Зарезервированы
4
K1(4)
ON: Аппаратная установка E3/DS3.
OFF: Выбран из системы управления
E3/DS3
4.7. МОДУЛЬ ТРИБУТАРНЫХ ИНТЕРФЕЙСОВ ETHERNET - QBM-S4-FE01

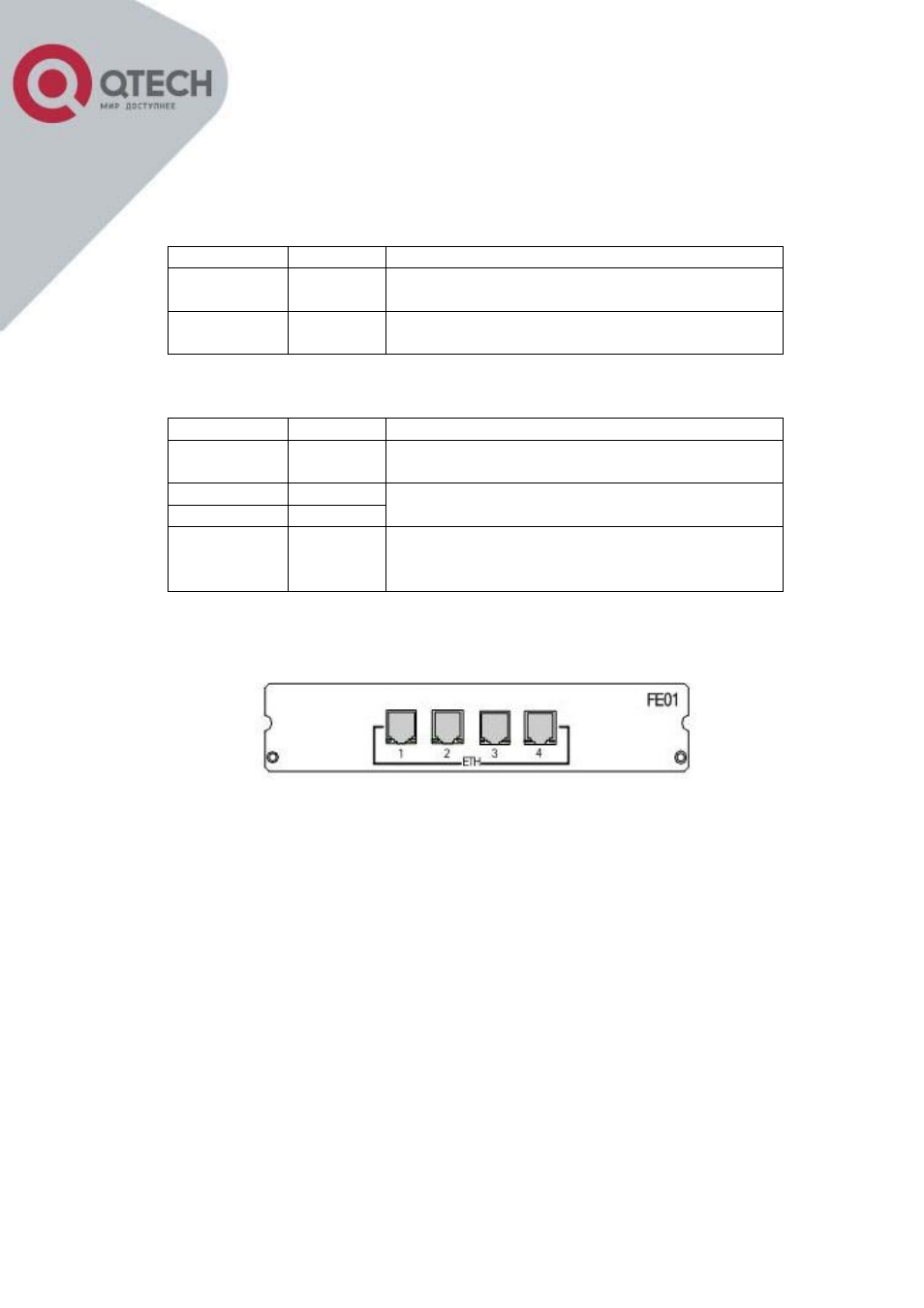

Рисунок 4.7.1 – Фронтальный вид модуля QBM-S4-FE01
Поддержка GFP в соответствии с ITU-T G.7041;
Поддержка VCAT в соответствии с ITU-T G.707;
Поддержка LCAS в соответствии с ITU-T G.7042;
Поддержка скорости 10/100 Мбит/с;
Поддержка Auto-MDI/MDIX;
Модуль предназначен для передачи трафика Ethernet, по технологии
EoS (Ethernet over SDH), через сеть SDH и может быть установлен в
один из универсальных слотов S1-S4.
Поддержка виртуальной конкатенации VCAT на уровне контейнеров VC12.
Поддержка 4-х групп виртуальной конкатенации – VCG. Одна группа VCG
на один порт Ethernet (ETH1 – VCG1, ETH2 – VCG2, ETH3 – VCG3, ETH4
– VCG4).
Пропускная
способность
организуемого
канала
изменяется
путём
изменения количества контейнеров VC12 (членов VCG). В одну VCG
может входить от 1 до 46 контейнеров VC12, тем самым обеспечивая
пропускную способность канала от 2 до 100 Мбит/с соответственно.
