Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1

4.2 БЛОК ПИТАНИЯ QBM-S4-AC





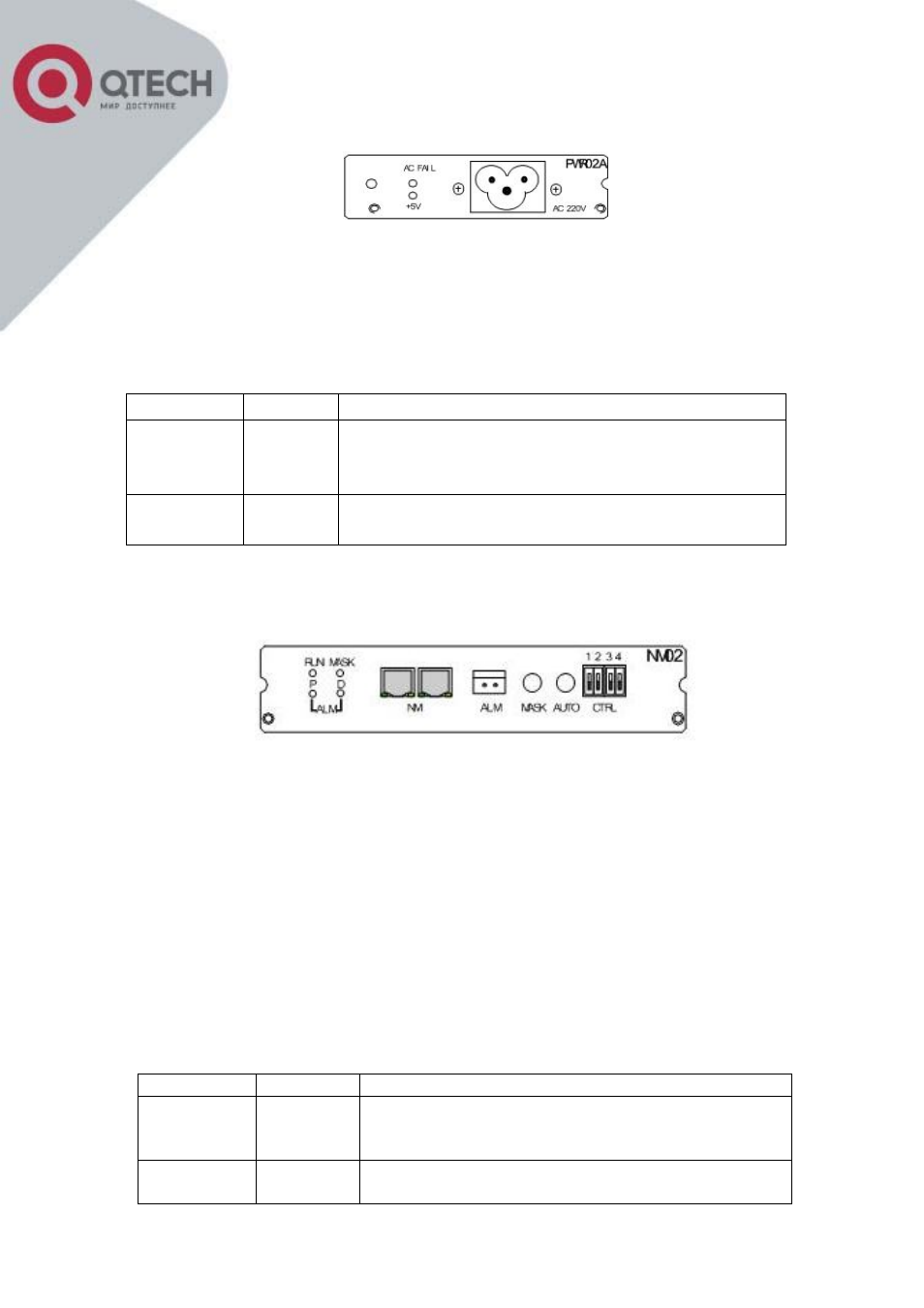

Рисунок 4.2.1 – Фронтальный вид блока питания QBM-S4-AC

Возможна установка двух модулей для поддержки резервирования 1+1;

Таблица 4.2.1
– Описание индикации модуля питания QBM-S4-AC

Индикатор

Цвет

Описание

AC FAIL

Красный

Горит: Не подключен кабель /

отсутствует питание

Погашен: Норма.

+5V

Зеленый

Горит: Норма;

Погашен: Не включен источник питания.


4.3 МОДУЛЬ УПРАВЛЕНИЯ QBM-S4-NMS (NM02)





Рисунок 4.3.1 – Фронтальный вид модуля управления QBM-S4-NMS (NM02)

Модуль управления мультиплексором, предназначен для подключения
мультиплексора по Ethernet через стык Q3 к системе управления.
Модуль

имеет

два

Ethernet

порта

и

может

стекироваться

с

аналогичными модулями, один разъем аварийной сигнализации, две
кнопки MASK и AUTO, 4 DIP переключателя, 4 индикатора на СИД.
Модуль поддерживает два интерфейса синхронизации в соответствии со
стандартом

ITU-T

G.813.

Первый

интерфейс

предназначен

для

подключения

внешнего

генератора

синхросигнала

и

задания

синхронизации

для

узла,

второй,

работающий

на

выход,

для

подключения других устройств, требующих внешней синхронизации.

Таблица 4.3.1
– Описание светодиодных индикаторов модуля QBM-S4-NMS

Индикатор

Цвет

Описание

RUN

Зеленый

Мигает: Норма;
Погашен: Аппаратный сбой или
отсутствует питание;

MASK

Желтый

Горит: Аварии замаскированы кнопкой
MASK;
