Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1

Соответствие стандарту IEEE 802.3ad – объединение нескольких
физических каналов в один логический.
Поддержка GFP в соответствии с ITU-T G.7041;
Поддержка LCAS в соответствии с ITU-T G.7042;
Поддержка до восьми внутренних каналов виртуальной конкатенации
VC12 – VCAT (VCG1-VCG8);

Максимальное количество контейнеров выводимых с модуля QBM-S4-FE06,
на шину и DXC равно 63 VC12. Это количество (63 VC12) контейнеров
распределяется в необходимых пропорциях между восьмью группами
виртуальной конкатенации (VCG1-VCG8). В одну VCG может входить от 1
до

46

контейнеров

VC12,

тем

самым

обеспечивая

пропускную

способность канала от 2 до 100 Мбит/с соответственно.

Модуль QBM-S4-FE06 имеет два внешних интерфейса Ethernet 10/100
Мбит/c, и восемь внутренних интерфейсов в виде групп виртуальной
конкатенации VCG1-VCG8 и выполняет функции агрегатора и коммутатора
L2. Модуль осуществляет функции коммутации между двумя внешними и
восьмью

внутренними

интерфейсами.

Восемь

внутренних

каналов

поддерживают VLAN, тип может быть выбран как port based или 802.1Q.
Порты в режиме VLAN на основе port based работают в прозрачном
режиме, т.е. порт принимает кадры с VLAN тегом или без тега и не
фильтруют переданные/принимаемые кадры в соответствии с VLAN.

Режим VLAN 802.1Q обрабатывает кадры с тегом 802.1Q, задаёт VLAN ID
и приоритет в соответствии с 802.1p. Когда режим использования VLAN
запрещен, восемь внутренних интерфейсов не изолированы.

Два внешних интерфейса поддерживают транк, который обеспечивает
режим защиты 1:1. Когда работают оба порта, трафик распределяется
равномерно; когда 1 из интерфейсов не работает, весь трафик
переходит на другой порт. Протекция организована в соответствии с
802.3ad LACP.

Поддержка привязки к порту по MAC адресу и возможность изменения
времени старения от единиц секунд до 7 дней (значение по умолчанию
300 секунд).

Модуль поддерживает QoS на основе port based, Diff-Service, и
802.1р PRI. Наивысший приоритет имеет трафик QoS на основе port
based, далее на основе Diff-Service, и наименьший на основе 802.1р
PRI.

4.12. МОДУЛЬ АГРЕГАЦИИ QBM-S4-GX01

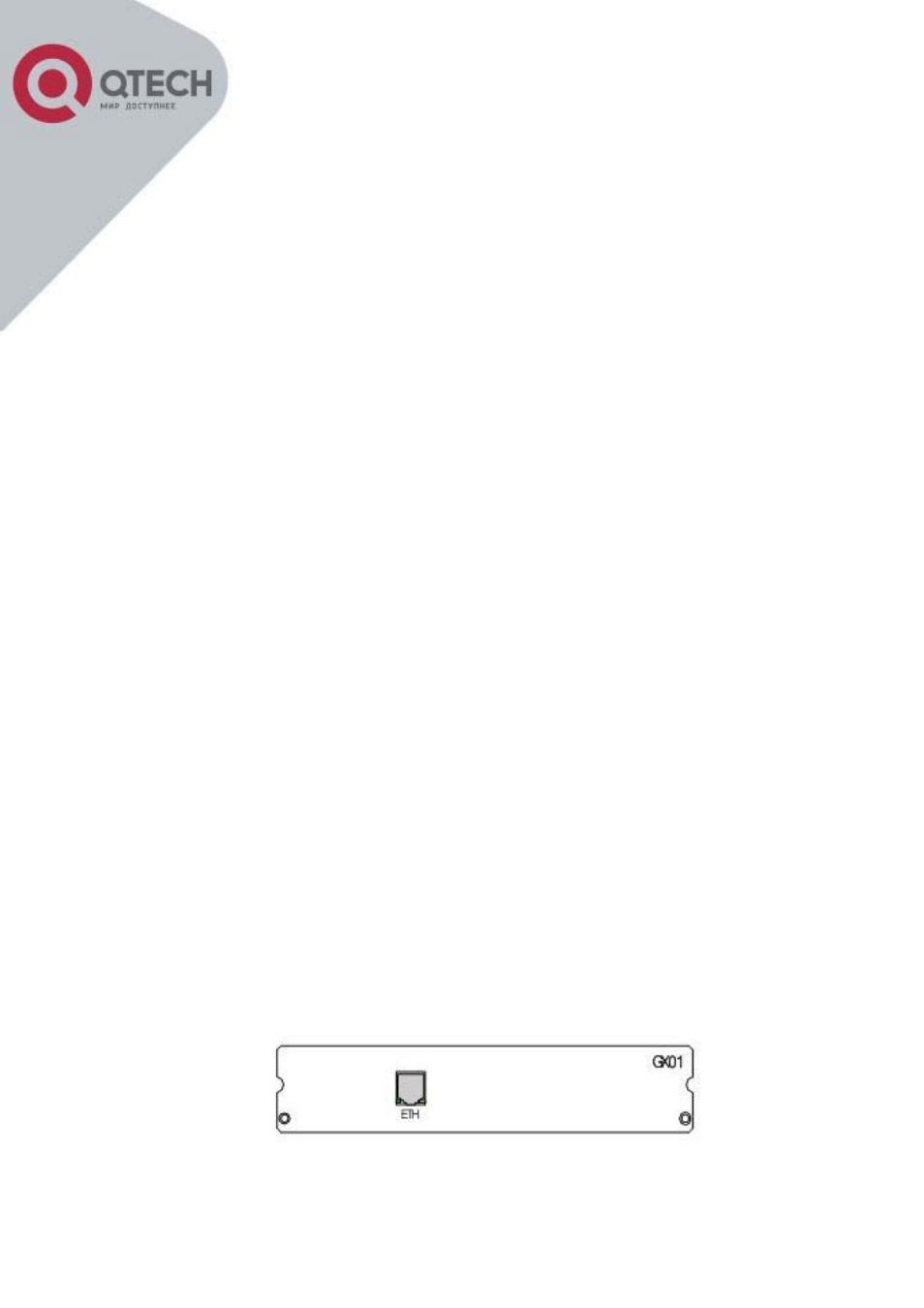

Рисунок 4.12.1 – Фронтальный вид модуля QBM-S4-GX01.
