4.2.5. УСТАНОВКА ПАРАМЕТРОВ ETHERNET ИНТЕРФЕЙСА
По умолчанию, IP адрес Ethernet порта имеет значение
192.192.4.2,
маска
255.255.255.0, но может быть изменён на этапе тестирования.
В случае неизвестности текущего IP адреса имеется возможность
установления Telnet сессии с использованием сервисного IP адреса.
Для этого необходимо:
-
Установить
на
сетевом
интерфейсе
компьютера
IP
адрес
192.192.192.Х и маску 255.255.0.0, где Х={1-254}, кроме 192.
- Создать прерывание, для входа в 5-ти минутный цикл по сервисному
IP адресу (с параметрами
192.192.192.192/16), в соответствии с
таблицей 4.3.3, путём установки переключателя №1 в положение ON.
- Подключить патчкорд к порту Ethernet мультиплексора и компьютера,
Установить Telnet (порт 23) сессию по известному или сервисному IP
адресу.
- Авторизоваться
Login: root
Password: root
Программное обеспечение для данной платформы SDH основано на ядре
Linux.
Для установки необходимого IP адреса на сетевом узле, нужно
выполнить следующие действия:
- Выполнить команду для изменения прав доступа к файлу:
# chmod 777 /usr/application/tools/fw_accenv (нажать Enter)
- Выполнить команду установки IP адреса для интерфейса SDH:
# fw_accenv -s ipaddr Х.Х.Х.Х (нажать Enter) – где Х.Х.Х.Х IP адрес
мультиплексора.
- Выполнить команду по установлению маски:
# fw_accenv -s netmask 255.255.255.0
- Выполнить команду по установке IP адреса шлюза, к которому
будет обращаться SDH мультиплексор:
# fw_accenv –s gatewayip 192.192.4.1 – смена шлюза

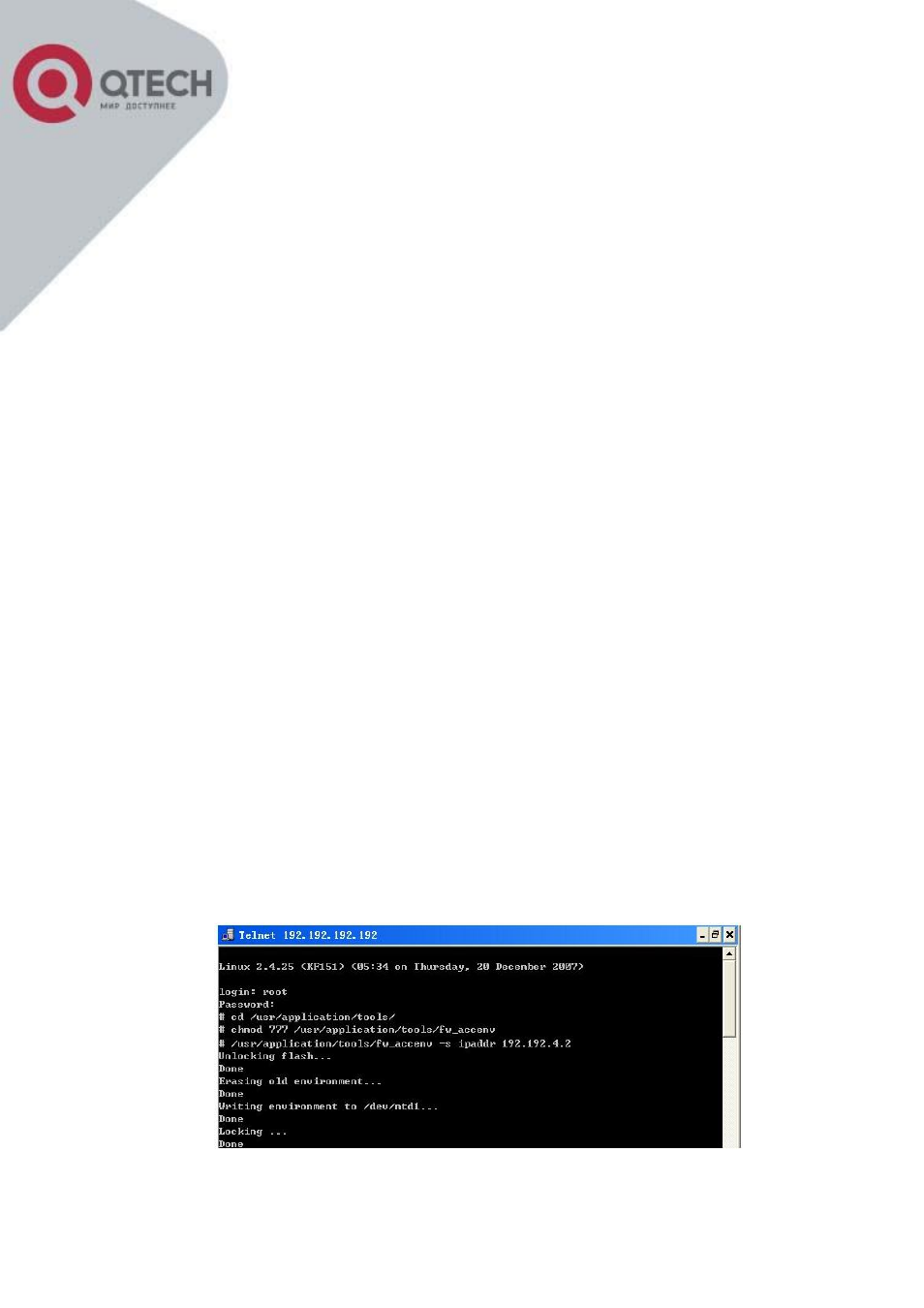

Рисунок 4.2.5.1 – Пример изменения IP адреса
