Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1






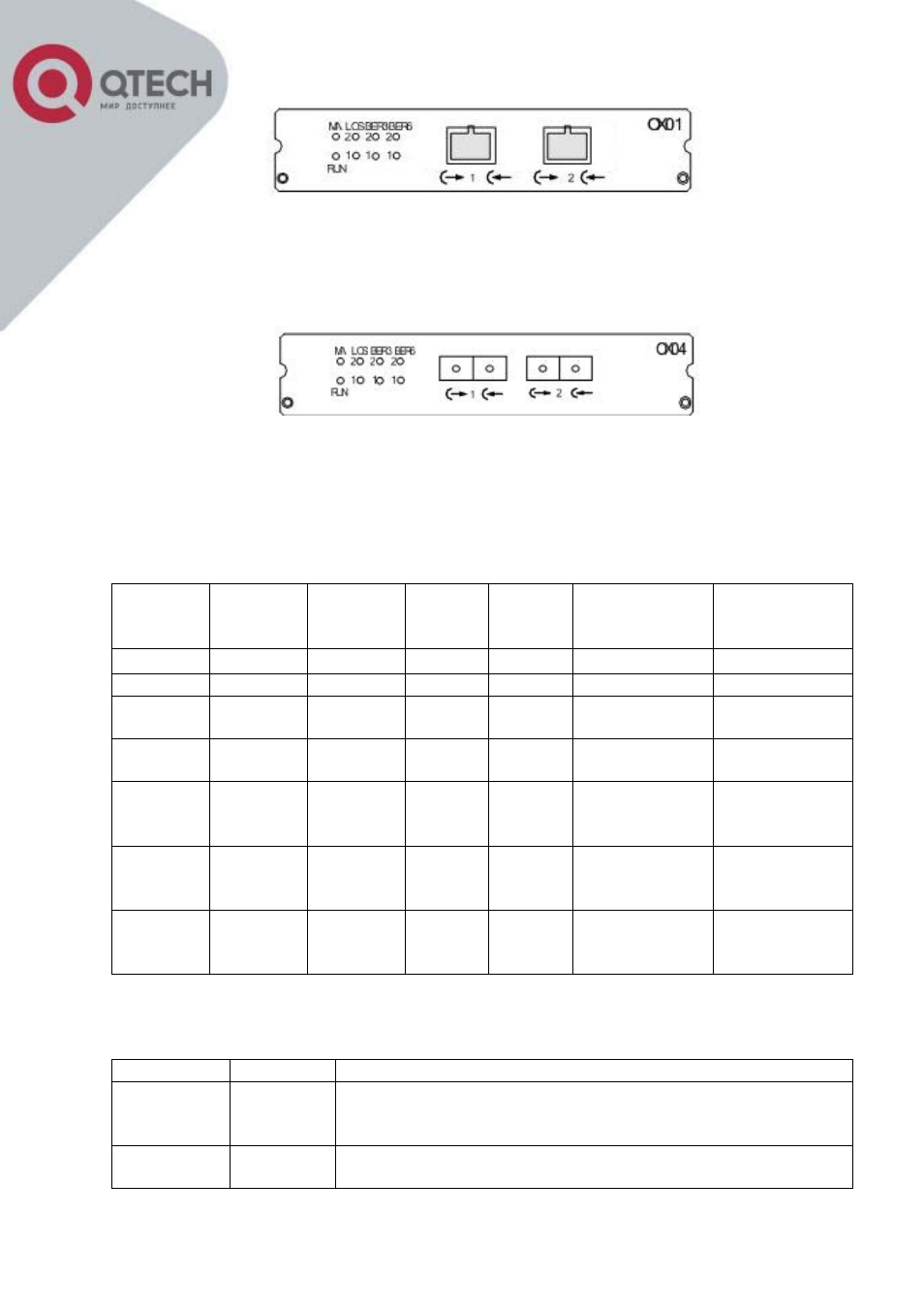

Рисунок 4.3.3 – Фронтальный вид модуля DXC и агрегации QBM-S4-OX01

с фиксированными модулями оптических WDM приёмопередатчиков





Рисунок 4.3.4 – Фронтальный вид модуля DXC и агрегации QBM-S4-OX04

со слотами для установки SFP модулей любых типов

Таблица 4.3.1 – Типы оптических интерфейсов для модулей DXC и
агрегации

Тип

модуля

Длина

волны,

нм

P

out

,дБм

Rx

sens

,

дБм

Rx

Pmax

,

дБм

Тип

интерфейса

/разъёма

Дальность,

км

OX01

1310

-15~-8

-34

-8

2F,SMF,SC

0-25

OX01/L

1310

-8~-3

-33

-3

2F,SMF,SC

10-60

OX01/S

Tx=1310
Rx=1550

-14~-8

-33

-3

WDM,SMF,SC

0-25

OX01/S5

Tx=1550
Rx=1310

-14~-8

-33

-3

WDM,SMF,SC

0-25

OX01S

-

-

-

-

2 слота под

SFP модули

Зависит от

типа

SFP модуля

OX04

-

-

-

-

2 слота под

SFP модули

Зависит от

типа

SFP модуля

OX16

-

-

-

-

2 слота под

SFP модули

Зависит от

типа

SFP модуля


Таблица 4.3.2
– Описание светодиодной индикации модулей QBM-S4-
OX01/QBM-S4-OX04/QBM-S4-OX16

Индикатор

Цвет

Обозначение

RUN

Зеленый

Мигает: Норма;
Погашен: Аппаратная ошибка или отсутствие
питания.

MA

Зеленый

Горит: Режим работы модуля - master;
Погашен: Режим работы модуля - protection;
