Линейное кодирование: NRZ;
Линейная скорость: STM-1 = 155,52 Мбит/с;
Поддержка протекции SNCP;
Поддержка кросс коннектов: однонаправленных, двунаправленных;
Поддержка BER теста Е1 потоков;
Внимание! Данные модули не имеют встроенной матрицы DXC.
4.5. МОДУЛИ ТРИБУТАРНЫХ ПОТОКОВ Е1 - QBM-S4-EP03, QBM-S4-EP03A,
QBM-S4-EP01A

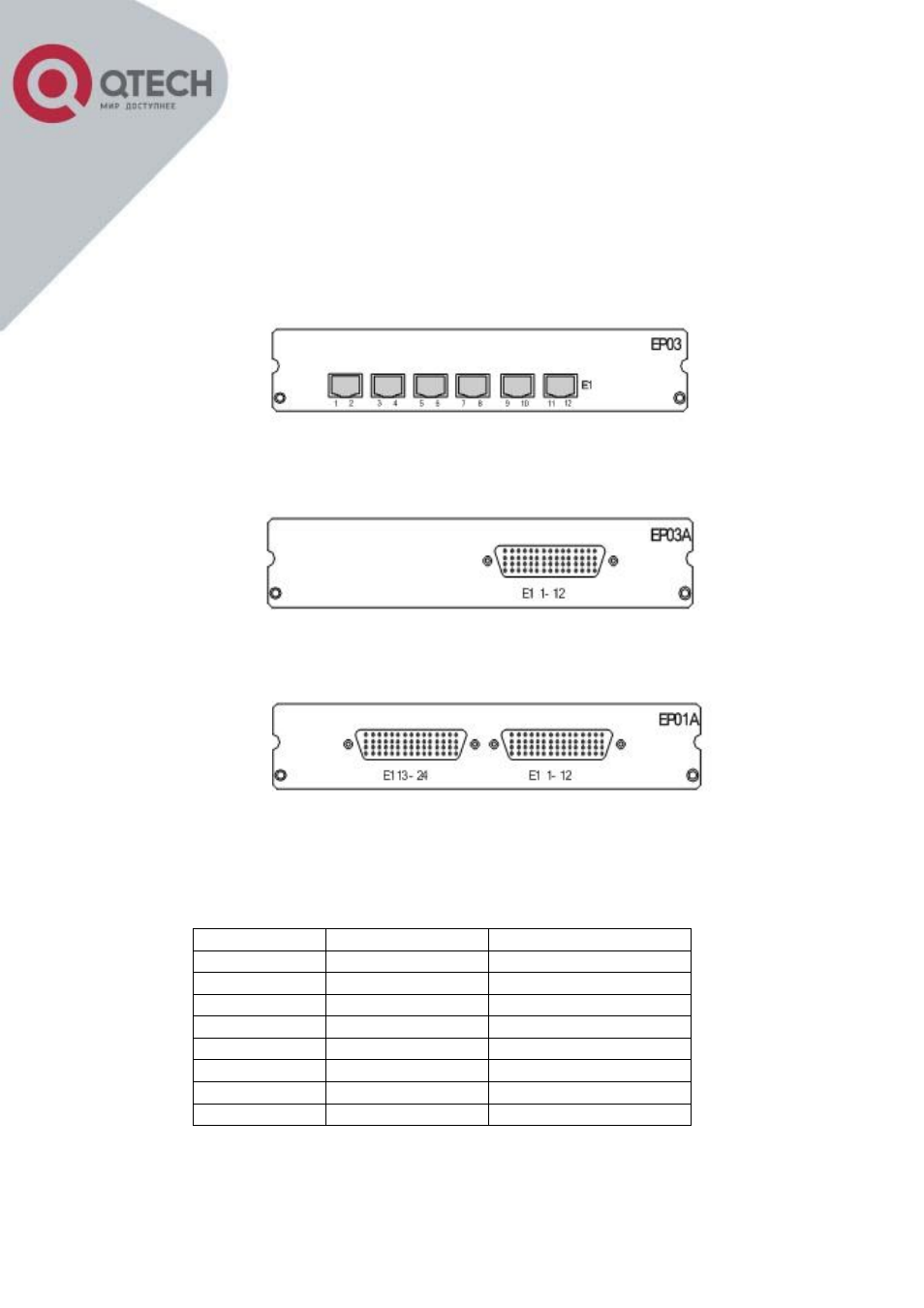

Рисунок 4.5.1 – Фронтальный вид модуля QBM-S4-EP03 на 12 Е1
(разъём RJ-45)
Рисунок 4.5.2 – Фронтальный вид модуля QBM-S4-EP03A на 12 Е1
(разъём DMS-60)
Рисунок 4.5.3 – Фронтальный вид модуля QBM-S4-EP01A на 24 Е1
(два разъёма DMS-60)
Таблица 4.5.1 – Назначение контактов коннектора RJ-45
RJ45 pin
№ E1
Цвет кабеля
1
E1_IN(1)-
Синий
2
E1_IN(1)+
Бело-синий
3
E1_OUT(1)+
Оранжевый
4
E1_OUT(1)-
Бело-оранжевый
5
E1_IN(2)-
Зеленый
6
E1_IN(2)+
Бело-зеленый
7
E1_OUT(2)+
Коричневый
8
E1_OUT(2)-
Бело-коричневый
