1 внешний интерфейс, тип коннектора RJ-45;
Поддержка автоопределения, скорость 10/100 Мбит/с, дуплекс и
полудуплекс, 1000Мбит/с дуплекс;
Поддержка до восьми внутренних каналов виртуальной конкатенации
VC12 VCAT;
Помещается в 3-ий слот;
Поддержка пропускной способности до 1 STM-1 (155,52 Мбит/с);
Поддержка VLAN на внутренних интерфейсах, VLAN могут быть выбраны
based on port или 802.1Q. VLAN на based on ports порты работают в
прозрачном режиме, т.е. порт принимает кадры с VLAN тегом или без
тега и не фильтруют переданные/принимаемые кадры в соответствии с
VLAN. VLAN 802.1Q обрабатывает кадры с тегом 802.1Q, конфигурирует
VLAN ID и приоритет 802.1p. Когда VLAN запрещен восемь внутренних
интерфейсов не изолированы.
Поддержка Ethernet L2 привязывание MAC адресов к портам.
Поддержка QoS, высокий приоритет имеет port on based, далее Diff-
Serv, и низкий приоритет имеет 802.1р.
4.13. МОДУЛЬ ВНЕШНЕЙ СИНХРОНИЗАЦИИ, СЛУЖЕБНОЙ СВЯЗИ И ОРГАНИЗАЦИИ
КАНАЛА RS232 – QBM-S4-LA01

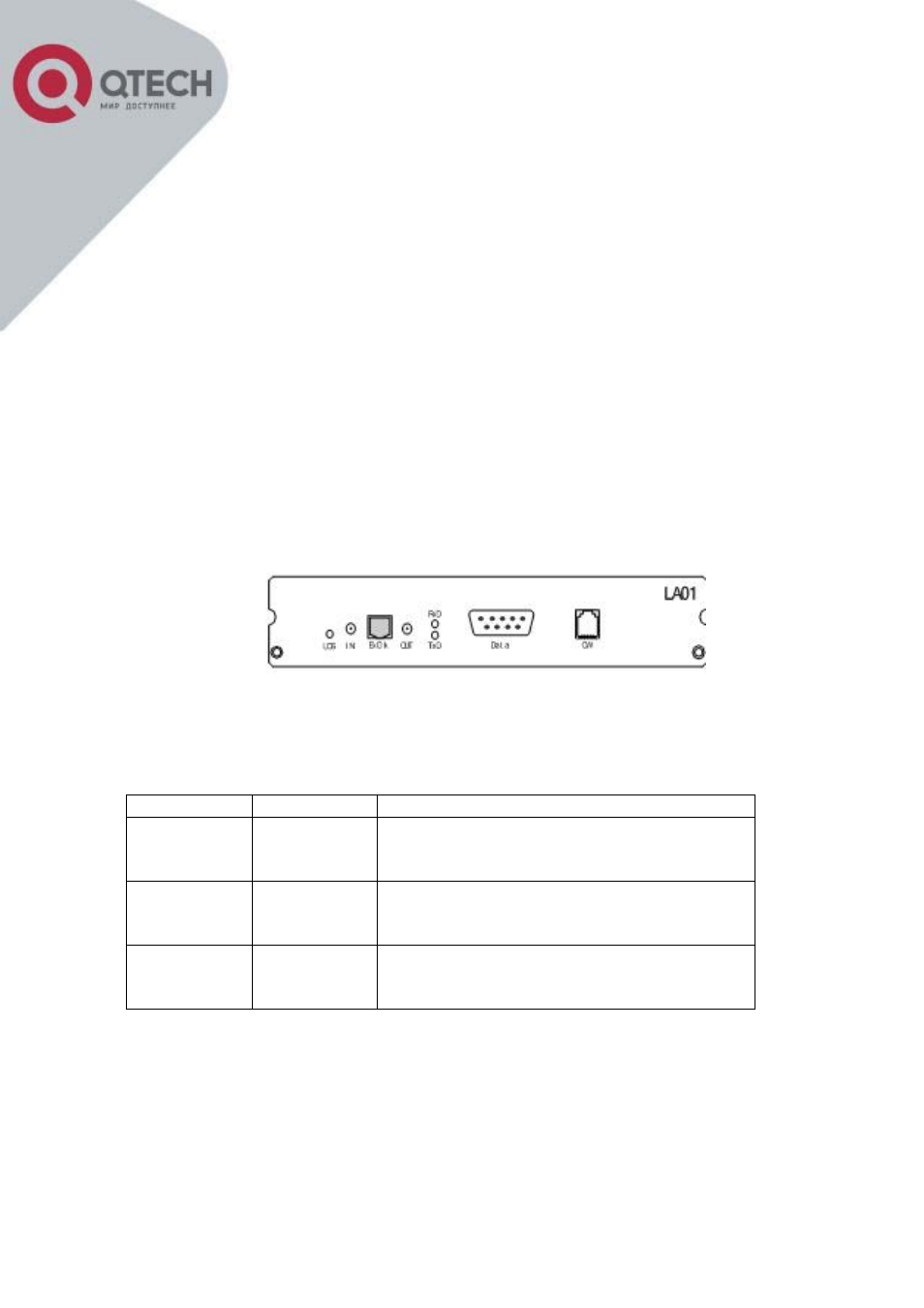

Рисунок 4.13.1 – Фронтальный вид модуля QBM-S4-LA01
Таблица 4.13.1 – Описание светодиодной индикации модулей QBM-S4-
LA01
Индикатор Цвет Описание
LOS Красный
Горит: потеря сигнала
синхронизации;
Погашен: норма;
Tx Зеленый
Мигает: Идёт передача данных;
Погашен: Процесс передачи данных
отсутствует.
Rx Зеленый
Мигает: Идёт прием данных;
Погашен: Процесс приема данных
отсутствует.
Тип коннектора интерфейса служебной связи (OW) – RJ-11. Набор
телефонного номера осуществляется в формате - #NNNN, где NNNN -
номер заданный в системе управления, например 1234. Для организации
связи необходимо выбрать байт Е1 с помощью системы управления
(возможен выбор байта Е2).
Таблица
4.13.2 – Назначение контактов интерфейса внешней
синхронизации (RJ-45)
