Модуль QBM-S4-DX01 может быть установлен в SDH мультиплексор в слот
Х1 и выполнять функции DXC. Модуль QBM-S4-DX01 является матрицей
кросс коммутации и не имеет внешних интерфейсов (агрегатных
стыков).
Модуль поддерживает кросс коннекты на уровне контейнеров VC4, VC3 и
VC12
и
имеет
неблокируемую
матрицу
коммутации
емкостью
10
эквивалентов STM-1. Таким образом, модуль обеспечивает взаимосвязь
установленных в шасси модулей.
Модуль имеет 2 встроенных BERT для Е1, которые могут работать
одновременно.
4.15. МОДУЛЬ КРОССОВОЙ КОММУТАЦИИ КАНАЛОВ НА УРОВНЕ Е0 - QBM-S4-
DX02

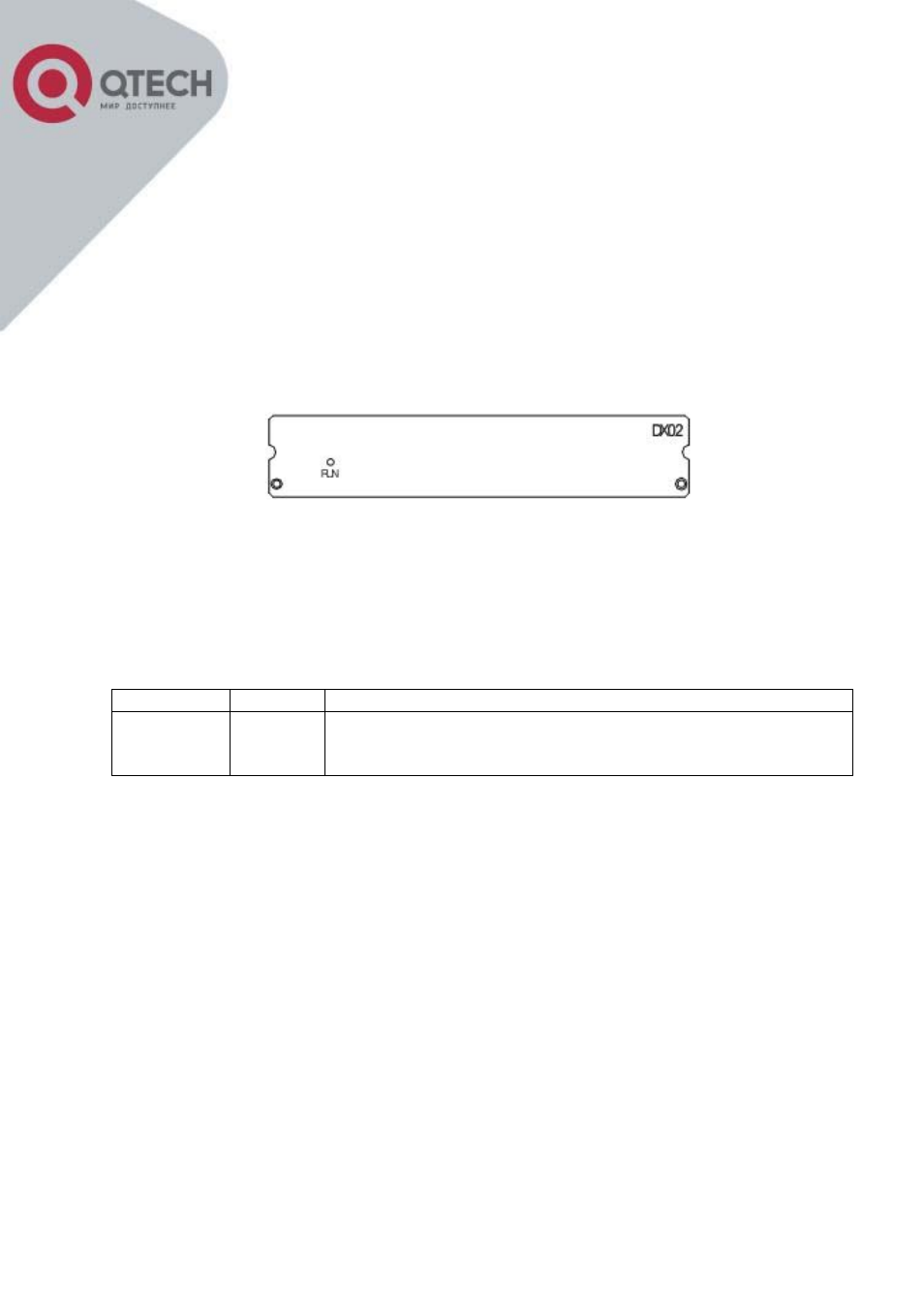

Рисунок 4.15.1 – Фронтальный вид модуля QBM-S4-DX02
Модуль является DXC для каналов Е0 (64 кбит/с) потоков Е1, и
позволяет работать с потоками структуры PCM-30 или PCM-31 и
автоматически проключать сигнализацию в 16ВИ.
Таблица 4.15.1 – Описание светодиодной индикации QBM-S4-DX02
Индикатор
Цвет
Описание
RUN
Зеленый
Мигает: Норма
Погашен:
Аппаратный
сбой
или
отсутствие
питания
Интерфейсы и ВИ между которыми производится кросс коммутация
приходят на модуль QBM-S4-DX02 от других модулей через шину шасси и
DXC STM-N.
5. ПРИМЕР ТИПОВОГО СОЕДИНЕНИЯ
