Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1

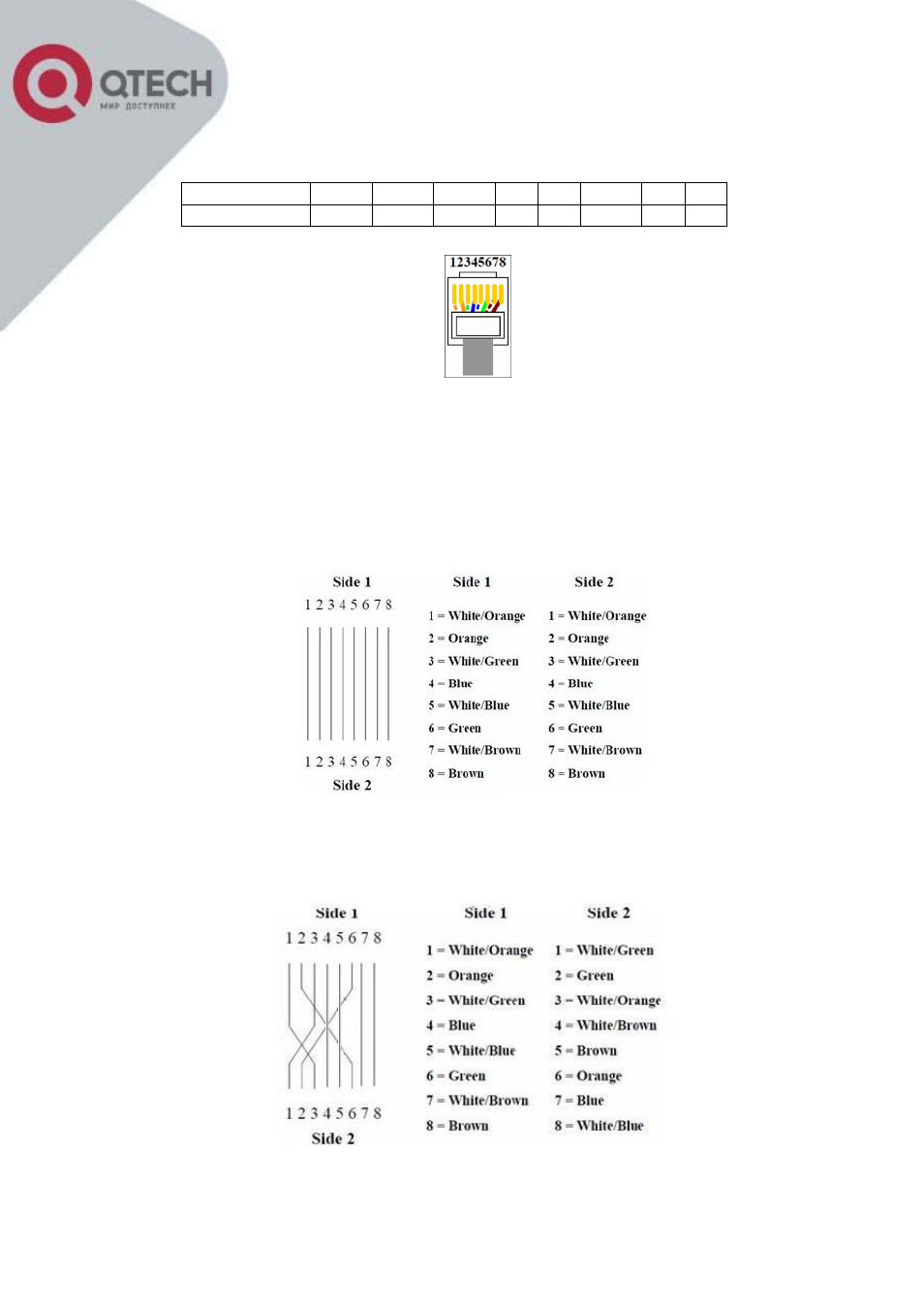

4.3.1. РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ RG-45
Таблица 5 – Назначение выводов на коннекторе RJ-45
№ контакта
1
2
3
4
5
6
7
8
Назначение TxD+ TxD- RxD+ -
- RxD- -
-
Рисунок 4.3.1.1 – Расположение выводов на коннекторе RJ-45.
Для подключения необходимо изготовить кабель с использованием UTP
CAT-5 или выше. Длина кабеля не должна превысить 100 метров.
4.2.3. ПРЯМОЙ КАБЕЛЬ ETHERNET
Рисунок 4.2.3.1 – Прямой кабель Ethernet
4.2.4. КРОССОВЫЙ КАБЕЛЬ ETHERNET
Рисунок 4.2.4.1 – Кроссовый кабель Ethernet
