Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1





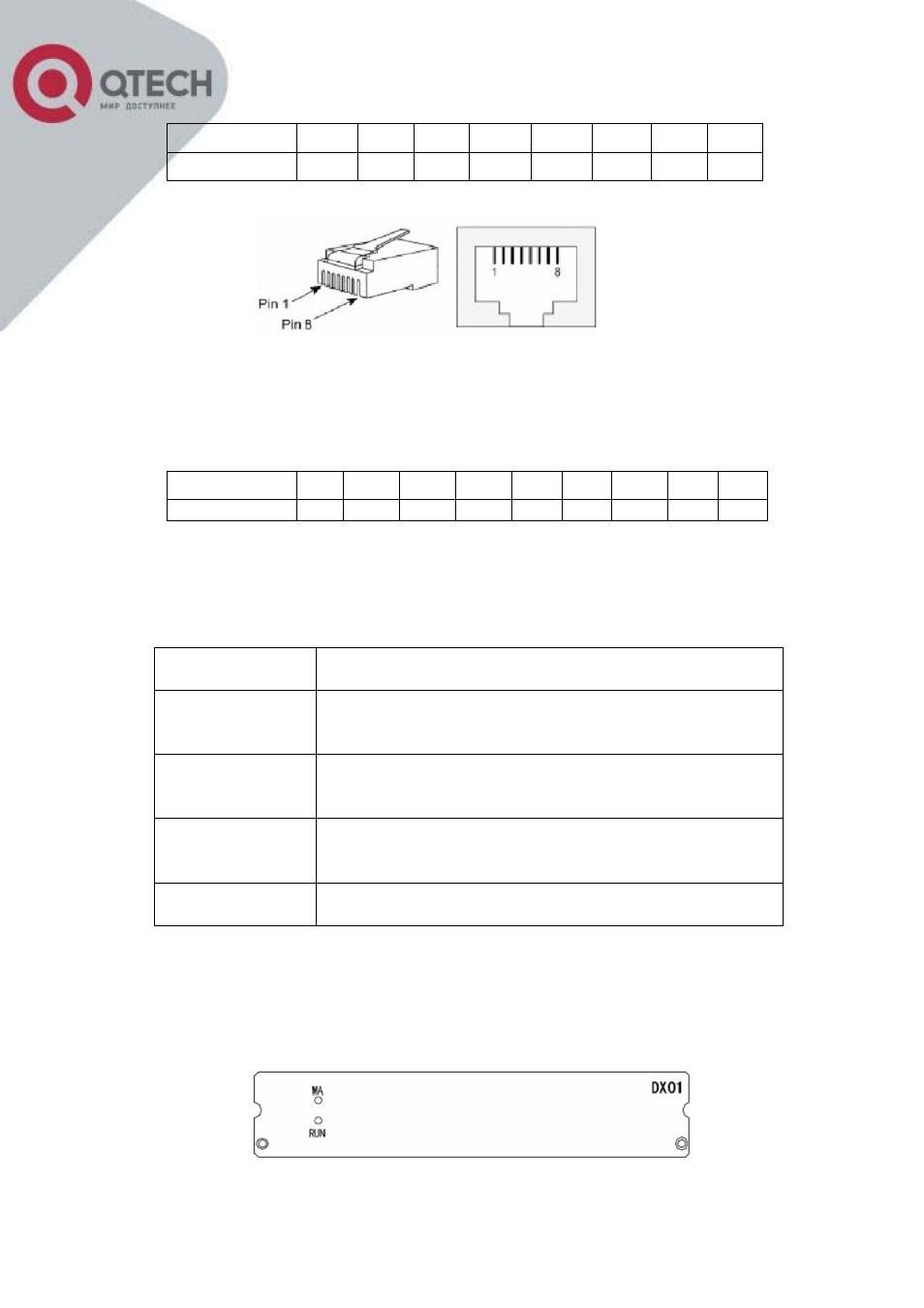

Рисунок 4.13.2 – Расположение выводов на коннекторе RJ-45.

Таблица 4.13.3 – Назначение контактов разъема DB9 интерфейса RS232




Выбор режима работы интерфейса RS232 осуществляется переключателем
К1[1],колодки DIP переключателей К1,

таблицы 4.7.4.

Таблица 4.13.4 – Назначение DIP переключателей колодки К1

переключателя

Описание

K1[1]

Выбор режима RS232
ON: USRT синхронный;
OFF: UART асинхронный;

K1[2]

RJ45/BNC включение заземления.
ON: Заземлено;
OFF: Не заземлено;

K1[3]

Разрешить/запретить асинхронный RS232
ON: Разрешить UART;
OFF: Запретить UART;

K1[4]

ON: Отладочный режим;
OFF: Нормальный режим.


Примечание!
Когда используется overhead Е2 и канал данных в одно и
тоже время, канал данных прервется на передачу overhead E2. После
прекращения передачи Е2, передача канала данных возобновится.

4.14. МОДУЛЬ КРОССОВОЙ КОММУТАЦИИ SDH - QBM-S4-DX01





Рисунок 4.14.1 – Фронтальный вид модуля QBM-S4-DX01

Pin

1

2

3

4

5

6

7

8

Назначение

IN+ IN- GND OUT+ OUT- GND

-

-

DB9

1

2

3

4

5

6

7

8

9

Назначение -

RxD TxD

-

GND

-

-

-

-
