Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1



4.4. МОДУЛЬ ТИБУТАРНЫХ ИНТЕРФЕЙСОВ STM-1 - QBM-S4-OS01






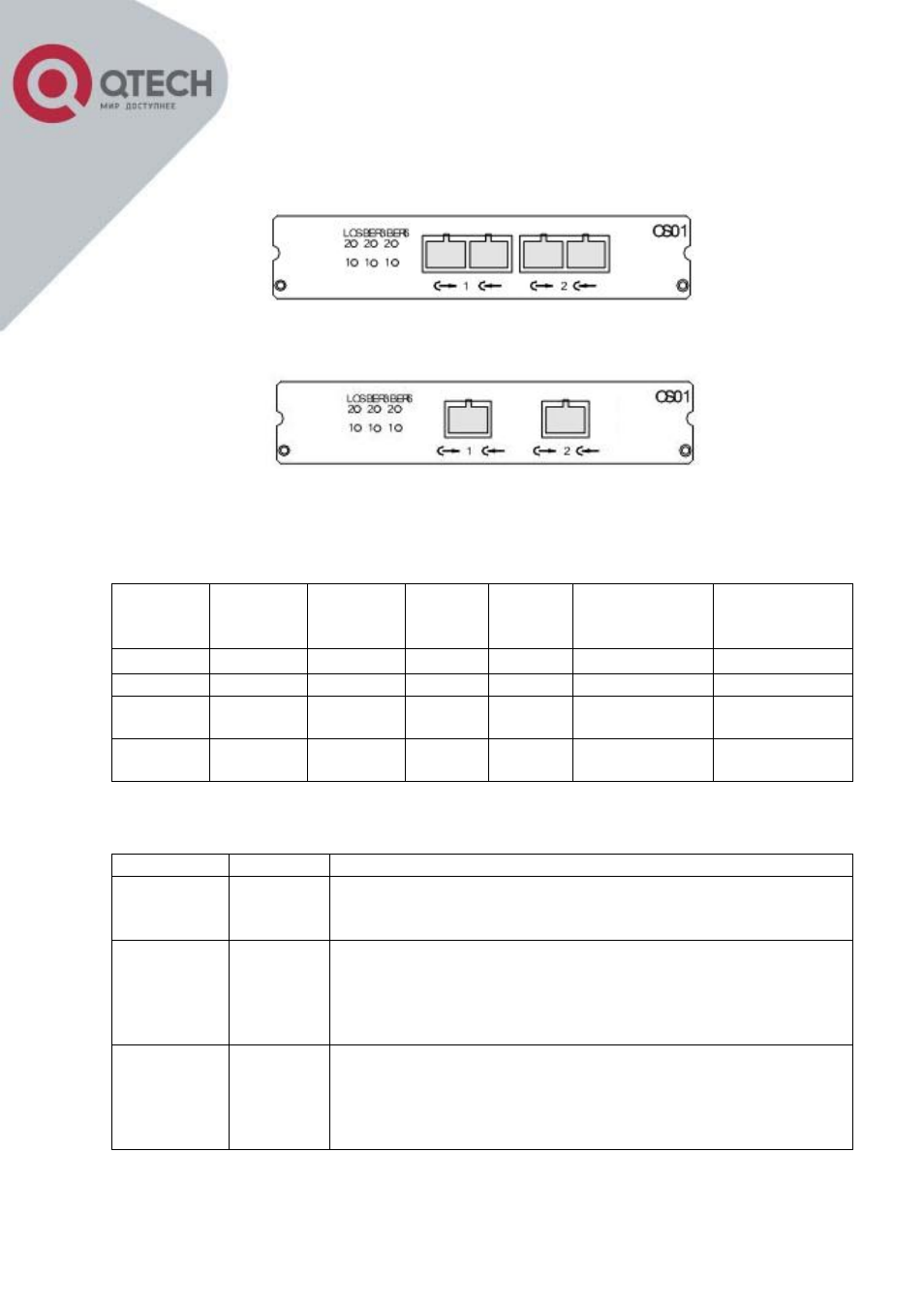

Рисунок 4.4.1 – Фронтальный вид модуля QBM-S4-OS01





Рисунок 4.4.2 – Фронтальный вид модуля QBM-S4-OS01 WDM


Таблица 4.4.1 –
Типы оптических интерфейсов для модулей QBM-S4-OS01

Тип

модуля

Длина

волны,

нм

P

out

,дБм

Rx

sens

,

дБм

Rx

Pmax

,

дБм

Тип

интерфейса

/разъёма

Дальность,

км

OS01

1310

-15~-8

-34

-8

2F,SMF,SC

0-25

OS01/L

1310

-8~-3

-33

-3

2F,SMF,SC

10-60

OS01/S

Tx=1310
Rx=1550

-14~-8

-33

-3

WDM,SMF,SC

0-25

OS01/S5

Tx=1550
Rx=1310

-14~-8

-33

-3

WDM,SMF,SC

0-25



Таблица 4.4.2
- Описание светодиодной индикации модулей QBM-S4-OS01


Тип коннектора: SC/PC (опционально FC);
2F – два волокна или одно волокно - WDM;

Индикатор

Цвет

Описание

LOS-1
LOS-2

Красный

Горит: Отсутствие сигнала на приёме первого и
второго портов OLT соответственно;
Погашен: Норма;

BER3-1
BER3-2

Красный

Горит: Коэффициент ошибок более 10

-3

по приёму

на первом и втором портах OLT соответственно;
Погашен:

Коэффициент ошибок не превышает

10

-3

по

приёму

на

первом

и

втором

портах

OLT

соответственно

;

BER6-1
BER6-2

Желтый

Горит: Коэффициент ошибок более 10

-6

по приёму

на первом и втором портах OLT соответственно;
Погашен:

Коэффициент ошибок не превышает

10

-6

по

приёму

на

первом

и

втором

портах

OLT

соответственно

;
