Модуль QBM-S4-EP03 поддерживают два типа волнового сопротивления
интерфейса 75 Ом и 120 Ом. Сопротивление интерфейса выбирается
переключением DIP переключателей k1~k6 (ON - 75Ом, OFF – 120Ом).

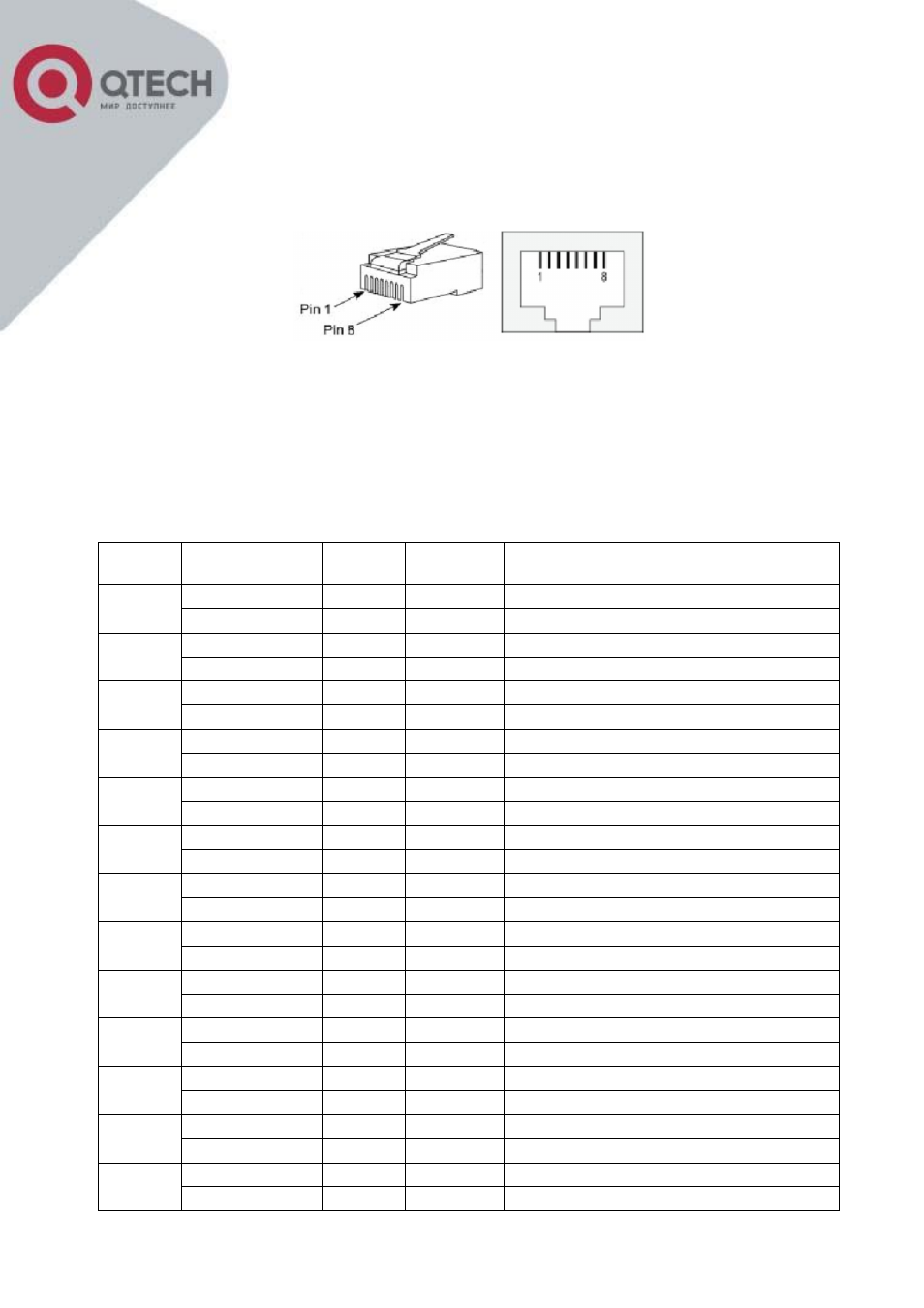

Рисунок 4.5.4 – Расположение выводов на коннекторе RJ-45
Модули QBM-S4-EP01A и QBM-S4-EP03A функционируют при импедансе
линии 120 Ом.
Таблица 4.5.2 - Назначение контактов разъёма DMS-60 и маркировка
кабеля BH4.850.124-B
№
пары
Цвет
проводника
№
вывода
Тип
Сигнал
Белый
17
ВХОД
E1 Канал 1 Приём(+)
1
Красный
14
ВХОД
E1 Канал 1 Приём(-)
Фиолетовый
47
ВЫХОД
E1 Канал 1 Передача(+)
2
Оранжевый
44
ВЫХОД
E1 Канал 1 Передача(-)
Белый
13
ВХОД
E1 Канал 2 Приём(+)
3
Оранжевый
18
ВХОД
E1 Канал 2 Приём(-)
Фиолетовый
48
ВЫХОД
E1 Канал 2 Передача(+)
4
Зелёный
43
ВЫХОД
E1 Канал 2 Передача(-)
Белый
12
ВХОД
E1 Канал 3 Приём(+)
5
Жёлтый
19
ВХОД
E1 Канал 3 Приём(-)
Фиолетовый
49
ВЫХОД
E1 Канал 3 Передача(+)
6
Синий
42
ВЫХОД
E1 Канал 3 Передача(-)
Белый
11
ВХОД
E1 Канал 4 Приём(+)
7
Зелёный
20
ВХОД
E1 Канал 4 Приём(-)
Фиолетовый
50
ВЫХОД
E1 Канал 4 Передача(+)
8
Серый
41
ВЫХОД
E1 Канал 4 Передача(-)
Белый
9
ВХОД
E1 Канал 5 Приём(+)
9
Синий
22
ВХОД
E1 Канал 5 Приём(-)
Красный
52
ВЫХОД
E1 Канал 5 Передача(+)
10
Оранжевый
39
ВЫХОД
E1 Канал 5 Передача(-)
Белый
8
ВХОД
E1 Канал 6 Приём(+)
11
Коричневый
23
ВХОД
E1 Канал 6 Приём(-)
Красный
53
ВЫХОД
E1 Канал 6 Передача(+)
12
Синий
38
ВЫХОД
E1 Канал 6 Передача(-)
Белый
7
ВХОД
E1 Канал 7 Приём(+)
13
Чёрный
24
ВХОД
E1 Канал 7 Приём(-)
