2.ОБЗОР


SDH-7400

1U

-

мультиплексор

синхронной

цифровой

иерархии,

обеспечивает

передачу

данных

на

уровне

STM-1/STM-4/STM-16.

Мультиплексор позволяет передавать одновременно интегрированный
трафик потоков Е1, и Ethernet (инкапсуляция GFP), Gigabit Ethernet
(канал агрегации).

Мультиплексор может быть использован для построения сетей различной
топологии

(«кольцо»,

«звезда»,

«дерево»,

а

также

смешанных

топологий), с возможностью резервирования 1+1.
Мультиплексор имеет 9 слотов, из которых 2 слота занимают блоки
питания: AC~220В и/или DC -48В и обеспечивают работу в режиме 1+1.
Один слот под блок вентиляторов, 1 слот (NMS) под модуль
управления, 1 слот (X1) под модуль матрицы DXC с интерфейсами STM-
4, 4 слота для различных модулей трибутарных потоков STM-1, E3, E1,
Ethernet и карту агрегации Gigabit Ethernet.
Каждый модуль STM-1/STM-4/STM-16 имеют два оптических или два
электрических интерфейса (под модули SFP) соответственно. Поддержка
управления через Ethernet шлюзового мультиплексора, и DCC каналам.
Так же имеется возможность организации канала управления через
VC12. Мультиплексор поддерживает «горячую» замену модулей.

3. ПАРАМЕТРЫ МУЛЬТИПЛЕКСОРА

3.1 ВНЕШНИЙ ВИД МУЛЬТИПЛЕКСОРА


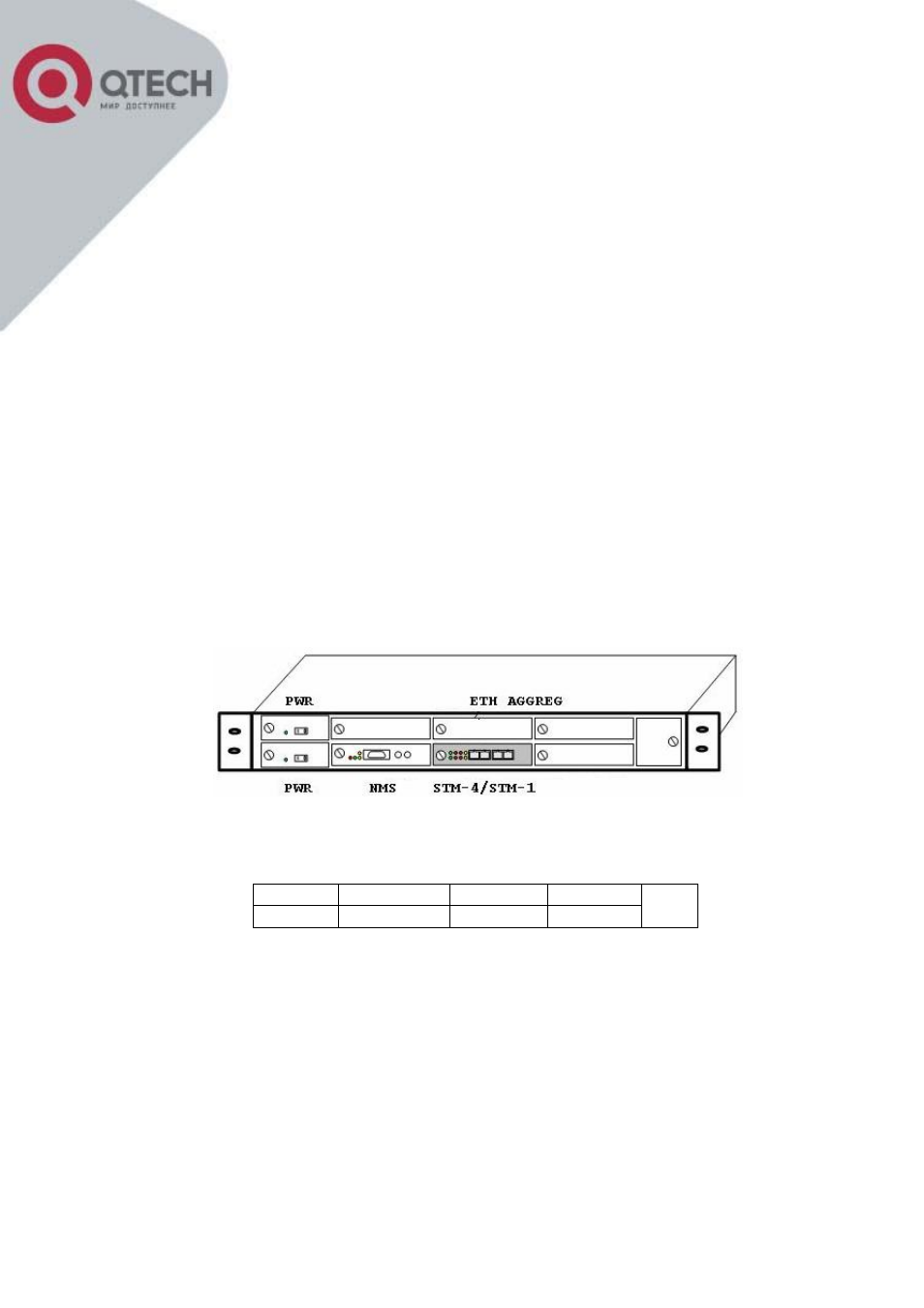

Рисунок 3.1.1 – Внешний вид мультиплексора.

PWR-2

S4

S3

S2

PWR-1 NMS:NM02

X1:DXC

S1

FAN

Рисунок 3.1.2 - Слоты и карты мультиплексора.

PWR-1/PWR-2 – блоки питания (AC и/или DC типа); Слот FAN – для
установки блока вентиляторов; Слот NMS – для модуля управления QBM-
S4-NMS(NM02); Слот X1 – DXC совмещённая с OLT. Слоты S1-S4 –
универсальные, для установки трибутарных интерфейсов.

3.2. ЭЛЕКТРОПИТАНИЕ

Питание AC ~220В или/и DC -48В;

Потребляемая мощность: ≤40 Вт;
