Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1

4 SFP слота для установки любых типов SFP модулей;
Скорость интерфейсов 100 Мбит/с;
Поддержка GFP инкапсуляции в соответствии с ITU-T G.7041;
Поддержка VCAT в соответствии с ITU-T G.707;
Поддержка динамического изменения полосы пропускания, в зависимости
от состояния каналов входящих в VCG.
До 16 потоков на VCG1,VCG2,VCG3 и до 15 на VCG4.

Кадры инкапсулируются в структуру потока Е1, совокупность потоков
Е1 объединяется для обеспечения необходимой пропускной способности.
Данная технология позволяет передавать данный трафик как по сетям
технологии SDH, так и PDH.
Поддержка 4-х групп виртуальной конкатенации – VCG. Одна группа VCG
на один порт Ethernet (ETH1 – VCG1, ETH2 – VCG2, ETH3 – VCG3, ETH4
– VCG4).
Пропускная

способность

организуемого

канала

изменяется

путём

изменения количества контейнеров VC12 (членов VCG). В одну VCG
может входить от 1 до 16 контейнеров VC12 для VCG1,VCG2,VCG3 и до
15 для VCG4.
Максимальное количество контейнеров выводимых с модуля QBM-S4-FE04,
на шину и DXC равно 63 VC12. Это количество (63 VC12) контейнеров
распределяется в пропорциях между четырьмя группами виртуальной
конкатенации (VCG1-VCG4) в следующем порядке:

VCG1 – (1~16)VC12;
VCG2 – (17~32)VC12;
VCG3 – (33~48)VC12;
VCG4 – (49~63)VC12.

Таблица 4.10.1 – Описание светодиодной индикации модуля QBM-S4-FE05

Индикатор Цвет

Описание

LOS

Красный

Горит: Потеря оптического сигнала
Погашен: Норма

LINK

Зелёный

Горит: Соединение установлено
Погашен: Соединение отсутствует



4.11. МОДУЛЬ ИНТЕРФЕЙСОВ АГРЕГАЦИИ ETHERNET QBM-S4-FE06






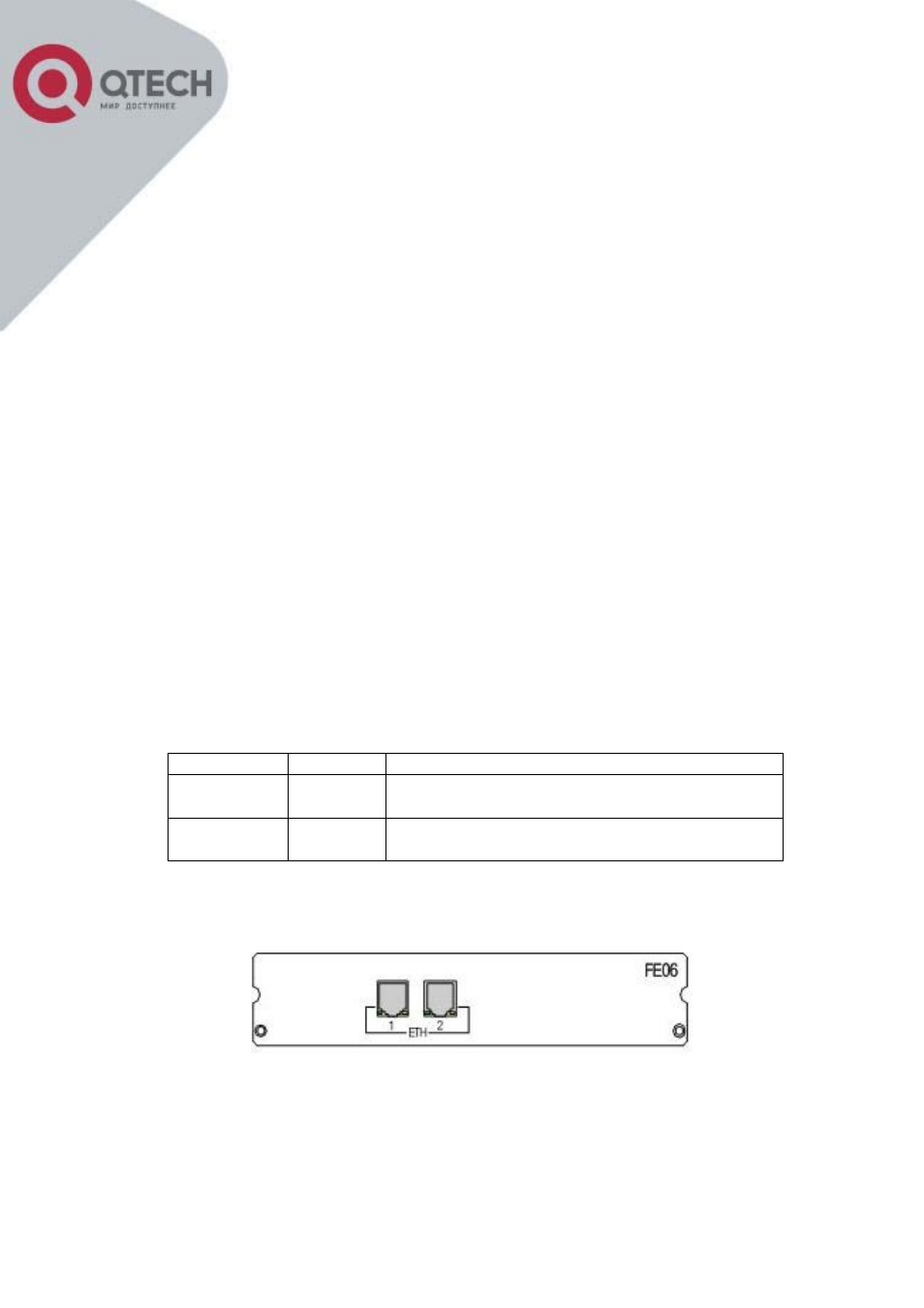

Рисунок 4.11.1 – Фронтальный вид модуля QBM-S4-FE06

Тип коннектора RJ-45;
Поддержка автоопределения, или принудительной установки скорости
10/100 Мбит/с, дуплекс и полудуплекс;
