3.3 УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: 0ºC~40ºC;
Влажность воздуха: 10%~90%(при температуре 25ºC);
3.4 УСЛОВИЯ ХРАНЕНИЯ
Температура хранения -20ºC~70ºC;
Влажность
воздуха:
10%~90%,
без
образования
конденсата
(при
температуре 25ºC);
3.5 ГАБАРИТЫ И ВЕС
Форм-фактор: 1U, 19”;
Габариты: 440мм(Ш)х44мм(В)х280мм(Г);
Вес: 3,5 кг;
4. ОПИСАНИЕ МОДУЛЕЙ ДЛЯ SDH 7400
4.1 БЛОК ПИТАНИЯ QBM-S4-DC

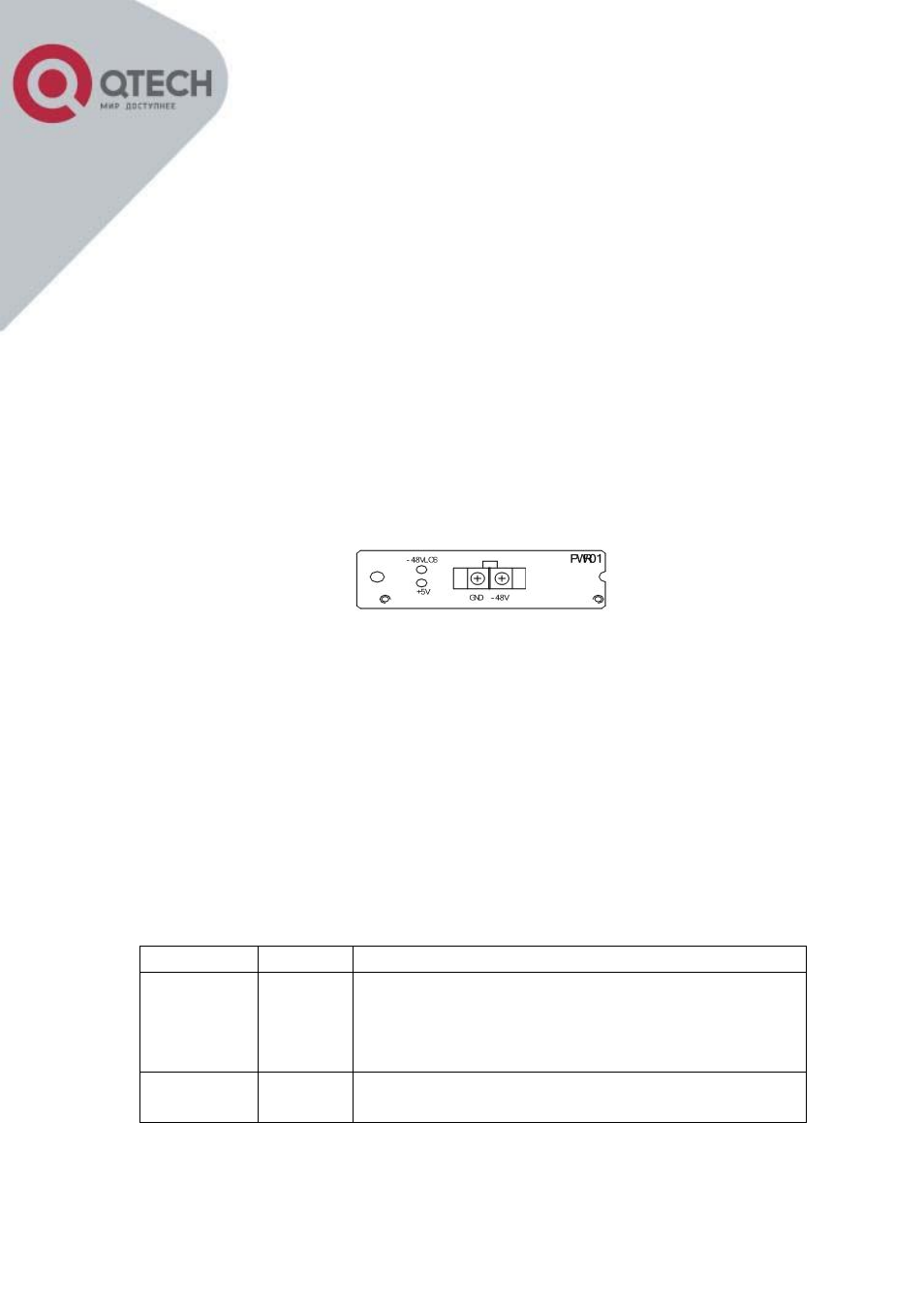

Рисунок 4.1.1 – Фронтальный вид блока питания QBM-S4-DC
Назначение контактов разъёма подключения:
GND: нулевой потенциал «земля»;
-48V: -48В;
Возможна установка двух модулей для поддержки резервирования 1+1;
Внимание! Тип разъёма подключения питания может отличаться от
представленного на
рисунке 4.1.1, обращайте внимание на графические
обозначения на лицевой панели модуля.
Таблица 4.1.1 – Описание индикации модуля питания QBM-S4-DC
Индикатор
Цвет
Описание
-48VLOS
Красный
Горит: Не подключен кабель /
отсутствует питание /
не включён выключатель;
Погашен: Норма.
+5V
Зеленый
Горит: Норма;
Погашен: Не включен источник питания.
