Инструкция по эксплуатации Dell PowerConnect 3348
Страница 86
К портам
, настроенным в качестве портов-источников, применяется следующее ограничение:
l
Если порт
-источник получает какой-либо непомеченный пакет, он помечается стандартным идентификатором PVID порта-источника при
отправке дублирующему порту
-приемнику.
Все пакеты
RX/TX должны контролироваться на одном порте.
Как открыть страницу
Port Mirroring (Зеркалирование портов):
l
Выберите на панели дерева пункты
Switch > Ports > Port Mirroring. Откроется страница Port Mirroring (Зеркалирование портов).

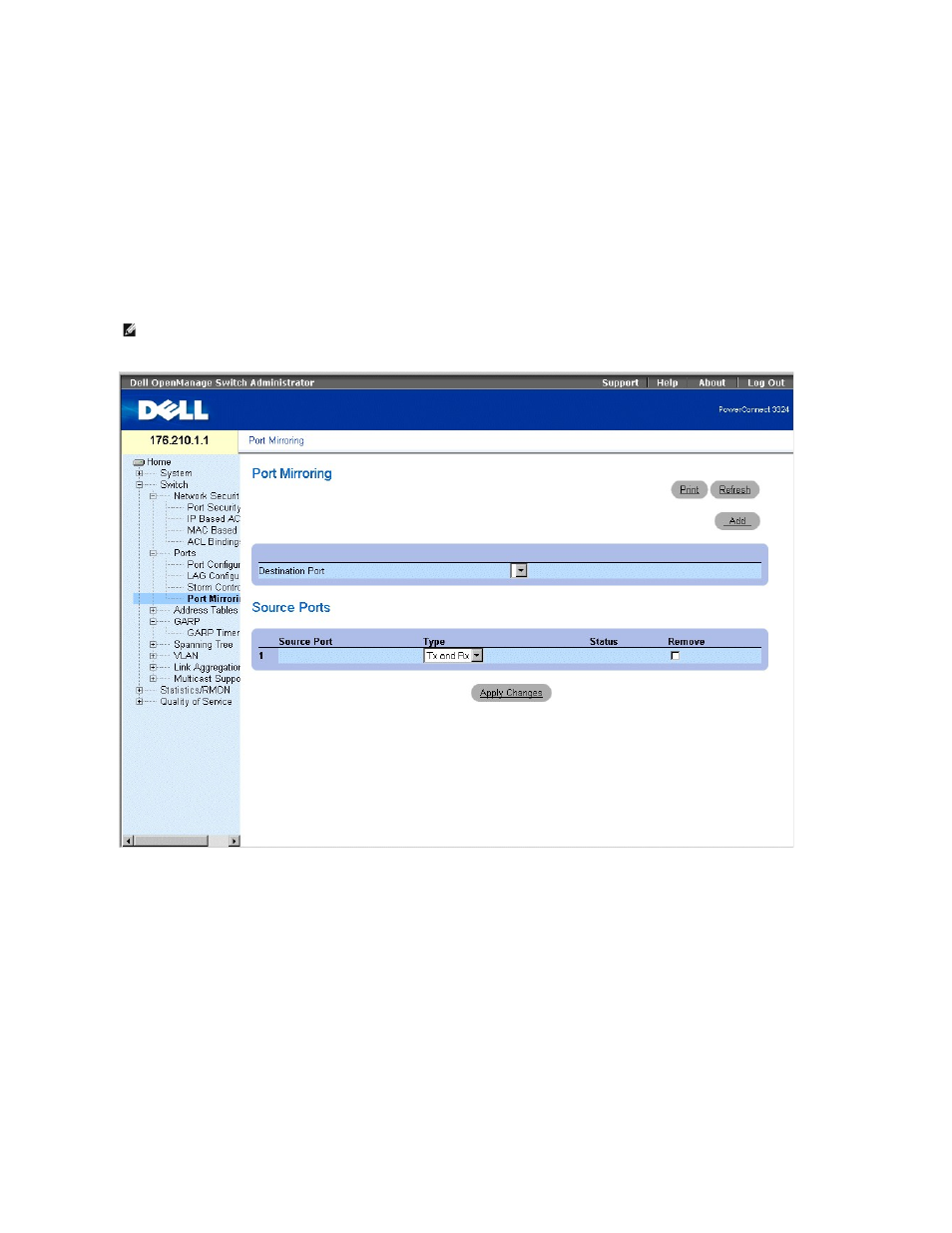

Страница
Port Mirroring (Зеркалирование портов)
l
Destination Port (Порт-приемник) - определяет номер порта, на который зеркалируется трафик. Копирующий порт не может дублировать сам
себя
, может входить в сеть VLAN только в качестве порта-источника VLAN и не может иметь настроенного интерфейса IP. Весь трафик порта-
источника помечается
.
l
Source Port (Порт-источник) - определяет номер порта, с которого копируется трафик. На один порт можно дублировать максимально 8 других
портов
.
l
Type (Тип) - указывает тип трафика зеркалируемого порта. Возможные значения поля:
¡
RX - показывает, что зеркалируется входящий трафик.
¡
TX - показывает, что зеркалируется исходящий трафик.
¡
Both (Оба) - показывает, что зеркалируется как входящий, так и исходящий трафик.
l
Status (Состояние) - показывает состояние порта. Возможные значения поля:
¡
Active (Активен) - показывает, что порт включен и получает/пересылает сетевой трафик.
¡
Not Active (Не активен) - показывает, что порт отключен, он не получает и не пересылает сетевой трафик.
l
Remove (Удалить) - удаляет сеанс с зеркалированием портов. Возможные значения поля:
ПРИМЕЧАНИЕ
.
Если порт задан в качестве целевого порта для сеанса с зеркалированием портов
, все обычные операции на этом порте
заморожены
(в том числе STP и LACP).
