l Port (Порт) - показывает номер порта, входящего в сеть VLAN.
l Port VLAN Mode (Режим работы в сети VLAN) - определяет режим работы порта в сети VLAN. Возможные значения поля:
¡ General (Общий) - показывает, что порт принадлежит к одной или нескольким VLAN, и каждая из них определена пользователем как
помеченная или непомеченная (дуплексный режим 802.1Q). Фильтрацию на входе можно отключить только на портах, работающих в
режиме General.
¡ Access (Доступен) - показывает, что порт принадлежит к одной непомеченной группе VLAN. Если режим порта в сети VLAN определен как
Access, то порт принимает все непомеченные кадры и все кадры, помеченные идентификатором VID, который на данный момент является
идентификатором
PVID порта. Порты в режиме Access предназначены для подключения конечных станций к системе, особенно если
конечные станции не способны создавать метки VLAN. Фильтрация на входе включена.
¡ Trunk (Транк) - показывает, что порт принадлежит к группе VLAN, в которой все кадры помечаются. На портах, работающих в режиме
транков , фильтрация на входе включена.
l PVID (1-4095) - Присваивает идентификатор VLAN ID непомеченным пакетам. Эта функция реализована только для портов общего режима.
Возможные значения поля : о т 1 д о 4095.
l Frame Type (Тип кадра) - показывает тип пакетов, принимаемый портом. Возможные значения поля:
¡ Admit Tag Only (Разрешить только помеченные) - показывает, что порт принимает только помеченные пакеты.
¡ Admit All (Разрешить все) - показывает, что порт принимает и помеченные, и непомеченные пакеты.
l Ingress Filtering (Фильтрация на входе) - включает фильтрацию на входе для порта. При фильтрации на входе отбрасываются пакеты,
связанные с VLAN, в состав которой не включен входной порт. Возможные значения поля:
¡ Enable (Включить) - включает фильтрацию на входе для порта.
¡ Disable (Выключить) - отключает фильтрацию на входе для порта.
Назначение параметров порта :
1. Откройте страницу VLAN Port Settings (Параметры VLAN для порта).
2. Определите поля Port Mode, PVID, Frame Type и Ingress Filtering.
3. Нажмите кнопку Apply Changes (Принять изменения). Параметры VLAN для порта будут определены, а устройство обновлено.
Вывод таблицы портов VLAN:
1. Откройте страницу VLAN Port Settings (Параметры VLAN для порта).
2. Нажмите кнопку Show All (Показать все). Откроется страница VLAN Port Table (Таблица портов VLAN).

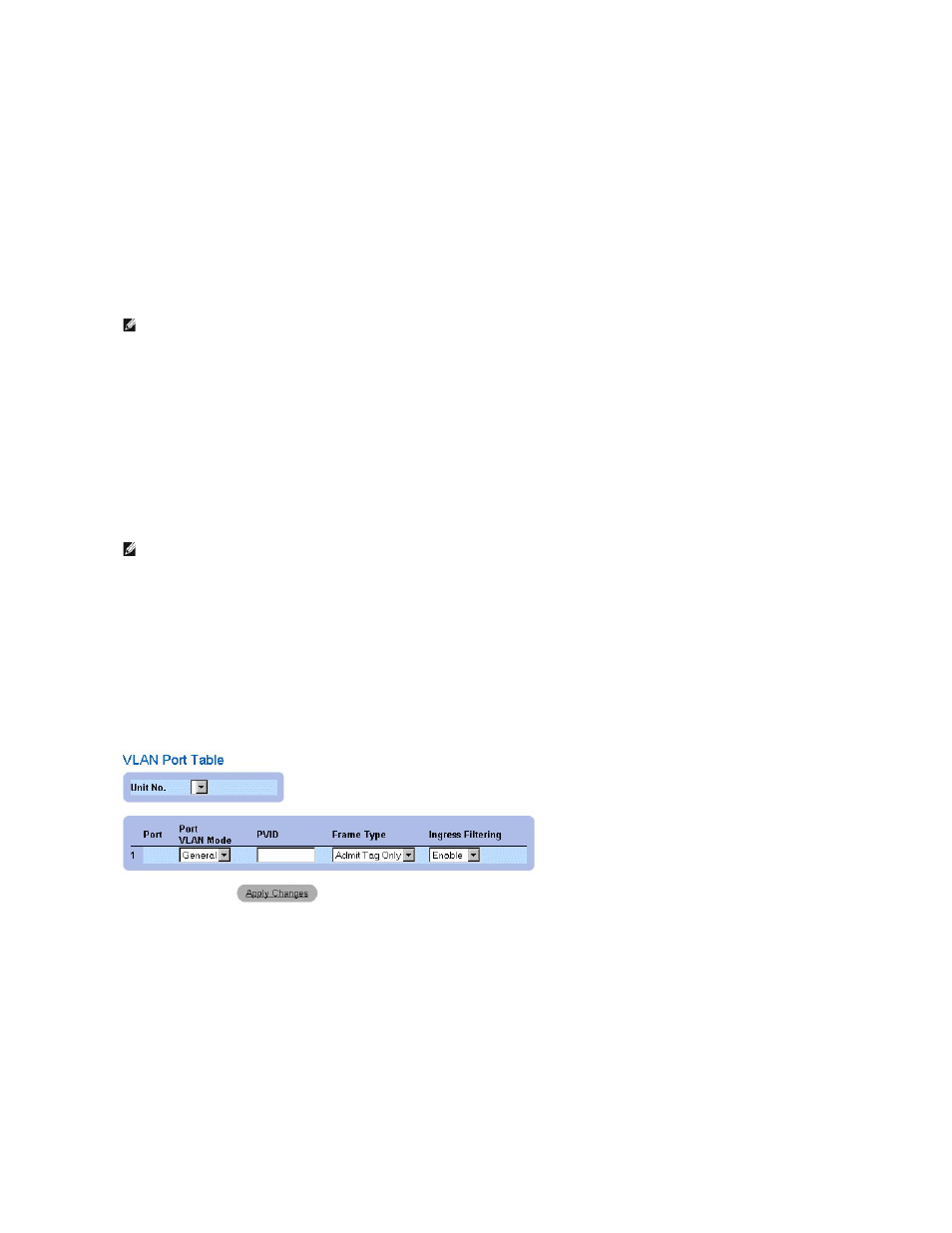

Таблица VLAN Port Table
Кроме полей страницы VLAN Port Settings (Параметры VLAN для портов), в таблице VLAN Port Table есть следующее поле:
l Unit (Устройство) - показывает номер устройства в стеке, для которого выводится информация о портах VLAN.
Назначение портов в сети VLAN с помощью команд консоли
В следующей таблице приведены команды консоли , соответствующие полям для назначения портов в сети VLAN на странице VLAN Port Settings
(Параметры VLAN для портов).
ПРИМЕЧАНИЕ . VLAN 4095 - это игнорируемая сеть VLAN.
ПРИМЕЧАНИЕ . Фильтрацию на входе можно отключить только на портах , работающих в сети VLAN в общем режиме.
